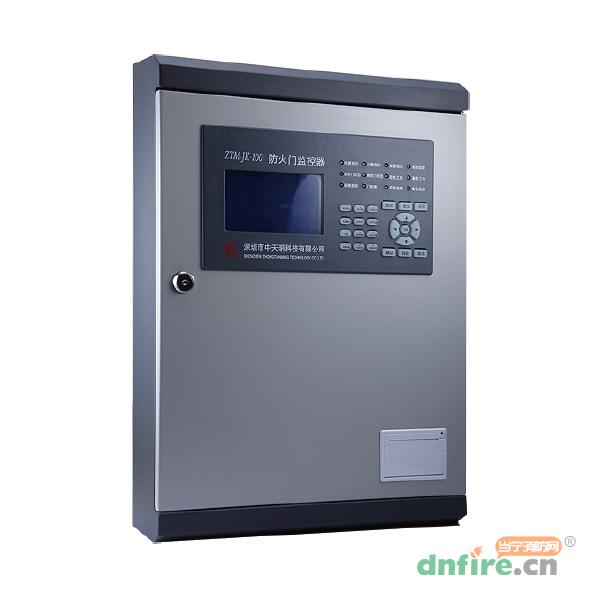

ZTM-JK-100防火门监控器(监控主机)完全满足国际GB29364-2012《防火门监控器》的要求。
实时显示与控制功能:防火门打开、关闭及故障状态。
远程(消防联动)控制:火灾自动报系统或消防联动控制器通信联动,自动远程控制关闭常开防火门。
分布式智能设计;每台监控器通信容量200×2个点位;最多外控40个监控分机,系统容量最大为3000个点位。
三级管理模式:适用不同级别人员分级操作控制。
型式报告:Dz201520513。
产品型号 | ZTM-JK-100 |
输入电源 |
AC220V±20%50Hz(消防电源供电)
|
输入功率 |
100W
|
输出电压 |
DC24V
|
输出电流
|
0.5A
|
电源线
|
WDZN-BYJ2×2.5mm2
|
通信线
|
ZR-RVS2×1 .5mm2
|
总线通信方式
|
2路消防二总线
|
消防二总线可靠通信距离
|
1000m
|
产品尺寸
|
500×360×100mm
|
CAN通信距离
|
最大通信距离可到5000m.超过5000m可通过扩展模 块延长通信距离
|
可控点位数量
|
单机最大控制400个点位,单机自带2个回路,每回 路200个点位(地址范围1-200);最多外控40个监控分机,系统容量最大为3000个点位
|
消防联动输入
|
1路无源开关量信号(或有源电压信号量),多路消 防输入模块接入功篚(接入数量不大于系统最大容量)
|
对外通信接口
|
1路标准RS232接口,有效通信距离≤15m.建议 采用3×0.5mm2带屏蔽多芯电缆
2路标准RS485接口,有效通信距离≤1000m.建议 采用ZR_RVSP2x1.Omm2带屏蔽双绞线(特性阻抗120欧)
2路CAN总线,有效通信距离≤5000m.建议采用有 护套屏蔽双绞线(特性阻抗120欧)
|
备用电源
|
断电后正常工作≥3小时 DC24W4.OAh
|
显示功能
|
全中文LCD图形显示及LED指示
|
报警功能
|
声、光报警,显示报警地址和故障类型
|
打印功能
|
微型热敏打印机,汉字打印
|
密码功能
|
设有3个操作级别,适用于不同级别操作人员分级操 作
|
存储报警记录
|
≥10000条
|
相关环境
|
温度0±3℃- +40℃i相对湿度≤95% .无凝露
|
