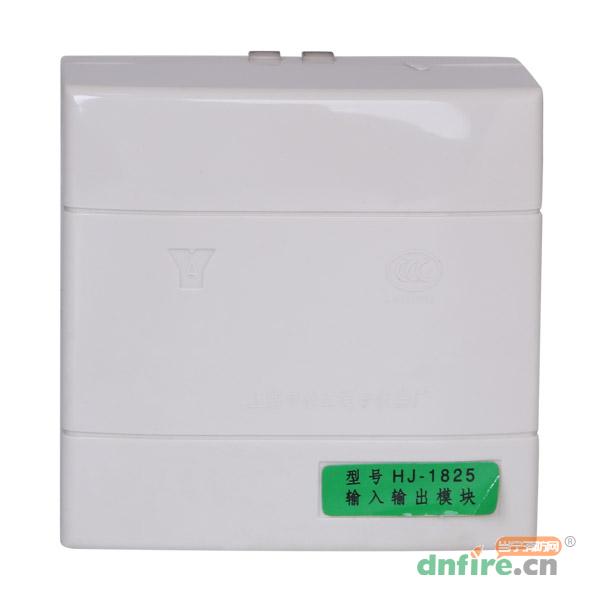

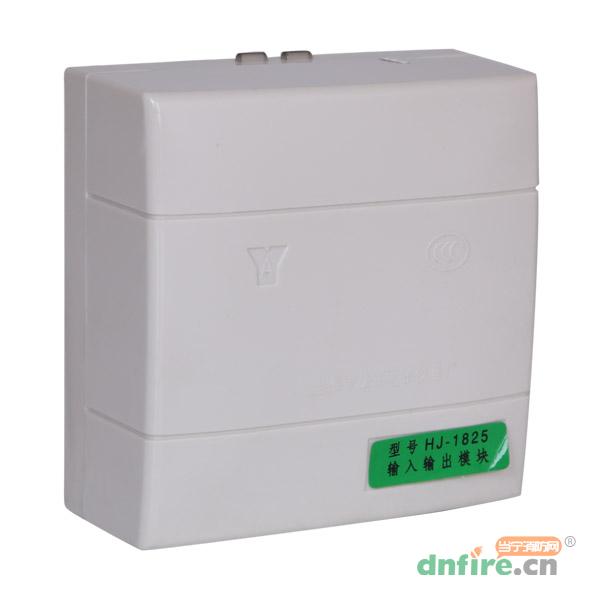

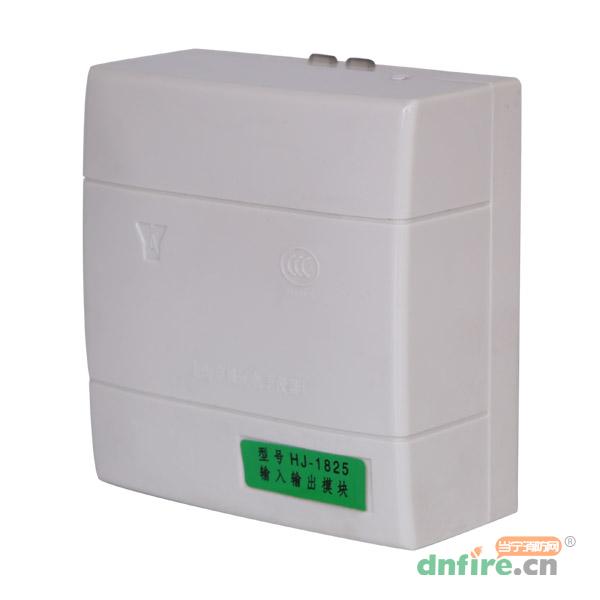

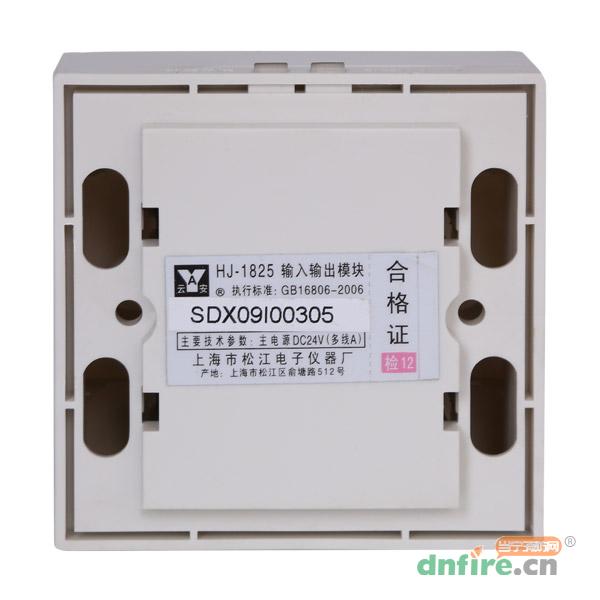

HJ-1825输入输出模块 绿标(以下简称模块),主要用于连接需要火灾报警控制器控制的消防联动设备,如警铃、声光报警器、阀、口、电梯、广播切换等,并可接收设备的动作回答信号。
1. 地址编码可由电子编码器事先写入,也可由控制器直接更改,工程调试简便可靠。
2. 输出继电器提供二常开二常闭转换触点,触点容量AC250V/3A,DC24V/5A,模块接收无源常开反馈信号
1. 监控电流:<240µA
2. 报警电流:<40mA
3. 接线要求:RVS线≥1.0mm2 DC24V 电源线≥2.5mm2
4. 使用环境:温度-10℃~+50℃
相对湿度≤95%(40℃ +2℃,-2℃)

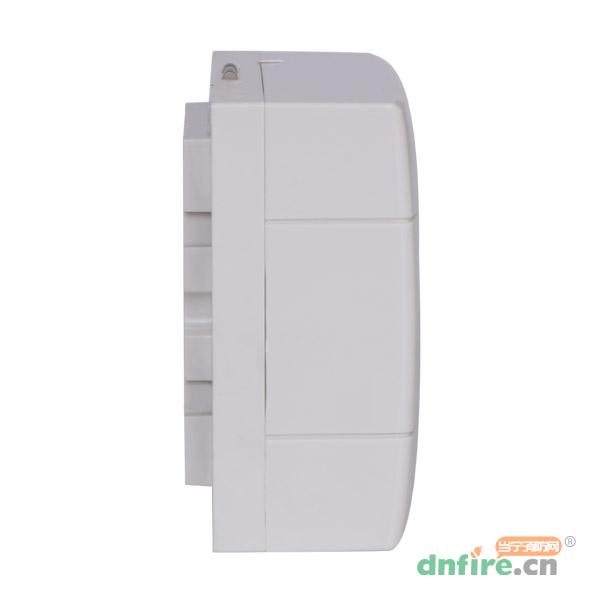

5. 外形尺寸及颜色:86×86×39.5(30) 象牙白色
6. 设置要求:信号总线(s+,s-)二根,二进制地址码;电源总线(DC24V)二根。与控制对象间的控制线、反馈线根据具体情况而定。
