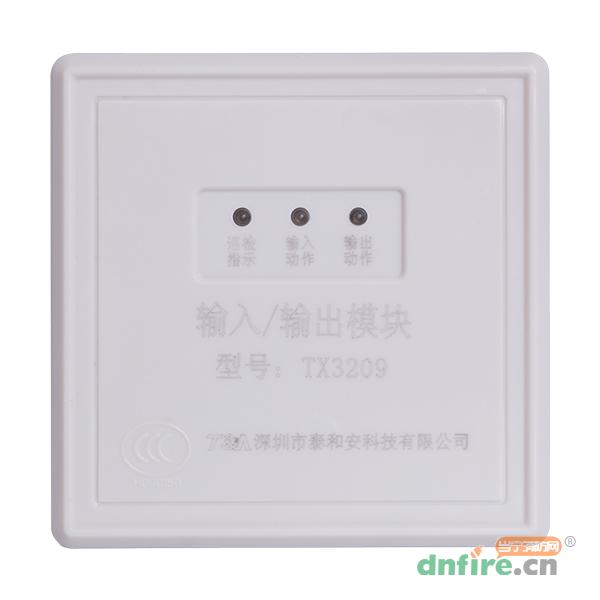

一、TX3209输入输出模块概述

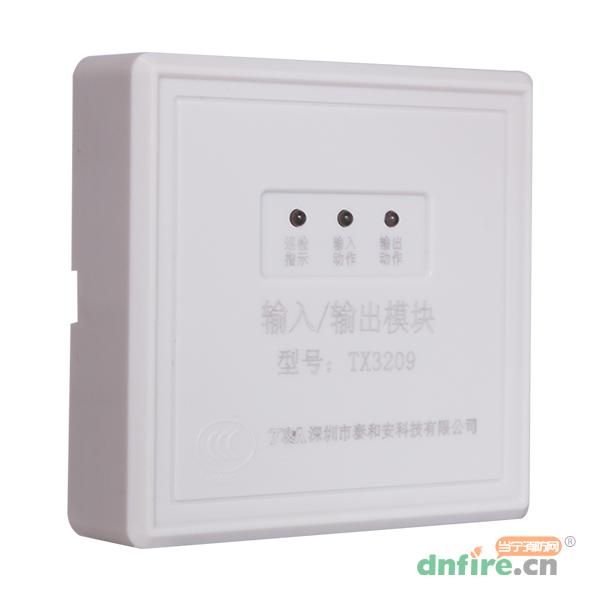

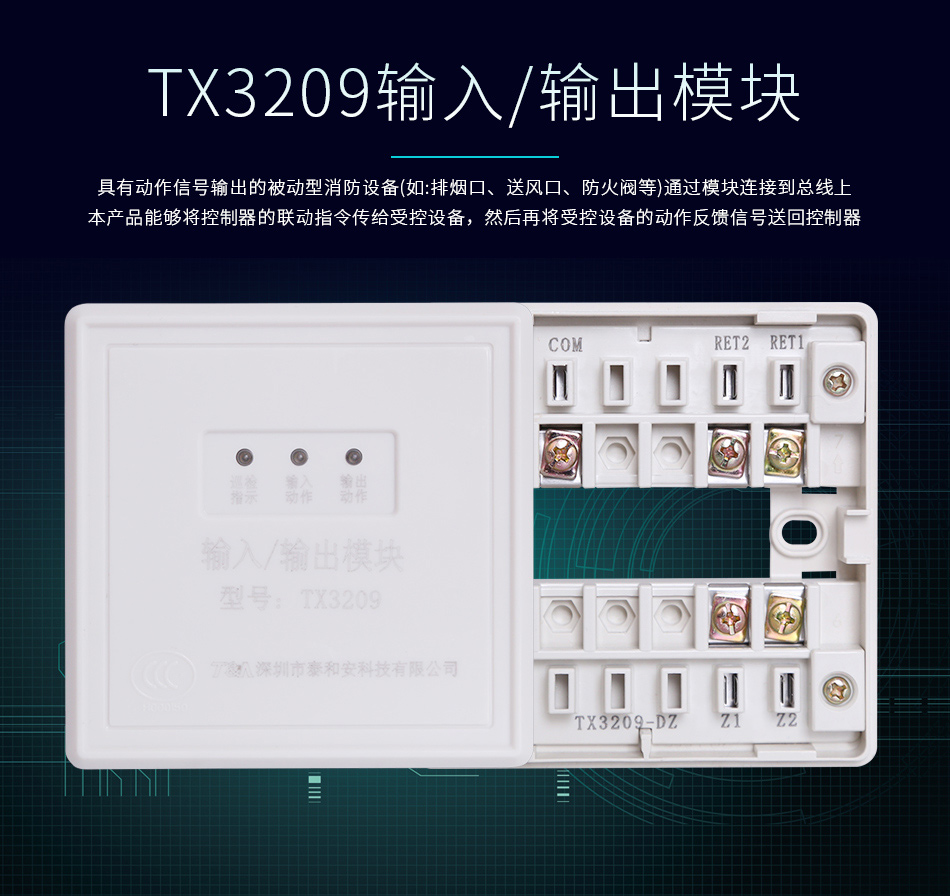

　　TX3209输入/输出模块符合国家标准GB16806-2006《消防联动控制系统》的要求。具有动作信号输出的被动型消防设备(如：排烟口、送风口、防火阀等)通过模块连接到总线上，本产品能够将控制器的联动指令传给受控设备，然后再将受控设备的动作反馈信号送回控制器。

　　本产品采用插拔式结构，方便施工安装，外形大方美观，采用性能卓越的单片机，具有强大的分析判断能力。本产品通过在其内部固化的运算程序，可自动对连接受控设备的控制线（断路，短路）、反馈线（断路、短路）进行检测，并通过指示灯和信号端子给出状态指示。

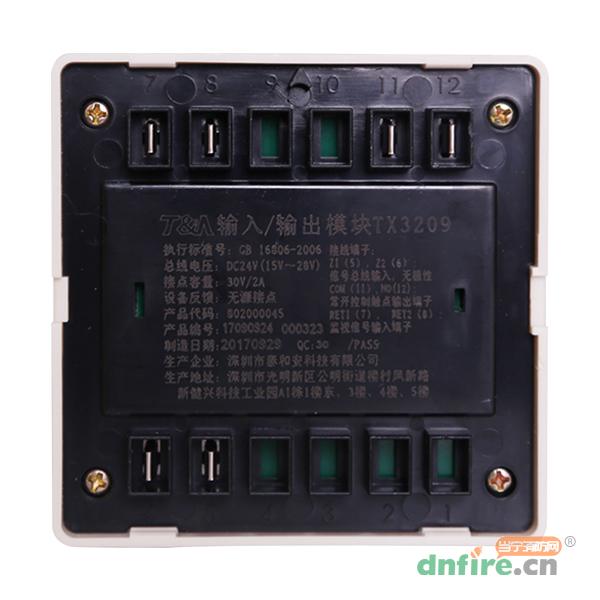

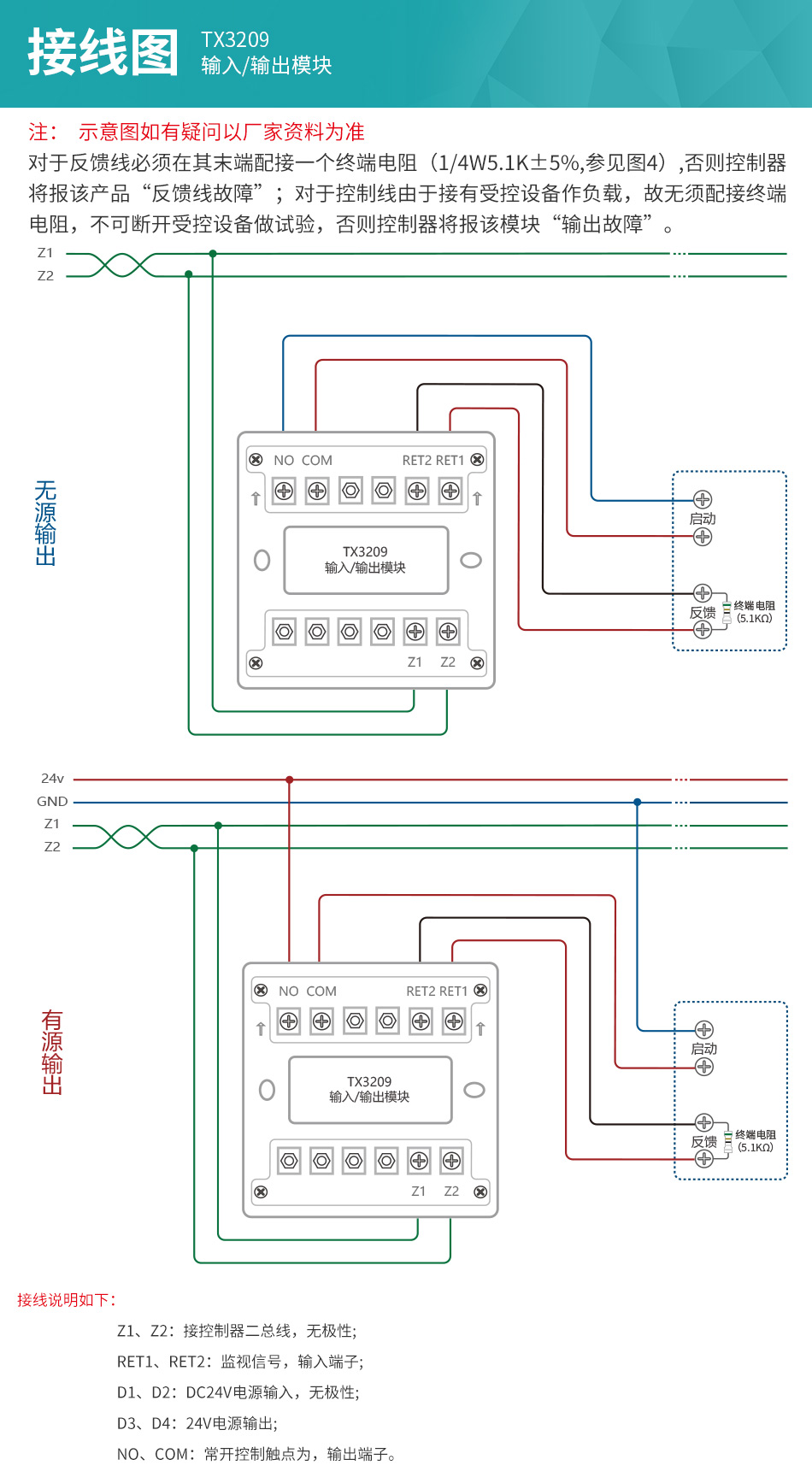

　　注意：对于反馈线必须在其末端配接一个终端电阻（1/4W5.1K±5%,参见图4）,否则控制器将报该产品“反馈线故障”；对于控制线由于接有受控设备作负载，故无须配接终端电阻，不可断开受控设备做试验，否则控制器将报该模块“输出故障”。

二、TX3209输入输出模块特点

　　1、二总线，无极性

　　2、内置微处理器

　　3、具有断路短路检测功能

　　4、总线输入端与输出端完全隔离设计

　　5、采用软硬件滤波技术，提高模块的抗干扰能力

　　6、采用插拔式结构设计，接触可靠，方便安装、更换，便于施工

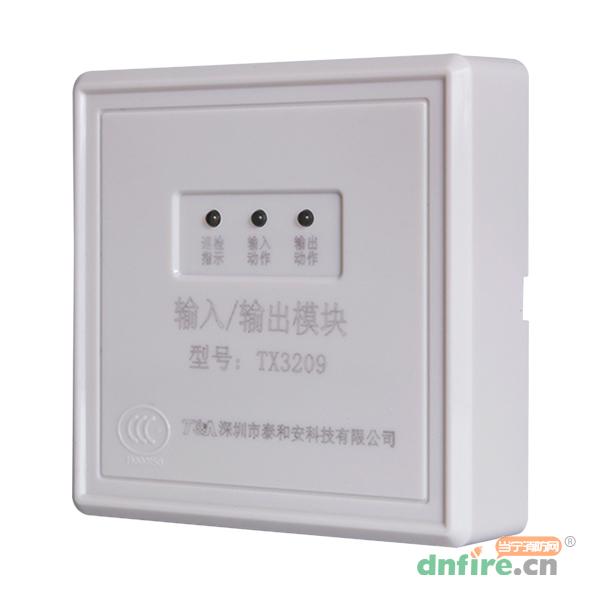

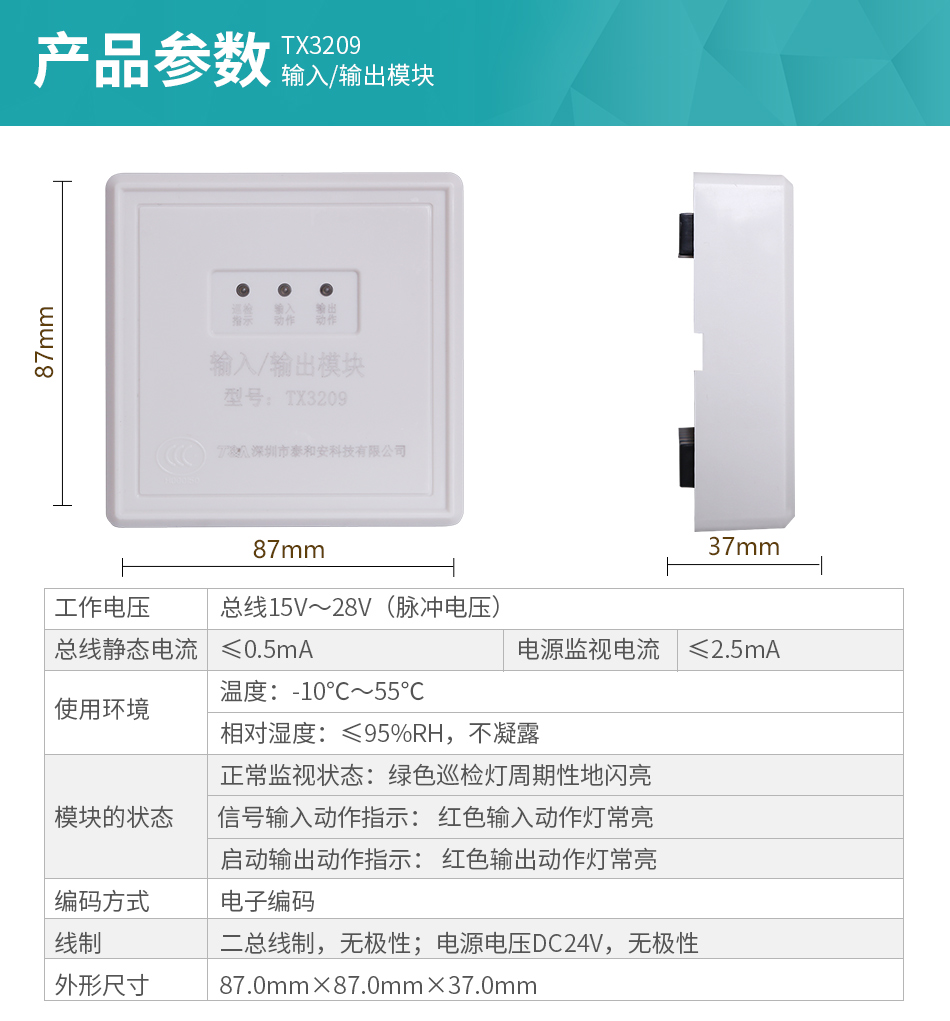

三、TX3209输入输出模块技术参数
