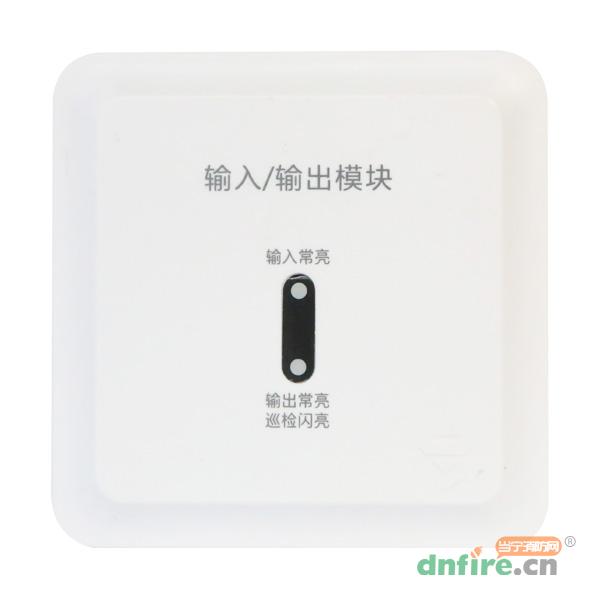

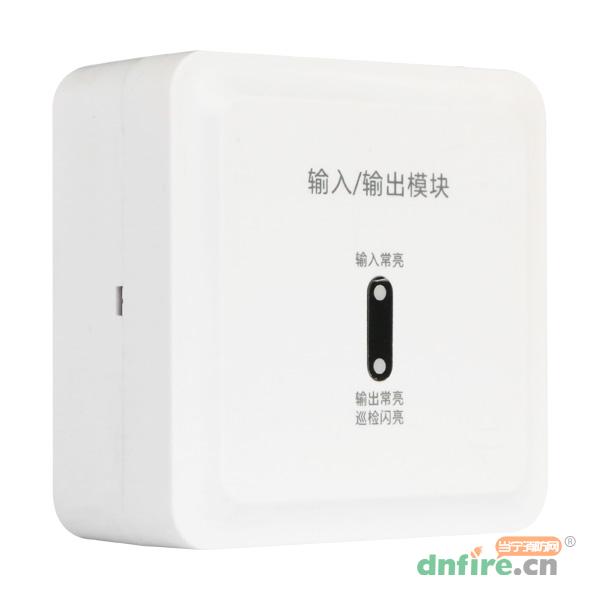

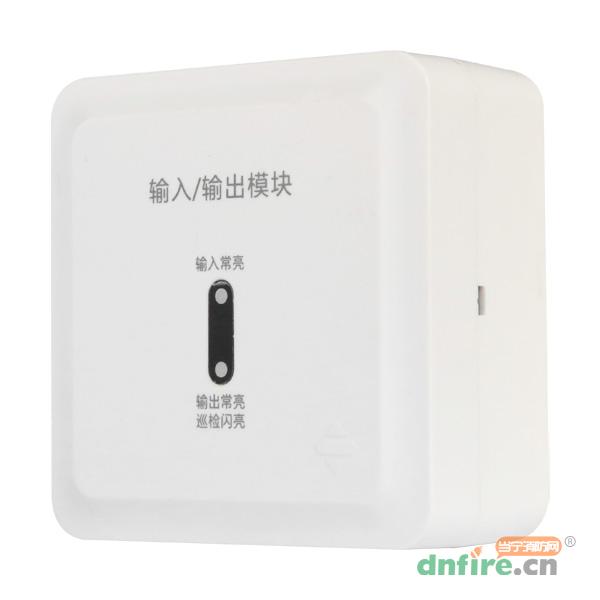

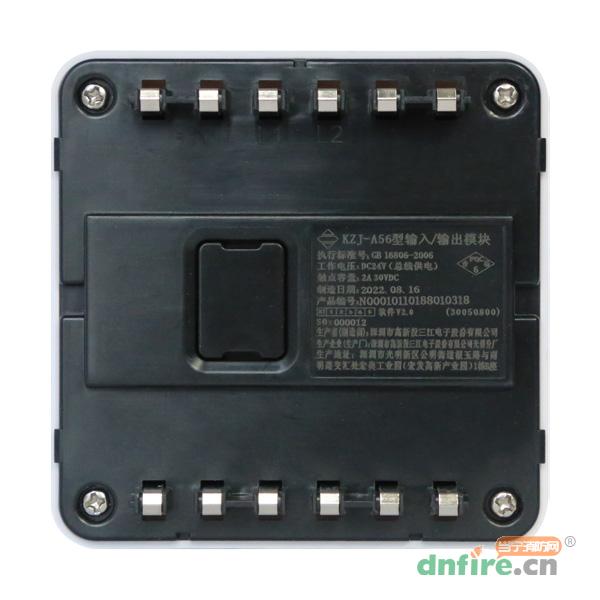

一、KZJ-A56输入输出模块概述

　　KZJ-A56输入输出模块符合最新国家标准GB16806-2006《消防联动控制系统》的要求。具有动作信号输出的被动型消防设备(如:排烟口、送风口、防火阀等)通过模块连接到总线上，本产品能够将控制器的联动指令传给受控设备，然后再将受控设备的动作反馈信号送回控制器。本产品接线方便牢靠，外形小巧美观，采用性能卓越的单片机，具有强大的分析判断能力。KZJ-A56输入输出模块通过在其内部固化的运算程序，可自动对连接受控设备的控制线（断路，短路）、反馈线（断路、短路）进行检测，并通过指示灯和信号端子给出状态指示。

二、KZJ-A56输入输出模块功能特点

　　1）内置CPU，无极性智能二总线工作模式，数据处理稳定可靠；

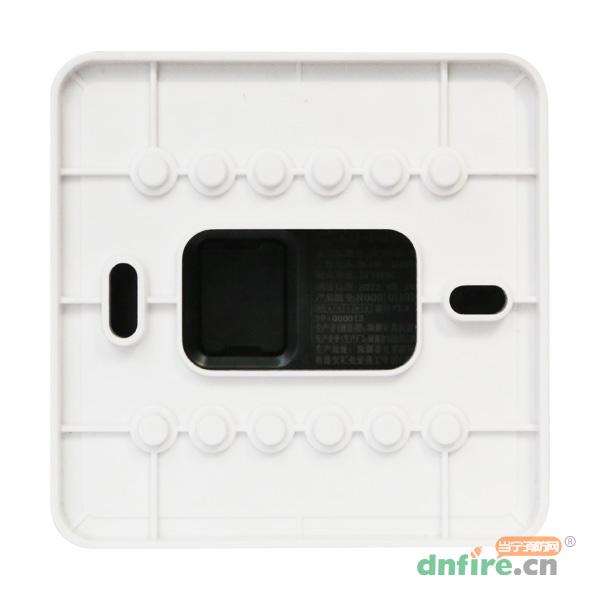

　　2）采用上、下盖结构设计，底座接线安装，调试、维护简单方便；

　　3）模块地址与探测器地址混编。

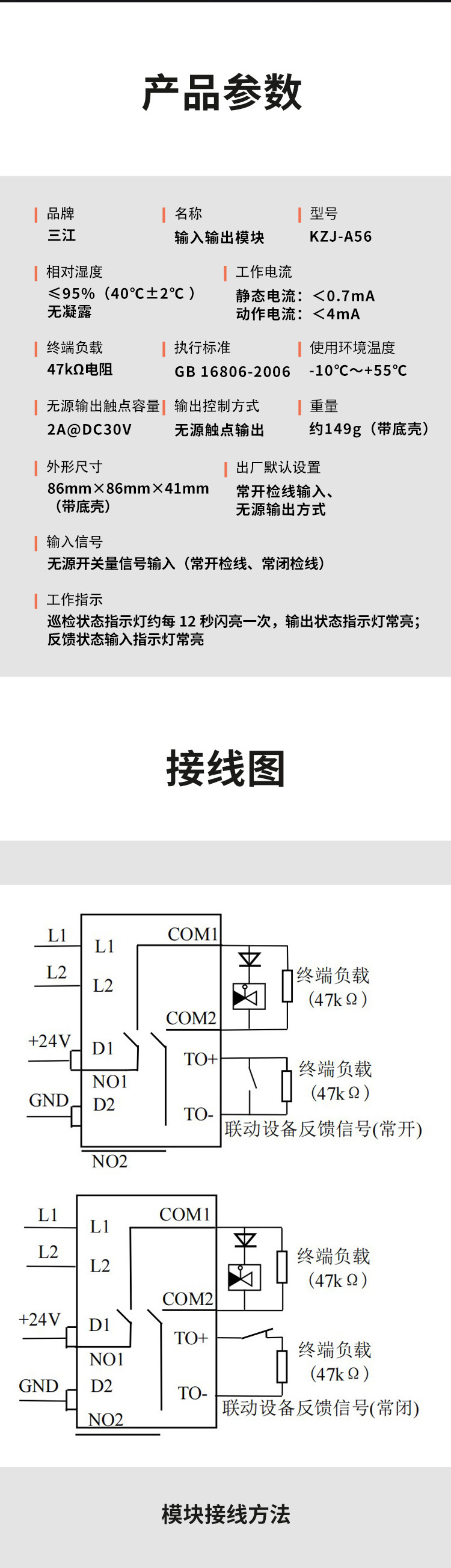

三、KZJ-A56输入输出模块性能参数

　　1、主要用途：远程控制外部消防联动设备，并接收反馈信号

　　2、工作电压：24VDC(脉冲调制)/DC24V

　　3、监视电流：＜0.6mA（省电模式）

　　4、报警电流：＜10mA

　　5、适用底座：与产品配套底座（注：不允许互相调换使用）

　　6、工作环境：室内，温度-10℃～+55℃，相对湿度≤95%(40℃±2℃无凝露)

　　7、终端负载：终端负载（47K电阻）

　　8、接线方式：四线制（L1、L2）（+24V、GND）

　　9、安装方式：墙面明装/预埋

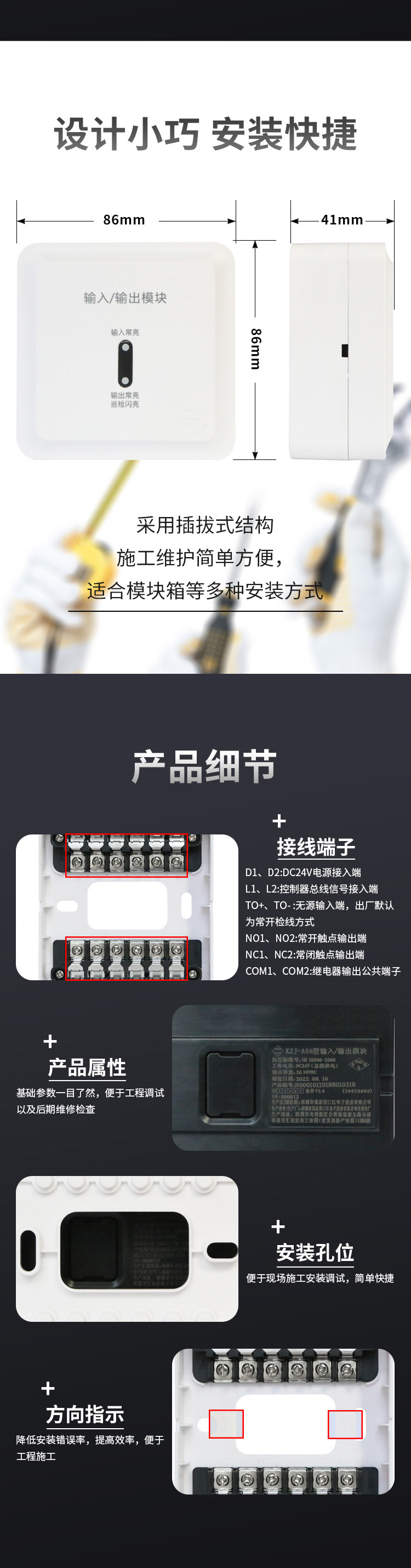

　　10、外形尺寸：86×86×41mm（长×宽×高）

　　11、编码类型：电编码型

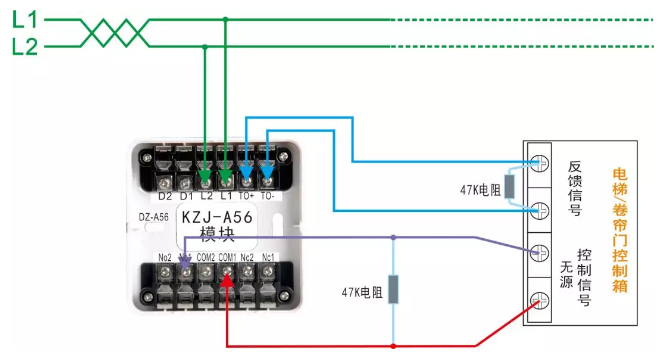

四、KZJ-A56输入输出模块接线图
