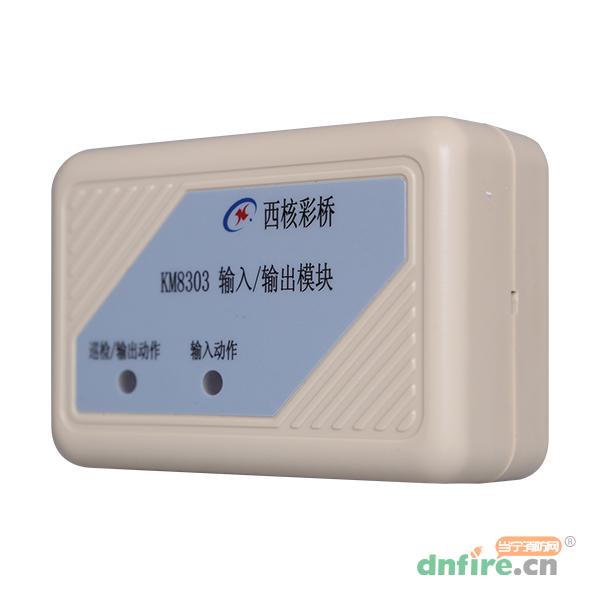

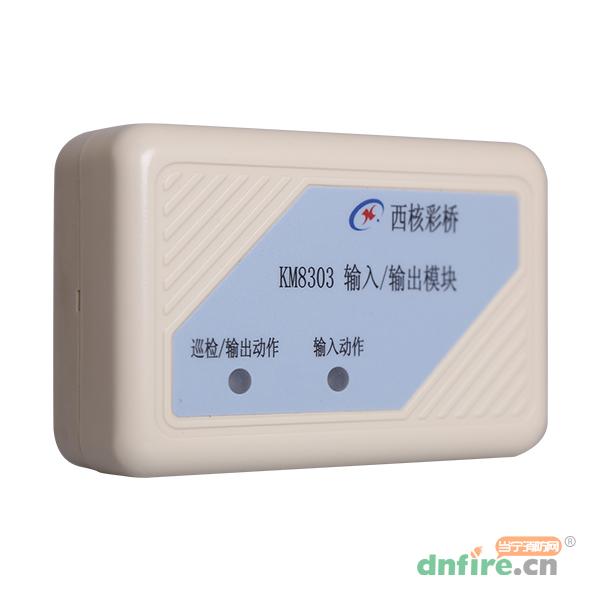

一、KM8303输入输出模块概述

　　KM8303输入/输出模块是按照GB16806-2006《消防联动控制系统》研制开发的新型产品，内置中央处理器，电子编码，与西核彩桥公司CH9000系列火灾报警控制器（联动型）（以下简称控制器），或CH9605多线联动控制盘连接。用于控制器对联动设备（如电梯、空调、排烟口、送风口等）的控制和监视，以及广播的控制，可实现背景广播与火警广播的切换。

二、KM8303输入输出模块结构特征与工作原理

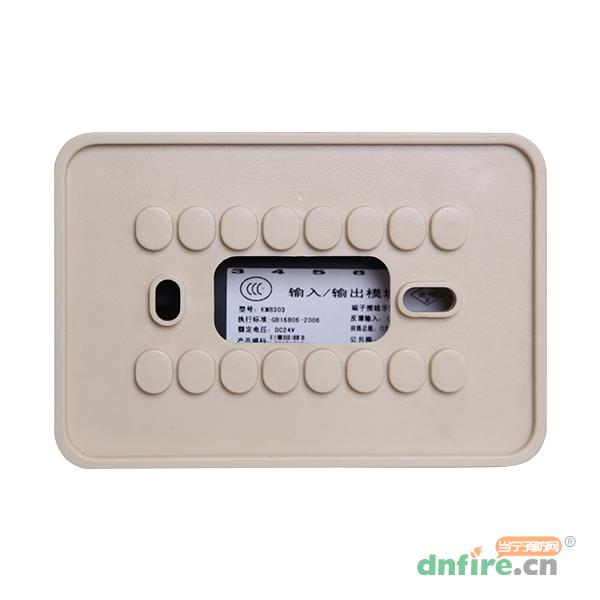

　　采用拔插式结构。先在底座上接线，再插入模块主体面板，便于安装、维护。

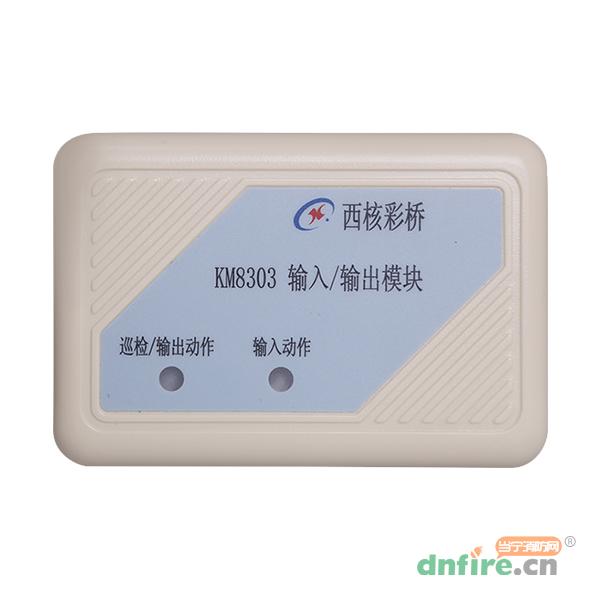

　　切换模块占用1个地址。模块处于正常监控时，红色“巡检/输出动作”灯闪亮。在与控制器（或多线联动控制盘）、外部设备的连接线发生故障及该产品本身故障时，控制器将报出该故障点。

　　在控制器（或多线联动控制盘）发出模块动作指令后，该模块动作，“巡检/输出动作”指示灯常亮，继电器动作输出，继电器的输出方式为双刀双掷。外部设备动作，输入端接收到无源闭合信号，模块“输入动作”灯常亮，同时将信息上传给控制器（或多线联动控制盘），控制器发出音响并显示反馈地址。

三、KM8303输入输出模块技术条件

　　环境温度：-10℃～55℃

　　相对湿度：≤95%(40±2℃)

　　工作电压：DC20.4V～DC26.4V

　　额定电流：静态350uA报警3mA

　　输出特性：无源触点，双刀双掷

　　触点特性：阻性，4A30VDC/2A125VAC

　　输入特性：无源触点闭合

　　认证标志：CCC

　　外形尺寸：120mm长×82mm宽×42mm高

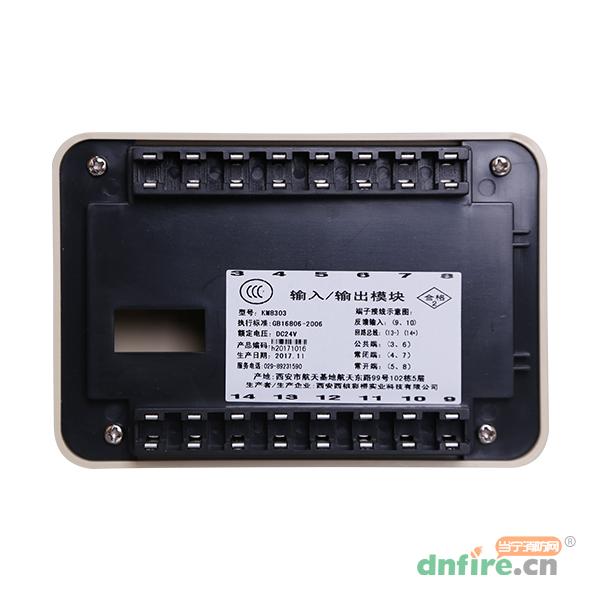

四、KM8303输入输出模块接线

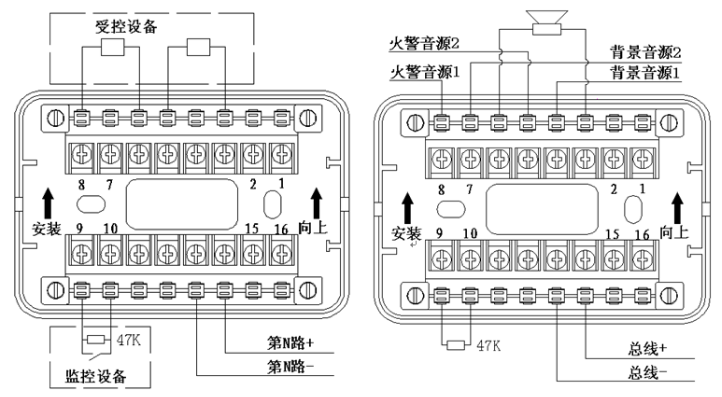

　　与CH9605多线联动控制盘连接时，第n（1-14）路+、-分别接底座总线+（14），总线-（13）端子上，与控制器连接时，将回路总线+、总线-分别接入底座总线+（14）、总线-（13）端子上，注意极性不得接反。底座输入1（9）、输入2（10）端接到其监视的外部设备的开关量触点上，无正负极性。COM1（3）、NO1（5）和COM2（6）、NO2（8）分别用于外部受控设备的常开点控制。NC1（4）、NC2（7）是常闭触点。图4为模块与多线联动控制盘配接控制输出接线示意图，图5为模块与控制器配接控制广播输出接线示意图。

　　结合实际应用情况，可将继电器的2组触点并联，增加触点容量。

　　注意：如不监视外部输出触点的状态时，需将47K电阻接在底座输入1（9）、输入2（10）端。
