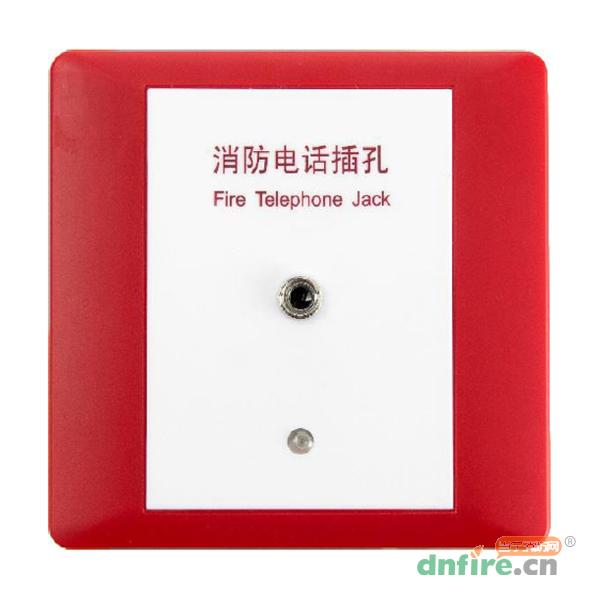

凯德GS-FP-863消防电话插孔是非编码设备,主要用于将手提消防电话分机连入消防电话系统。消防电话插孔需通过GS-FP-864消防电话插孔接口接入消防电话系统,不能直接接入消防电话总线。多个消防电话插孔可并连使用,接线方便、灵活。每只消防电话插孔接口最多可连接100只消防电话插孔。
使用环境 |
温度:0~40℃ 相对湿度≤95%,不结露 |
静态工作电流 | < 30uA |
工作电流 |
挂机电流 <0.4mA 摘机电流 <30mA(为手提分机电流) |
外形尺寸 | 86mm×86mm×35mm(长×宽×深) |
GS-FP-863型消防电话插孔外形尺寸及结构示意图如下:
电话插孔安装采用进线管预埋装方式,取下电话插孔的红色盖板,用螺钉或自攻螺钉将电话插孔安装在86H50型预埋盒上,安装好红色盖板。
布线要求:采用截面积≥1.0mm2的阻燃RVVP屏蔽线。
