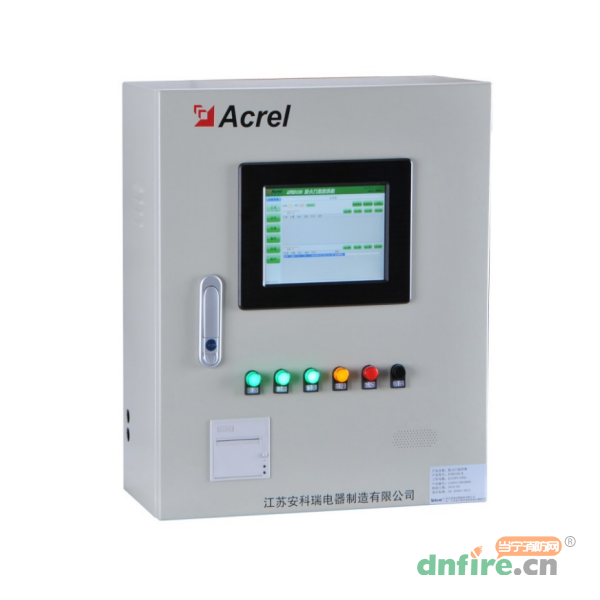

AFRD100/B防火门监控器是防火门监控系统的主机。监控器与火灾自动报警系统主机联动,在火灾发生时可根据火势蔓延,烟雾弥漫的方向,迅速发出控制指令,并通过总线,将指令发布到每个终端,控制防火门的开闭状态,隔离火源。
配接上位机、区域分机、现场控制等装置,灵活构建大容量监控系统;
输出回路可通过区域分机扩展,适应复杂多变的现代化建筑;
采用集中供电方式,为系统提供稳定可靠的DC24V电压;
内置备用电源,主电不足,备电自动切换,有效保证系统可靠运行;
与火灾报警系统联动,一旦火灾信号发出,即时关闭常开防火门;
实时监测区域内防火门的工作状态,并显示故障报警等信息。
型号 | AFRD100/B |
名称 | 防火门监控器 |
输入电源 | AC220V±15% 50Hz |
输入功率 | 250W |
输出电压 | DC24V |
输出电流 | 10A |
主机容量 | 二总线回路容量2*200=400点,CAN总线回路容量可配置32个区域分机 |
总线通讯方式 | CAN总线、二总线 |
电源线 | NH-BV-3×2.5mm2 |
通讯线或二总线 | ZR-RVSP-2×2.5mm2 |
通讯距离 | ≤500m(可延长) |
显示功能 | 8寸触摸平板电脑,全中文及图形显示 |
报警形式 | 声光报警 |
事件记录 | 存储≥10000条 |
打印功能 | 微型热敏打印机 |
操作分级 | 设置3个操作级别,适用于不同级别的工作人员安全操作 |
备电容量 | 阀控密封式铅酸蓄电池,容量12V/12Ah,2节 |
外形尺寸 | 550*450*200(H*W*D)mm |
环境温度 | -10℃~+55℃ |
相对湿度 | ≤95%RH |
海拔高度 | <2500m |
防护等级 | IP30 |
安装方式 | 壁挂 |
