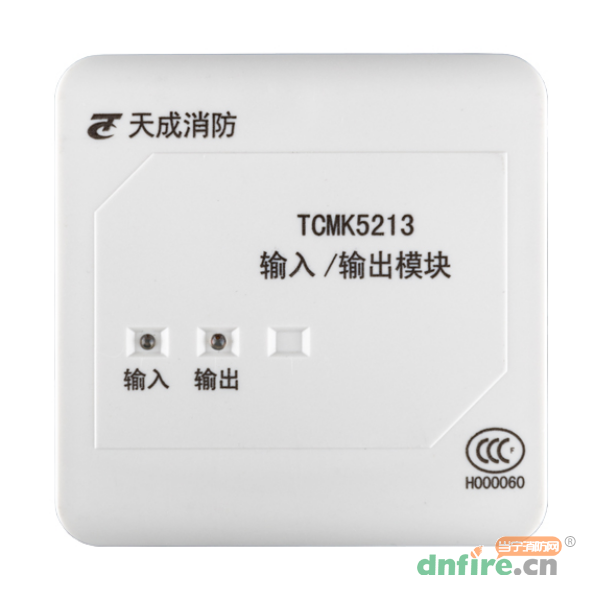

一、TCMK5213输入输出模块概述

　　TCMK5213输入输出模块用于连接需要火灾报警控制器控制的消防联动设备，如排烟阀、送风阀、防火阀等，并可接收设备的动作回答信号。

二、TCMK5213输入输出模块性能参数

　　▪线制：与火灾报警控制器采用无极性信号二总线连接，与电源线采用无极性二线制连接

　　▪编码方式：电子编码方式

　　▪输出为有源输出和无源输出

　　▪输入端可现场设为常开检线或自回答方式，可与无源触点连接

　　▪输出容量无源输出:容量为：DC30V/3A，正常时触点阻值为100kΩ，启动时闭合，适用于12V-48V直流或交流。有源输出：容量为DC24V/1.5A

　　▪外形尺寸：86mm×86mm×40mm

三、TCMK5213输入输出模块接线说明

通过模块控制高压大功率设备：

控制防火阀、排烟阀、消防电气联动设备接口等低电压小功率设备：

接线说明：

　　L1(7)、L2(8)：总线输入、无极性；

　　D1(9)、D2(10)：DC24V电源输入、无极性；

　　COM(1)、NO(3)：无源常开输出触点；

　　PW1(4)、PW2(5)：有极性DC24V输出端子；

　　AS1(11)、AS2(12)：反馈端，与被控无源常开触点连接，用于实现设备动作回答确认（也可通过编码器设为自回答）。
