防火门是建筑内防火分区、防火间隔的重要组成部分。可以有效组织火势蔓延、烟气扩散;同时又是人员安全疏散、消防员扑救火灾的必经关口。防火门的启闭在人员疏散中起到至关重要的作用。因此疏散通道途经的防火门状态信息必须反馈至消防控制室或有人值班场所内的防火门监控器。
防火门监控系统,负责监测所有位于疏散通道的防火门开启、关闭及故障状态;当火灾发生时,受火灾自动报警系统支配通过防火门接线盒驱动电磁释放器、电动闭门器自动关闭相应区域的常开防火门,门磁开关反馈当前防火门的开、关机故障状态信息,并上传至防火门监控器。
设计依据:GB29364-2012《防火门监控器》
显示器件:TFT彩色液晶
预留接口:USB、外CAN、内CAN、R485,RS232、回路
通讯方式:外CAN总线、内CAN总线、回路总线
其他优势特点:两总线系统,布线方便、成本低

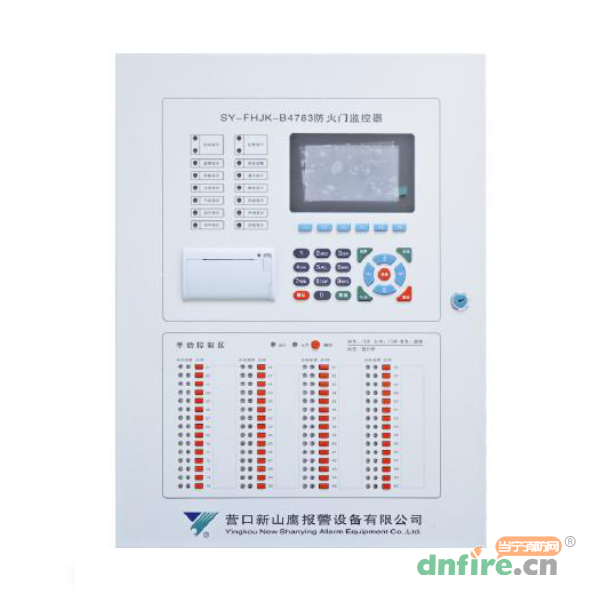

型号 | SY-FHJK-B4783 |
名称 | 防火门监控器 |
品牌 | 山鹰报警 |
工作主电 | AC220V |
备电 | DC12V电池两节串联 |
工作电流 | 监视/报警≤10W |
工作温度 | 0~55℃ |
相对湿度 | <92% |
整机容量 | 1个回路、毎回路200个地址点; |
可外扩7台现场电源箱,每个电源箱有1个回路、每回路200个地址点 | |
结构形式 | 壁挂式 |
线型要求 | 供电及回路ZR-RVS2x2.5 |
传输距离 | RS485<1000m、CAN<2000m、回路<2000m(取决负载数量) |
外形尺寸 | 600mmx440mmx115mm |
