一、GST-DH9501-TA概述：

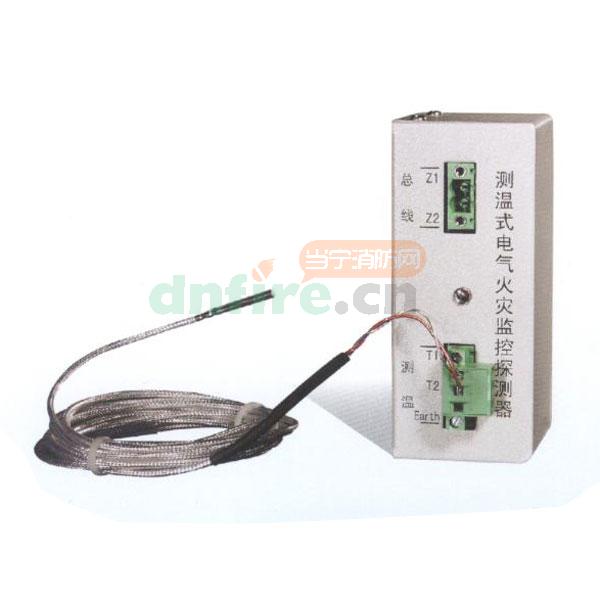

GST-DH9501-TA测温式电气火灾监控探测器(以下简称探测器)使用成熟的总线技术，工作稳定可靠。该探测器通过配接本公司的GST-DH9000电气火灾监控设备或者通过配接本公司的GST-DH9501电气火灾监控探测器，能够对线缆或柜体的温度在0℃~140℃范围内，实现实时监控。该探测器由信号处理模块和温度传感器两部分构成，其中信号处理模块采用导轨式安装方式；而温度传感器采用表面安装方式，便于安装。

二、GST-DH9501-TA特点：

1.探测器和电气火灾监控设备采用无极性两线制连接方式，布线简便。
2.探测器通讯采用数字化无损冲突技术和电子编码技术，报警响应快，调试简便。
3.探测器报警温度值在55℃~140℃范围内任意值可设，通过电子编码器和电气火灾监控设备都可以实现探测器的地址编码和报警温度值等的设置，方便工程调试和维护。
4.探测器具备在线自检测和校正功能，能检测温度传感器与信号处理模块连接线的断路、短路，并对一定范围内的异常进行自校正。
5.温度传感器热响应时间短，线性度好；采用表面安装方式，安装方便。
6.信号处理模块采用导轨式安装方式，方便布线。

三、GST-DH9501-TA技术特性：

1.工作电压：DC24V/3mA
2.额定报警温度：55℃~140℃任意值可设
3.总线接口：24V，无极性
4.报警响应时间≤40s；
5.使用环境：
 温度：-10℃～+40℃
 相对湿度≤95%，不凝露
6.外壳防护等级：IP20
7.线制：信号两总线无极性
8.编码方式：电子编码
9.壳体材料和颜色：Q 235，深灰色
10.外形尺寸：59.5mm×106mm×45mm
11.执行标准：GB 14287.3-2005


四、GST-DH9501-TA结构特征与工作原理：

1.结构特征

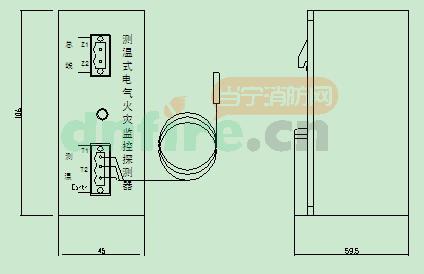

探测器外形示意图如下图所示。

2.工作原理
 探测器通过信号处理模块准确采集温度传感器的温度，并且能够上传给电气火灾监控设备；当达到预先设定的报警温度值时，探测器有指示灯指示，同时将报警信息上传给电气火灾监控设备；而当探测器发生故障时，探测器有指示灯指示，同时将故障信息上传给电气火灾监控设备。
