已停产,替代产品GST-LD-8364H

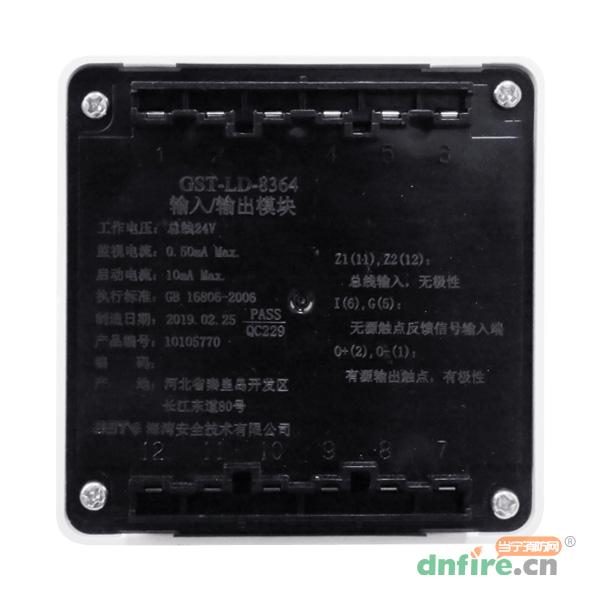

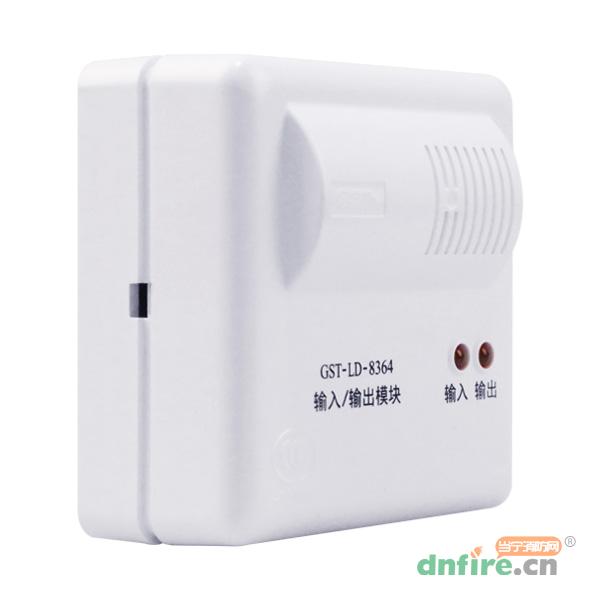

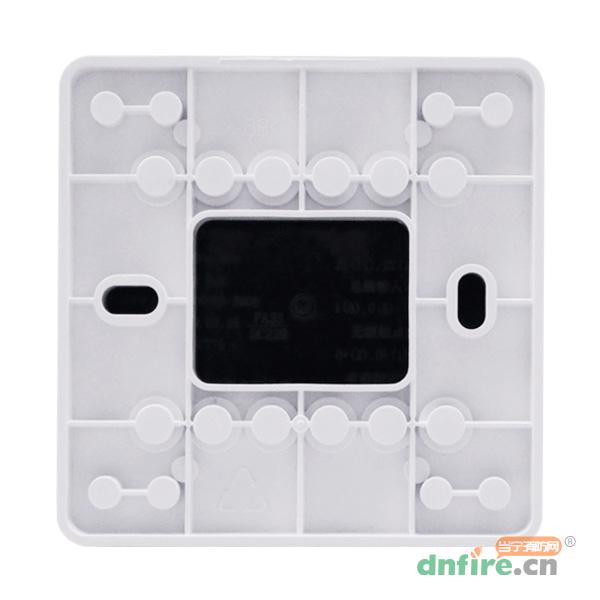

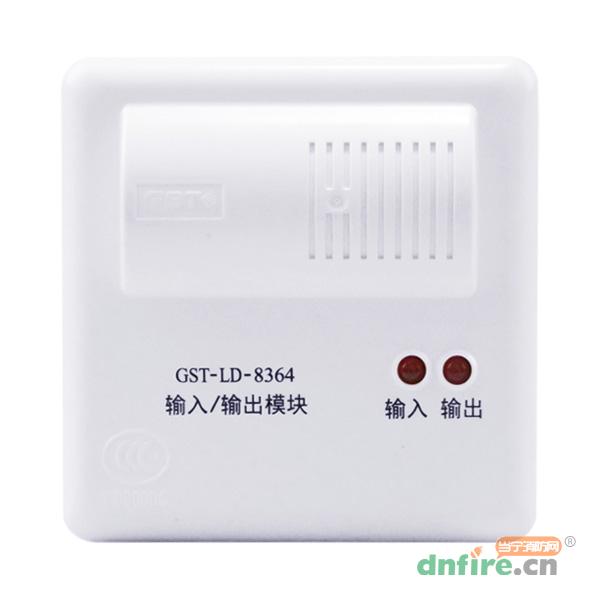

GST-LD-8364输入/输出模块(以下简称模块),总线供电,具备DC25V有源输出功能,主要用于连接需要火灾报警控制器控制的消防联动设备,如排烟阀、送风阀、防火阀等,可接收并上传设备的反馈回答信号。
1.无极性两总线低功耗设计,无需外加24V电源;
2.输入、输出均具有检线功能;
3.GST-LD-8364输入端可现场设为常开检线、常闭检线,与无源触点连接;
4.GST-LD-8364输出端可提供DC25V有源脉冲电压;
5.GST-LD-8364地址码为电子编码,可由电子编码器事先写入,也可由控制器直接更改,工程调试简便可靠;

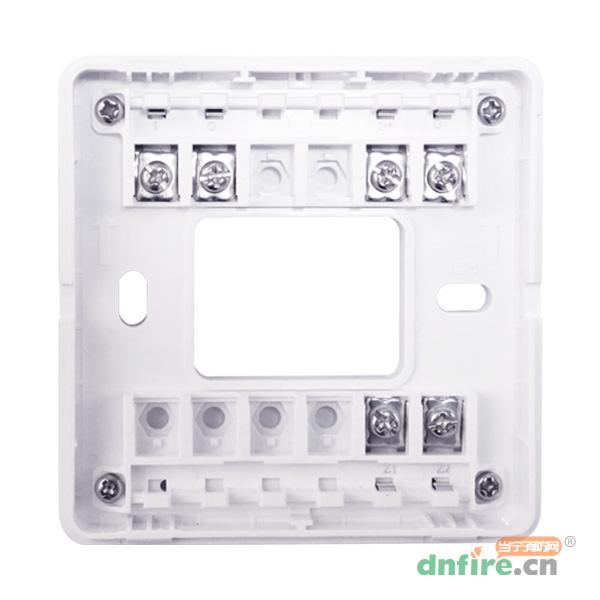

6.电路部分和接线底壳采用插接方式,接触可靠、便于施工。
型号 | GST-LD-8364 |
名称 | 输入/输出模块 |
品牌 | 海湾 |
工作电源总线 | 24V(16V~28V) |
监视电流 | ≤0.5mA |
总线启动电流 | ≤10mA |
线制 | 无极性信号二总线,低功耗设计 |
输出容量 | 输出恒压 DC25V,最大输出能量 1.91J,负载 1.5A 时最长输出脉冲宽度 53ms;脉冲时间最长 3s。电流做功公式参照:W(J)=V(V)*I(A)*t(s) |
输入指示灯 | 红色,正常巡检时闪亮 1 次,总线电压低故障时连续闪亮两次,输入故障时以 2.5Hz、50%占空比闪烁,反馈时常亮 |
输出指示灯 | 红色,待机时熄灭,输出故障时以 2.5Hz、50%占空比闪烁,启动后常亮 |
编码范围 | 占用一个总线编码点,编码范围1~242 |
防护等级 | IP30 |
安装孔距 | 60mm |
工作环境温度 | -10℃~55℃ |
相对湿度 | ≤95%,无凝露 |
外形尺寸 | 86mm×86mm×43mm(带底壳) |
外壳防护等级 | IP30 |
壳体材料和颜色 | ABS,瓷白 |
重量 | 约 158g(带底壳) |
安装孔距 | 60mm |
执行标准 | GB 16806-2006 |
GST-LD-8364输入输出模块采用脉冲输出方式,输入端为无源常开触点的接线方法:
