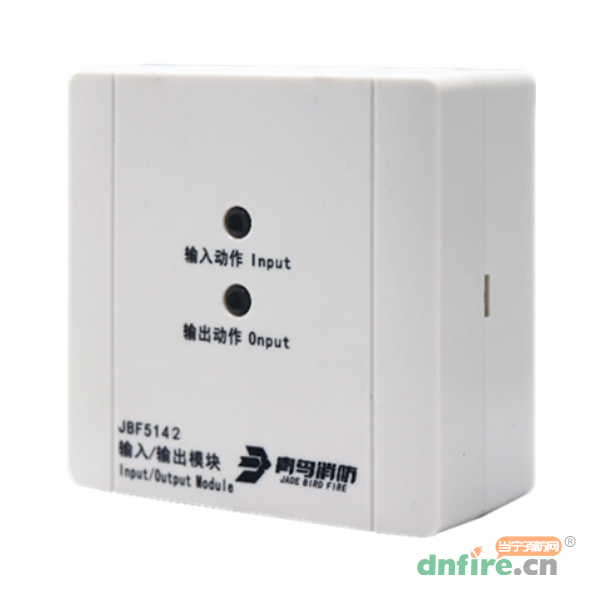

一、JBF5142输入/输出模块性能特点

　　内置微处理器。

　　采用SMT表面贴装工艺。

　　具有一组30V/1.5A/100ms脉动输出。

　　模块电源输入电压范围广，可在DC16-30V范围内正常工作。

　　通信采用二总线技术，无极性要求。

　　施工中建议使用双绞线，导线截面积不小于1.5mm2。

　　回路信号处理电路与输入输出检测信号处理电路实现电气隔离，模块稳定性高，抗干扰能力强。

　　电子编码方式，可通过专用电子编码器编址。

　　采用易于客户施工、维护的插拔式结构。先安装底座，线路检查完成后再装主体进行开通调试。

　　具备状态监测和多种故障检测功能。

二、JBF5142输入/输出模块技术参数

二、JBF5142输入/输出模块安装接线

　　JBF5142输入/输出模块采用明装方式。

　　布线施工后，通过预埋盒或使用膨胀螺栓将底座固定在墙上（使用M4螺钉），安装孔距为60mm。

　　回路总线采用ZR-RVS-2×1.5mm2双绞线。

　　安装之前用编码器对其写入相应地址码(1-200)，此编码应与工程软件中的编码相一致。

　　将总线接在L1、L2端子上，接线无级性。

　　部件只能在布线检查后、调试之前安装，以防止因不恰当安装作业造成损失。

　　启动脉冲应答的现场设备

　　L1（端子4）、L2（端子5）：接回路总线，无极性。

　　输入功能：

　　AS+（端子9）、AS-（端子10）：接应答（无源触点）。

　　连接在AS+和AS-上的监视设备的动合端必须并联10KΩ终端电阻。

　　输出功能：

　　VO+(端子6)、VO-(端子8)：接被控设备(脉动触点)。模块启动后VO+(端子6)和VO-(端子8)可以输出。

　　注意：脉冲输出时模块设备只提供24V/100ms脉冲，不提供持续24V。
