三江 KZJ-A55输入输出模块
有源输出
¥0.0媒体价 登陆后可见 市场价 询底价
三江 产品461件 进入品牌专区 78人 关注
热度
图文详情 产品参数 评论 文章

年中大促

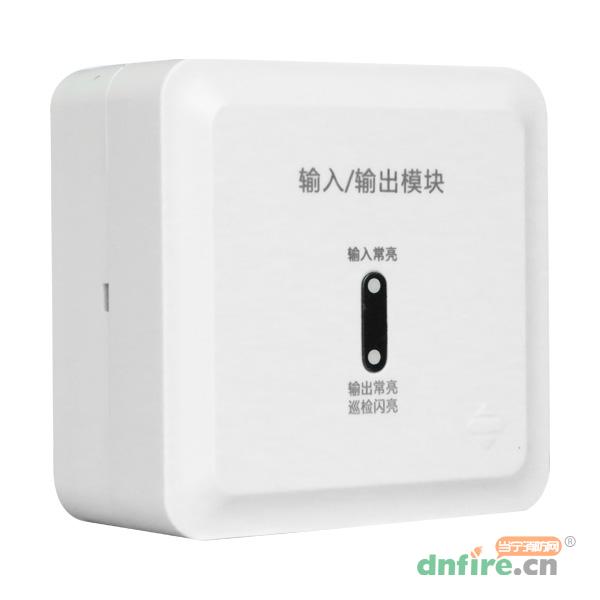

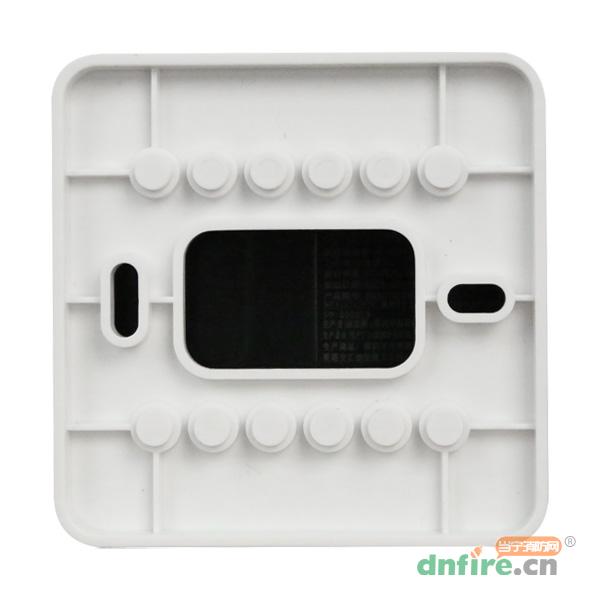

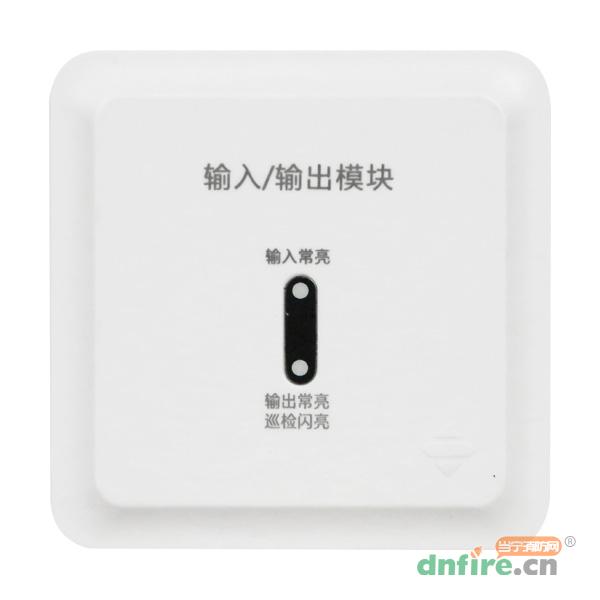

KZJ-A55输入输出模块1KZJ-A55输入输出模块2KZJ-A55输入输出模块3KZJ-A55输入输出模块4

一、KZJ-A55输入输出模块的概述和性能特点

  KZJ-A55型输入/输出模块(以下简称KZJ-A55模块)与二总线系列联动控制器配套使用。采用无极性二总线供电,低功耗设计,无需外加24V电源,主要对消防联动设备进行有源输出控制(如排烟阀、送风阀、24V强切分励脱扣等DC24V有源脉冲瞬时控制设备),并可接收联动设备的无源反馈信号,以判断被联动设备是否正常工作。

  采用国际知名厂商定制型CPU,性能稳定可靠,抗干扰能力强

  无极性信号二总线,布线简单方便

  有源输出,脉冲输出模式或恒输出模式。主要用于控制消防切电脱扣器、排烟阀、送风阀等一次性动作设备及DC24V直流继电器等设备

  采用插拔式结构,施工维护简单方便

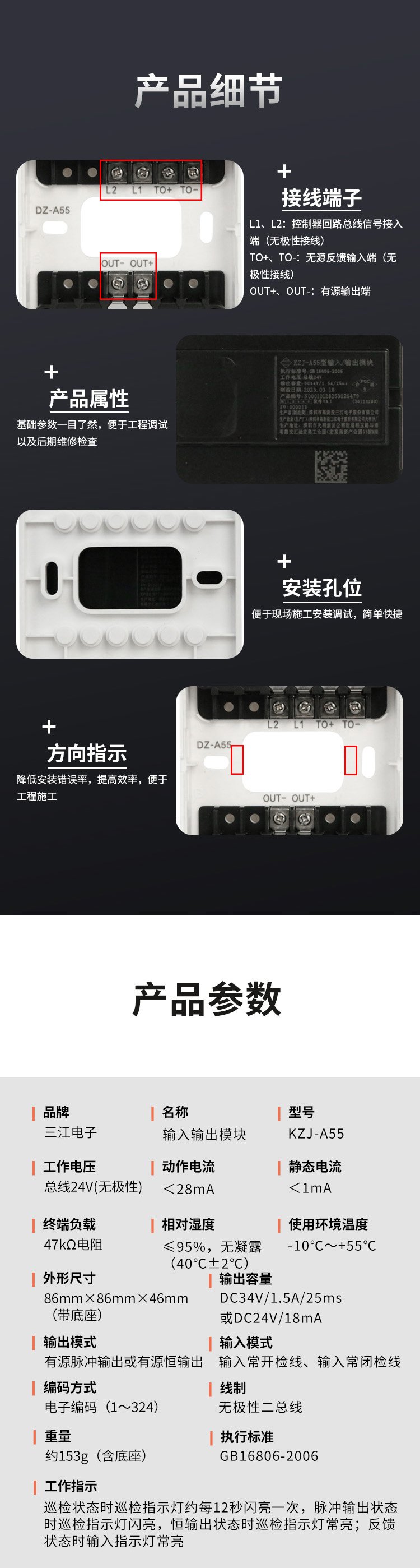

二、KZJ-A55输入输出模块技术参数

型号 KZJ-A55
名称 输入输出模块
品牌 泛海三江
工作电压 总线24V,控制输出电压DC34V/1.5A(脉冲)或DC24V恒输出
监视电流 <1mA
动作电流 <20mA
状态指示灯 巡检时闪烁,动作时常亮
终端负载 47K电阻
安装方式 墙面明装/模块箱内
编码类型 电子编码型
工作环境温度 -10℃~+50℃
相对湿度 ≤95%(40℃无凝露)

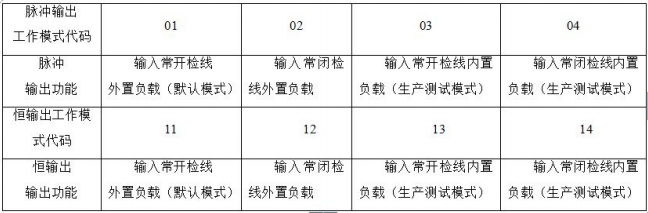

三、KZJ-A55输入输出模块模式设置说明

KZJ-A55输入输出模块模式设置说明

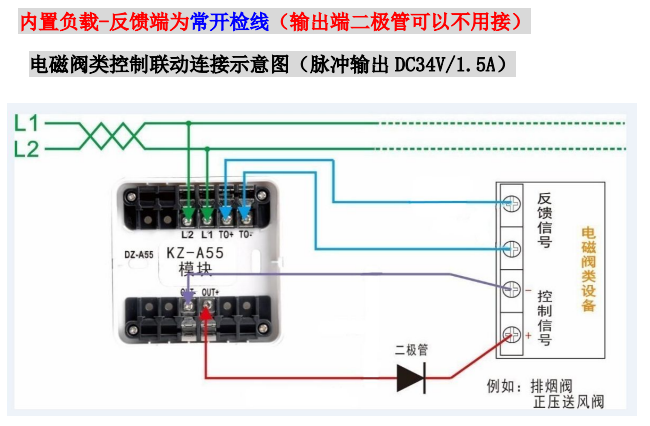

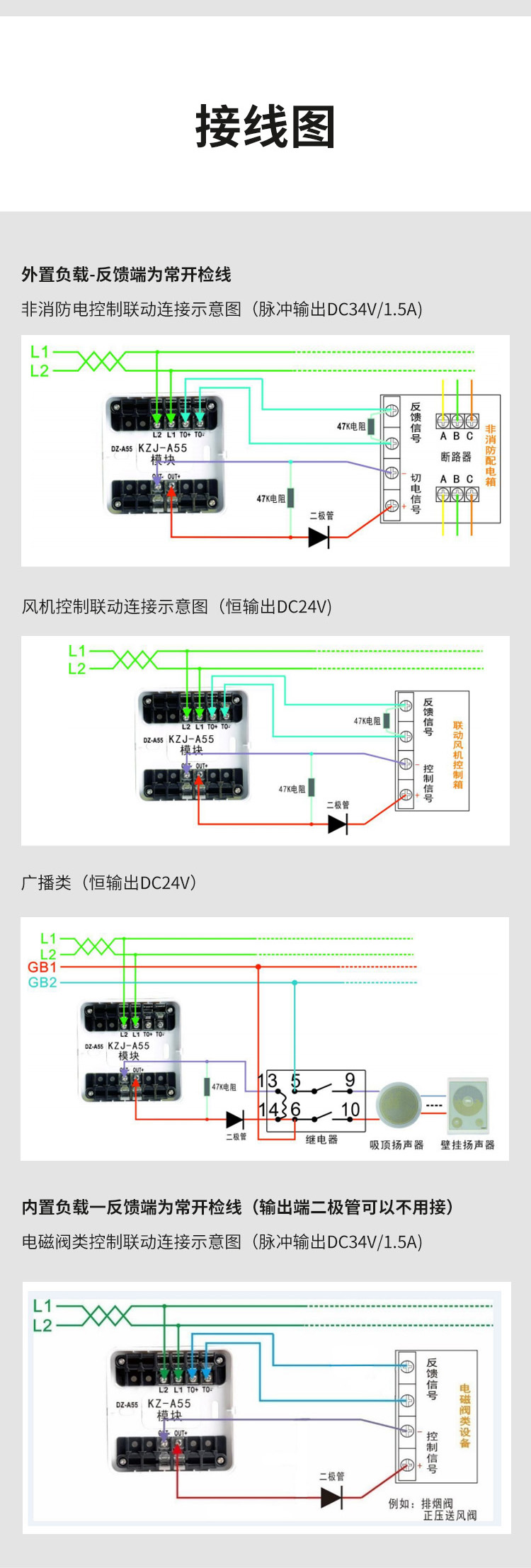

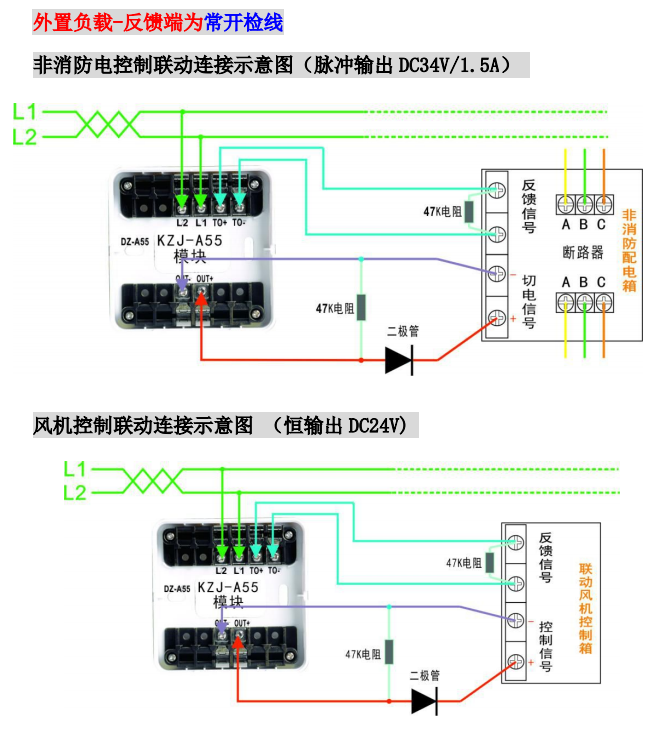

四、KZJ-A55输入输出模块接线图

KZJ-A55输入输出模块接线图

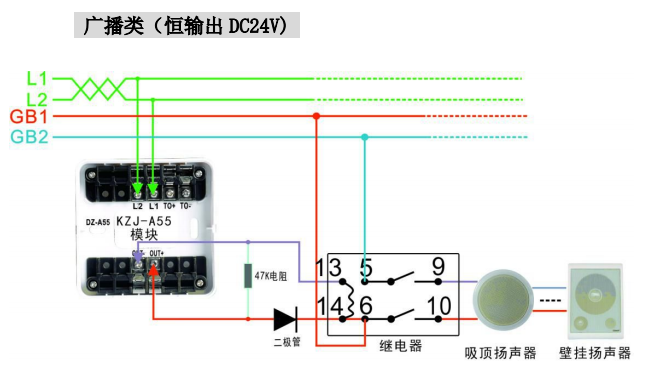

泛海三江KZJ-A55广播模块接线图

KZJ-A55输入输出模块接线图

相关商品
全部评论
匿名用户2024-06-03
风机控制联动用继电器如何接线??
匿名用户2022-09-27
这个模块接无源启动只能加继电器吗
匿名用户2022-04-30
L1,L2是通过什么实现的,资料请发我邮箱 谢谢。
回复:
产品页面中有说明书。另外没懂你具体的问题意思
2022-04-30
匿名用户2021-07-10
控制风口启动端子用不用加二级管
回复:
二极管起到保护电路的作用。按产品上接线图,是不加的。如果接高电压,厂家产品技术要加的话,建议可以加下,加一下保护作用防止高电压烧坏系统设备。
2021-07-10
匿名用户2021-05-17
你好,用编码器怎么设置工作模式
回复:
编码器说明书中是有的。也可以咨询供应商技术服务人员或者到消防百事通APP的旺财中找个技术员联系都可以的
2021-05-17
