GST-LD-SD128H总线制操作盘为插盘结构,含128个手动控制点,可用于快捷启动/停动预设的联动设备,并可指示出该设备的反馈状态;仅适用于JB-QG/QT-GST5000H及JB-QG/QT-GST9000H火灾报警控制器/消防联动控制器,标准柜式4U结构。
含GST-LD-SD128H总线制操作盘总线制操作盘嵌入式软件。
本操作盘采用模块化结构设计,可与JB-QG-GST5000H、JB-QT-GST5000H、JB-QGGST9000H、JB-QT-GST9000H火灾报警控制器/消防联动控制器配合使用,且可根据工程需要灵活配置控制点数。
本操作盘操作简单、配置灵活,用户可以用一个按键启/停单个总线设备,也可用一个按键启/停一组总线设备。
本操作盘能够直观的指示出总线设备当前的启动及反馈状态,方便用户查看。
本操作盘不直接连接总线设备,无需外部接线。
容量 | 每块操作盘有 128 个手动按键、128 组指示灯(每组指示灯含 1 只启动指示灯、1 只反馈指示灯) |
接口 | 10P 通讯接口 |
工作电压 | DC5V,电压范围 DC4.75V~DC5.25V |
功耗 | <2W |
使用环境温度 | 0℃~+40℃ |
相对湿度 | ≤95%,不凝露 |

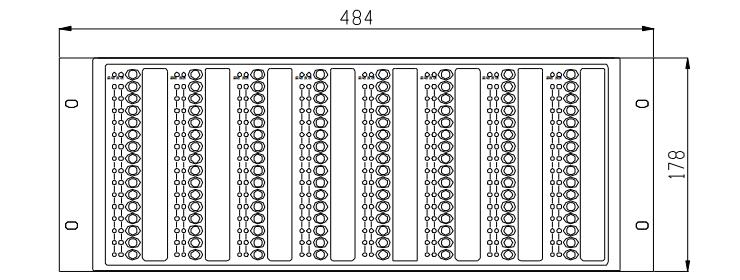

外形尺寸 | 484mm×178mm |
