一、 JDHW-1(对射型)防爆红外光束感烟探测器概述

　　JDHW-1（对射）防爆红外光束感烟火灾探测器（简称探测器）为线型感烟火灾探测器，适于安装在保护空间的两端，对一定浓度的烟雾报警。凡是在火灾形成前在烟雾出现的场所均可使用本产品，特别适用于大空间、高举架、长距离的场所。对于黑烟响应更灵敏。本产品可以和国内外任何厂家的火灾报警控制器配套使用，符合GB3836系列标准的要求，经国家指定的检测机构鉴定并取得了防爆合格证。

　　该探测器由发射器和接收器成对组成。发射器发射的红外光束经过保护空间，达到接收器，物质燃烧产生的烟雾扩散到光束区域，使接收器收到的辐射通量减弱，当辐射通量减弱到预定的感烟动作阈值，接收器输出火灾报警信息传输到火灾报警控制器。该探测器接收器上设有六个表示信号强弱的指示灯，便于工程上的调试。

二、 JDHW-1(对射型)防爆红外光束感烟探测器工作原理

　　1、JDHW-1型防爆红外光束感烟火灾探测器属线型感烟火灾探测器，发射器发射的红外光束经过保护空间，达到接收器，物质燃烧产生的烟雾扩散到光束区域，使接收器收到的辐射通量减弱，当辐射通量减弱到预定的感烟动作阈值，接收器输出火灾报警信息传输到火灾报警控制器。

　　2、发射器中设有红外发光二极管，间歇发出红外光，通过双凸透镜，形成近似平行的红外光束，被接收器中的光敏二极管接收，转换成电信号，经过放大检波，变为直流电压，此直流电平的大小，就模拟了红外光束的辐射通量的大小。

　　3、当有一定浓度的烟雾进入光束区域，接收器内直流电平下降到动作阈值时，信号线输出火灾报警信号，这时接收器上的红色确认灯点亮。

　　4、使用过程中，探测器窗口若积聚灰尘等其它粒子，会减弱红外光束达到接收器的辐射通量，为了保证探测器的感烟动作阈值不受影响，该探测器采用硬件进行初始值漂移自动补偿，这样，较长时间缓慢增加起来的灰尘等不会引起误报。

　　5、调试时，若发射器与接收器没有对准，接收器接收的光信号很小，输出故障信号，当进入正常监视状态时如探测器全遮挡，接收器先输出故障信号约10秒后输出火警信号。

　　6、接收器上设有六个表示信号强弱的指示灯，便于工程上的调试。

三、JDHW-1(对射型)防爆红外光束感烟探测器技术特征

防爆标志	Exd（ib）ⅡCT6
工作电压	DC15V～DC28V
监视电流	≤12mA
动作电流	≤22mA
探测器的状态指示	调试状态：绿色和黄色指示灯以特定的方式常亮或闪亮 正常监视状态：红色指示灯周期性闪烁 火警状态:红色指示灯常亮，黄色指示灯熄灭 故障状态：黄色指示灯常亮黄色指示灯，20S后探测器再报火警，并由控制器点亮红色指示灯，熄灭黄色指示灯 光路被全部遮挡：探测器先报故障并常亮
保护面积	最大保护面积14×100=1400㎡，最大宽度14m
探测距离	3~100（m）
使用环境	温度：－20℃～＋50℃ 相对湿度：≤95％不结露
大气压力	80kPa～110kPa
进线口径	2-M22×1.5（进线口径的数量及大小可以根据用户的需求设计生产）
外形尺寸	197×195×116（mm）
颜色	红色
重量	发射器2.5kg；，接收器2.6kg

四、JDHW-1(对射型)防爆红外光束感烟探测器结构特征

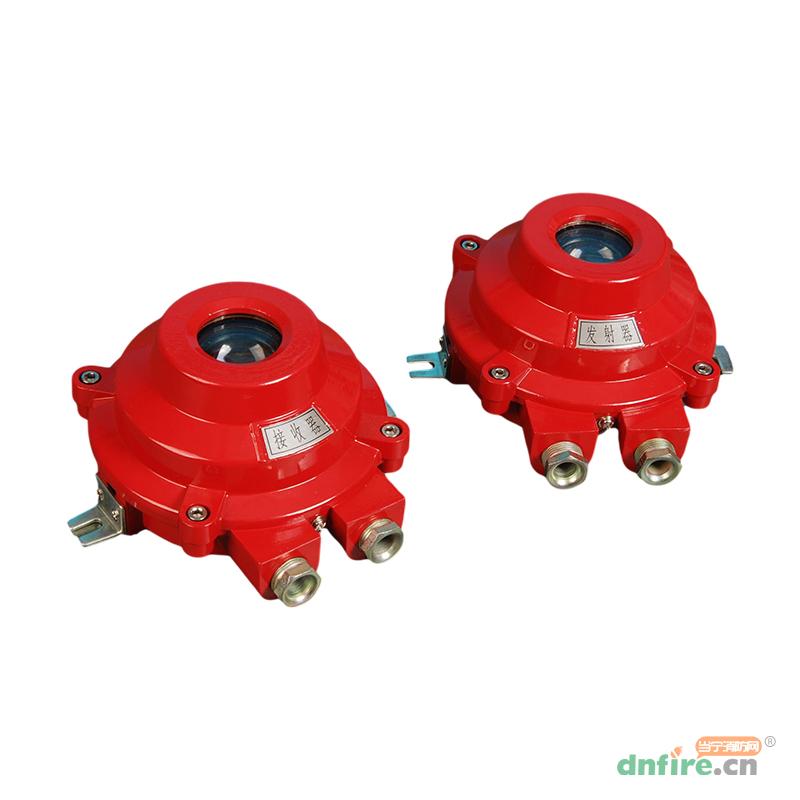

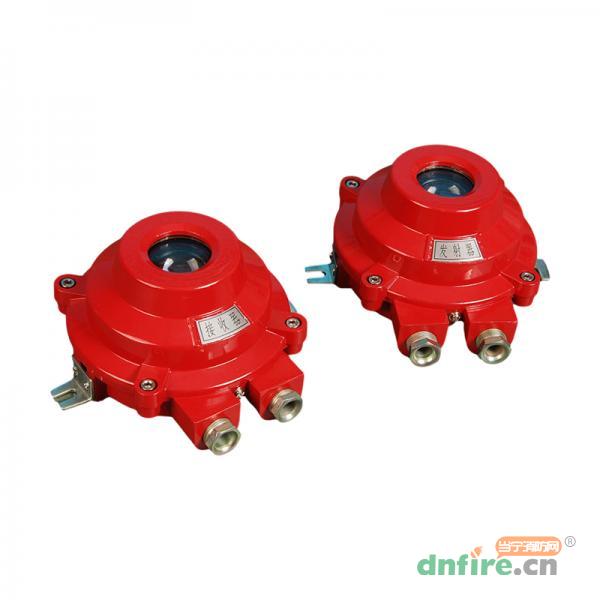

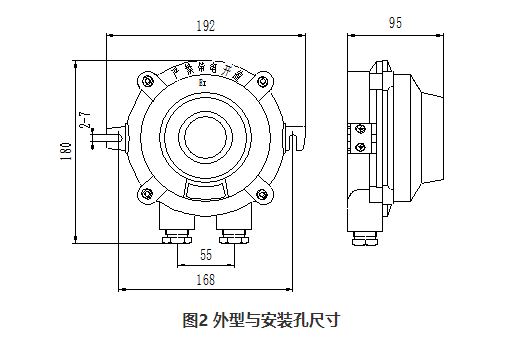

　　防爆红外光束感烟火灾探测器外形实体图如图1所示。

图1 　防爆红外光束感烟火灾探测器外形图

五、JDHW-1安装与布线

　　警告：安装之前，请切断回路的电源并确认全部底座已安装牢靠。

　　布线方式：RVS型双绞线；BV线；多股软线

　　接线方式：多线制

　　S S1 S2 S3为触点信号；PG为DC24V电源

　　1.模拟量　　          　

   P        S          G



　　PSG为接收器端（S为接收器的信号线，P为探测器24V +端, G为探测器24V -端）

　　2、开关量　 　　　　　　　　　　　　　 　

　　（1）已知输入模块终端断线监控电阻值S、S3与“监控电阻”内部并联

   S       S3      S2    S1     P      G

　　（2）未知输入模块的监控电阻值S2、S3控制二总线的任一根线，S、S1接入输入模块的输出端

  S        S1     S2      S3       P     G



　　电缆选用：本探测器的接受器与火灾报警控制器的信号二总线相连，可采用截面积≥1.0mm2的  RVS型双绞线，发射器连DC24V电源，可采用截面积≥1.5mm2 BV线。连接模块与光束连接器的连线最好为1.0 mm²的多股软线。
