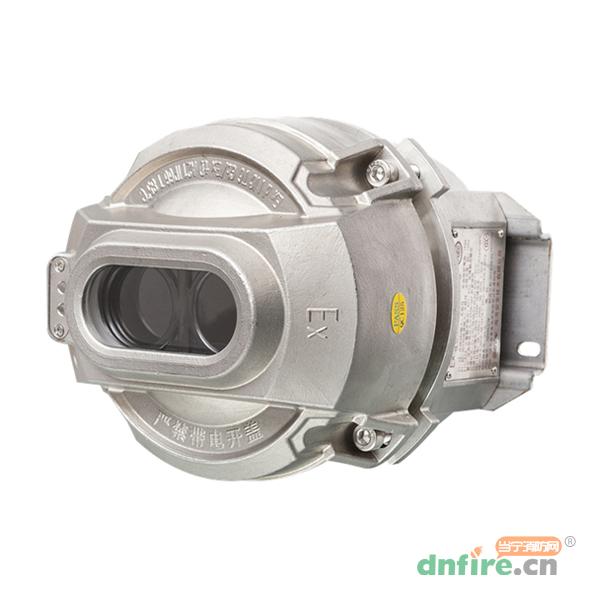

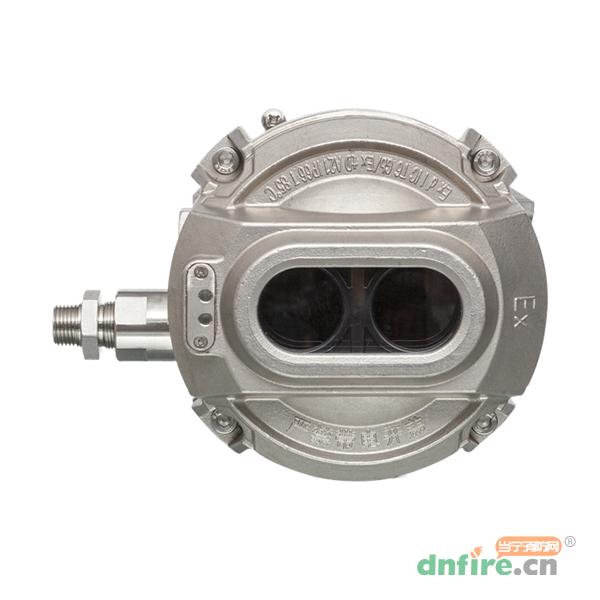

一、JTY-HM-GST9615隔爆型线型光束感烟火灾探测器产品概述
JTY-HM-GST9615线型光束感烟火灾探测器（以下简称探测器）为隔爆型反射式线型红外光束感烟探测器。本探测器具有两种信号输出方式：总线输出方式和触点输出方式。当探测器与海湾公司生产的控制器连接使用时，可通过总线完成二者间状态信息的传递，探测器本身可通过海湾公司生产的电子编码器进行编码，编码范围在1～242之间。当探测器不与海湾公司生产的控制器配接时，即可通过触点信号完成火警和故障信息的传递。探测器必须与反射器配套使用，但需要根据二者间安装距离的不同决定使用一块或四块反射器。
探测器内置性能卓越的单片机，具备强大的分析判断能力，通过在探测器内部固化的运算程序，可自动完成系统的调试及对外界环境参数变化的补偿、火警的判断和故障的判断。
探测器采用全新的、合理的结构设计，调节灵敏、定位准确、外形美观，易于安装，调试方法简单、方便。探测器的灵敏度可通过电子编码器进行现场设置，降低了探测器对现场环境洁净程度的要求，拓宽了本产品的应用场所。探测器适用于石油、化工等行业具有防爆要求的1区及2区使用，适用于户内，可在恶劣的工业环境下稳定工作，可在有轻微烟尘的空间及有腐蚀性气体存在的空间使用。
1.工作电压范围宽、保护面积大；
2.探测器将发射部分、接收部分合二为一，安装简单、方便，光路准直性好；
3.内置微处理器，智能化火警、故障判断；
4.具有自动校准功能，确保可以由单人在短时间内完成调试，操作简单、方便；
5.具有自诊断功能，可以监测探测器的内部故障；
6.具有自动补偿功能，对于一定程度上的灰尘污染、位置偏移及发射管的老化等致使接收信号减小的因素可自动进行补偿；
7.电子编码，地址码和灵敏度可现场设定；
8.探测光路设计巧妙，抗干扰性能强。
三、JTY-HM-GST9615隔爆型线型光束感烟火灾探测器技术参数
| 型号 |
JTY-HM-GST9615 |
| 名称 |
线型光束感烟火灾探测器 |
| 品牌 |
海湾 |
| 总线及电源参数 |
总线：额定电压 DC24V，电压范围 DC15V～DC28V；监视电流≤2mA，报警电流≤2mA；最大功耗 56mW。
电源：额定电压 DC24V，电压范围 DC15V～DC28V；监视电流≤12mA，报警电流≤22mA；最大功耗 616mW。 |
| 火警、故障触点输出 |
火警继电器：触点容量 28V/2A，正常时常开，火警状态下闭合。
故障继电器：触点容量 28V/2A，正常时常开，故障状态下闭合。 |
| 调节角度 |
俯仰±30 度，旋转±45 度 |
| 光路定向相依性角度 |
±0.5 度 |
| 灵敏度等级 |
一级灵敏度：灵敏度最高
二级灵敏度：灵敏度最低 |
| 探测器的状态指示 |
调试说明：绿色和黄色指示灯以特定的方式点亮或闪亮。
正常监视状态：红色指示灯周期性闪烁。
火警：探测器报火警时探测器火警指示灯点亮，火警继电器闭合。
当探测器与海湾公司生产的控制器连接使用时，火警信号可通过总线传递给控制器，火警信号需由控制器清除；
当探测器不与海湾公司生产的控制器连接使用时，需重新上电清除火警信息。
故障：黄色指示灯常亮，故障继电器闭合。如果故障恢复，探测器的故障信号由探测器自动消除。
光路被全部遮挡：探测器先报故障并点亮黄色指示灯，故障继电器闭合；30秒内探测器再报火警，点亮红色指示灯，火警继电器闭合；黄色指示灯熄灭，故障继电器断开。
注意：此种情况并不一定代表火灾发生，当故障信号未转成火警信号时，若遮挡恢复，则故障信号由探测器自动清除。 |
| 使用环境 |
温度：-20℃～+55℃
相对湿度≤95%，不凝露 |
| 保护面积 |
探测器最大保护面积为 14×100 = 1400m²，最大宽度为 14m |
| 光路长度 |
8m～100m |
| 防护等级 |
外壳防护等级为 IP66 |
| 外形尺寸 |
长度：344mm 宽度：240mm 厚度：212mm（带调节支架） |
| 壳体材料和颜色 |
不锈钢，金属灰色 |
| 重量 |
探测器：6kg 调节架：3.8kg |
| 探测器进线接口 |
NPT 1/2 |
| 安装孔距 |
预埋安装尺寸：70mm×50mm |
| 防爆标志 |
Ex d IIC T6 Gb/Ex tD A21 IP66 T 85℃ |
| 防爆合格证号 |
CE21.1964X |
四、JTY-HM-GST9615隔爆型线型光束感烟火灾探测器外形示意图
探测器外形示意图如下：
五、JTY-HM-GST9615隔爆型线型光束感烟火灾探测器工作原理
探测器与反射器相对而置。探测器包含发射和接收两部分，发射部分发射出一定强度的红外光束，经反射器上的多个直角棱镜反射后，由探测器的接收部分对返回的红外光束进行同步采集放大，并通过内置单片机对采集的信号进行分析判断。当探测器处于正常监视状态时，接收部分接收到的红外光强度稳定在一定范围内；当烟雾进入探测区内时，由于烟雾对光线的散射作用，使接收部分接收到的红外光的强度降低。当烟雾达到一定浓度，接收部分接收到的红外光的强度低于预定的阈值时，探测器报火警，点亮红色火警指示灯，火警输出触点闭合，若与海湾公司生产的控制器配接时探测器还将通过总线将火警信息传给与之连接的控制器。
工作原理图如下：
六、JTY-HM-GST9615隔爆型线型光束感烟火灾探测器安装
1.安装探测器的外界条件
由于本探测器的工作原理为减光式，因此在安装探测器时，其光路上应避开固定遮挡物和流动遮挡物。
无论是安装探测器还是反射器，必须保证安装墙壁坚硬平滑。墙壁很可能貌似平滑，实际存在凹凸或因外界环境（如雨季、冬季）的变化发生变化等隐患，安装者必须保证探测器不能受这些环境的影响；如果探测器安装在类似于金属管的支撑架上，也应保证支撑架牢固无振动。
探测器不宜安装在下列场所：
顶棚高度超过40m的或无顶棚的场所；
空间高度小于1.5m的场所；
存在大量灰尘、干粉或水蒸气的场所或会出现大量扬尘的场所；
高温的场所。请注意，在有阳光照射时，具有透明顶棚的厂房顶部的空气温度会超过50℃；
无法进行维护的场所；
探测器安装墙壁或固定物受周围机械振动影响较大的场所；
距离探测器光路1m范围内有固定或移动物体的场所；
有强磁场的场所。
2.安装高度及位置说明
探测器和反射器安装高度应根据烟雾能方便进入光束区为原则，提出以下几点供参考：
a)建筑物举架≤5m时，应将探测器和反射器安装在距天花板0.5m处的相对两墙墙壁上。
如下图所示：
b)建筑物举架在5m～8m之间，应将探测器和反射器安装在距天花板距离0.5m～1m处的相对两墙墙壁上。
如下图所示：
c)建筑物举架≥8m时，一般无天花板，多数是人字型结构，应将探测器和反射器安装在距地面8m左右的相对两墙墙壁上，但要保证探测器距安装位置处建筑物顶部的距离≥0.5m。如下图所示：
d)建筑物举架为8m左右的人字型结构，应将探测器和反射器安装在距人字梁1.5m处的相对两墙墙壁上。
如下图所示：
e)如果探测器周围为玻璃或透明塑料环境，请将探测器安装在建筑物内的南侧墙体上；如果南北方向安装探测器无法实现，应将探测器安装在西侧墙体上。对于阳光经反射仍可照射至探测器的应用环境，应考虑在探测器的光路上安装遮阳罩或与海湾公司的技术支持工程师联系取得相关的技术支持。
3.安装
1)光路长度设置本探测器在使用前需针对探测器的应用环境对其光路长度进行设置。通过对探测器类型的设置，可以实现此项功能。
探测器可以设定4个级别的光路长度，出厂默认值为“53”，请按安装距离对探测器类型号进行设置。
2)安装探测器将探测器与反射器相对安装在保护空间的两端且在同一水平直线上。
如下图所示：
探测器采用壁挂式安装，将调节架安装于墙上，然后再将探测器挂到调节架的挂架上，最后固定，具体安装步骤如下：
a)固定调节架用M6的膨胀螺栓将调节架固定在墙上，调节架安装示意图如下图所示：
b)安装、调节探测器将已装配有安装板的探测器挂于调节架上，用M5的螺钉固定。
如下图所示：
3)安装反射器
反射器应安装在与探测器相对、处于同一水平面的位置上。当探测器与反射器间的安装距离大于等于8m（小于等于40m）时，需安装1块反射器；当探测器与反射器间的安装距离大于40m（小于等于100m）时，需安装4块反射器。
单块反射器安装需用两只6塑料胀钉将其固定。
安装尺寸如下图所示：
四块反射器安装时应摆放紧密，反射器之间不应留空隙。
安装示意图如下图所示：
4.布线
a）探测器的连接电缆应使用铜芯多股导线的电缆，在1区和2区，线芯截面均应不小于1.0mm2，电缆外径为φ10mm，所用电缆还应符合使用环境的其他要求，如耐热、耐腐蚀、防火等。无特殊要求时，可使用RVVP4×1.0，外径为φ10的屏蔽电缆，电缆屏蔽层与探测器底壳上的保护地相连接。线路走向等应符合相应爆炸危险环境的要求。电缆线路在爆炸危险环境中严禁有中间接头，在特殊情况下，电缆线必须安设中间接头时，只允许在2区内采用相应的防爆接线盒加以保护，方可进行中间连接。
b）现场安装时，需要将DC24V电源线（无极性）连接在探测器的接线端子D1、D2上；当与海湾公司生产的控制器配接时，总线（无极性）接在探测器的接线端子Z1、Z2上；当使用触点信号输出信息时，探测器上的堵头需换成过线接头（需另外购买过线接头），火警无源输出触点K11、K12和故障无源输出触点K21、K22的引线需从过线接头引出。
探测器进线示意图如下：
接线端子示意图如下：
c）将接地线接在探测器外壳的接地点上。
d）将探测器的上盖部分的排线插到底壳上的接口板上的XT4上，然后将上盖安装到底壳上，上盖与底壳安装时注意底壳上的定位销要与上盖上的U形槽对应。
e）盖上上盖后拧紧上盖上四根内六角螺钉。
f）安装完成后需做如下检查：外壳表面应无裂纹、孔洞；底壳、上盖连接牢固；玻璃罩无划伤、裂纹；进线口处应有密封圈；密封圈与电缆线径吻合；进线口锁紧螺母已锁紧；接地标识处有接地线。
注意：探测器的安装应满足相应安装规范的要求，并保证探测器外壳完好无损，此外，应逐项核查，发现不合格项应及时通知安装方及厂家。严禁带电开盖进行现场维修。任何一项不符合均可能导致灾难性的后果！
