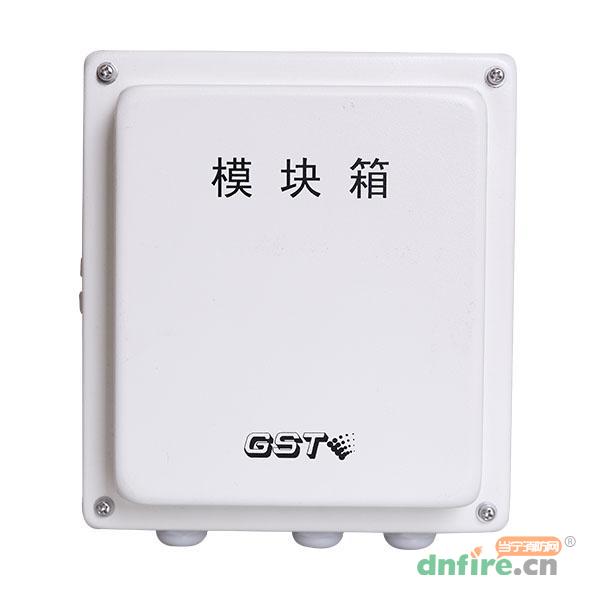

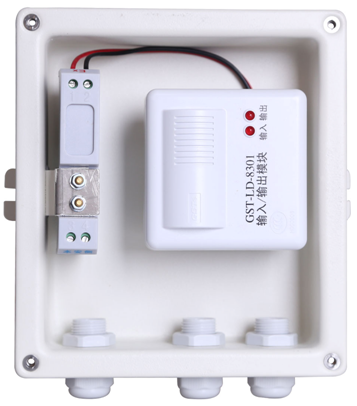

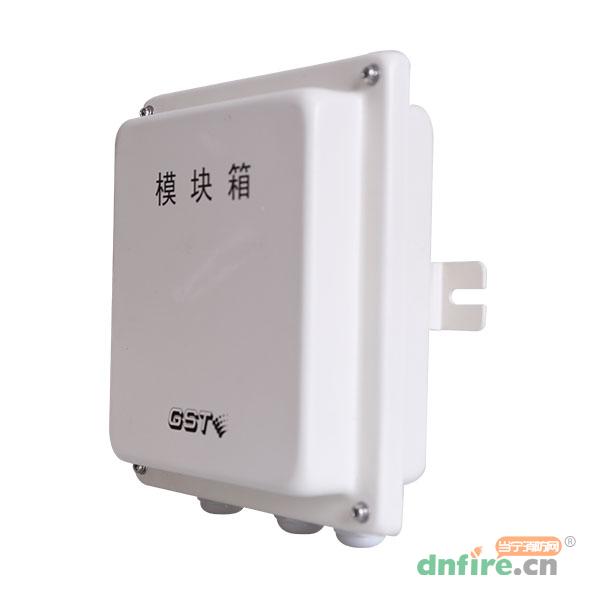

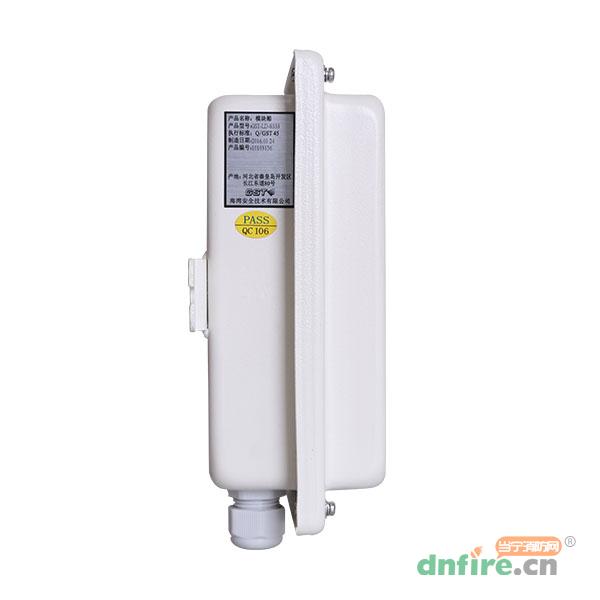

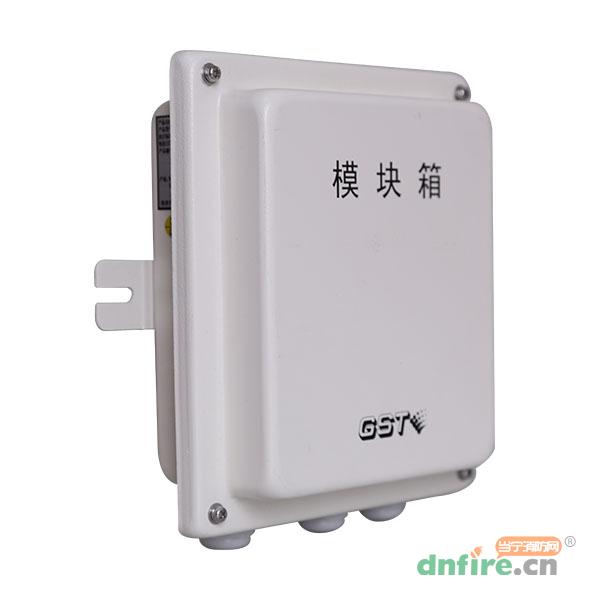

一、GST-LD-8333模块箱概述

　　GST-LD-8333编址接口模块(以下简称模块)可与GST-HX-F8501(Ex)本安型火灾声警报器或GST-HX-F8502(Ex)本安型火灾声光警报器（以下简称本安型警报器）配接，组成本安型防爆系统。模块接收到火灾报警控制器（以下简称控制器）发出的启动命令或外控“S”、“G”闭合触点信号后，启动现场的本安型警报器，并将动作信息传回控制器。当出现DC24V电源故障或与现场的本安型警报器连线发生故障时，将向控制器发送故障信号并点亮故障灯。

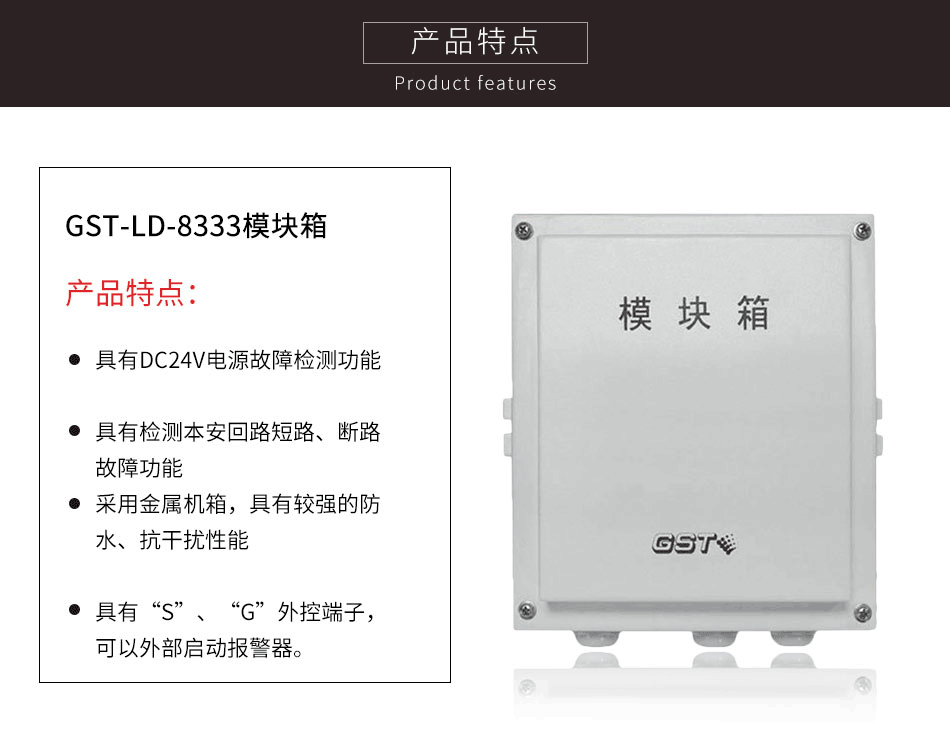

二、GST-LD-8333模块箱特点

　　1.具有DC24V电源故障检测功能；

　　2.具有检测本安回路短路、断路故障功能；

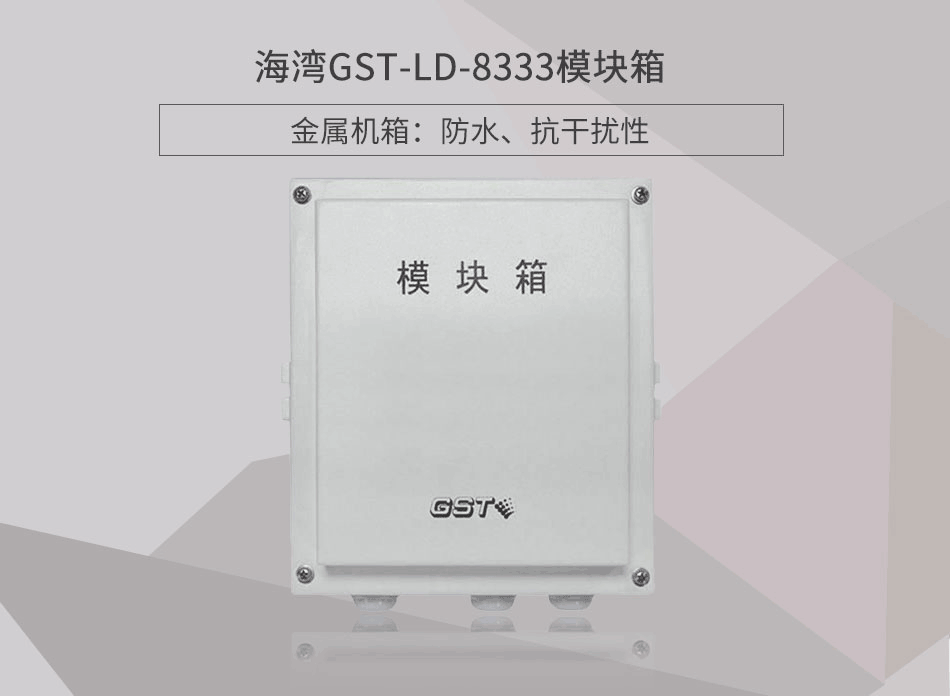

　　3.采用金属机箱，具有较强的防水、抗干扰性能；

　　4.具有“S”、“G”外控端子，可以外部启动报警器。

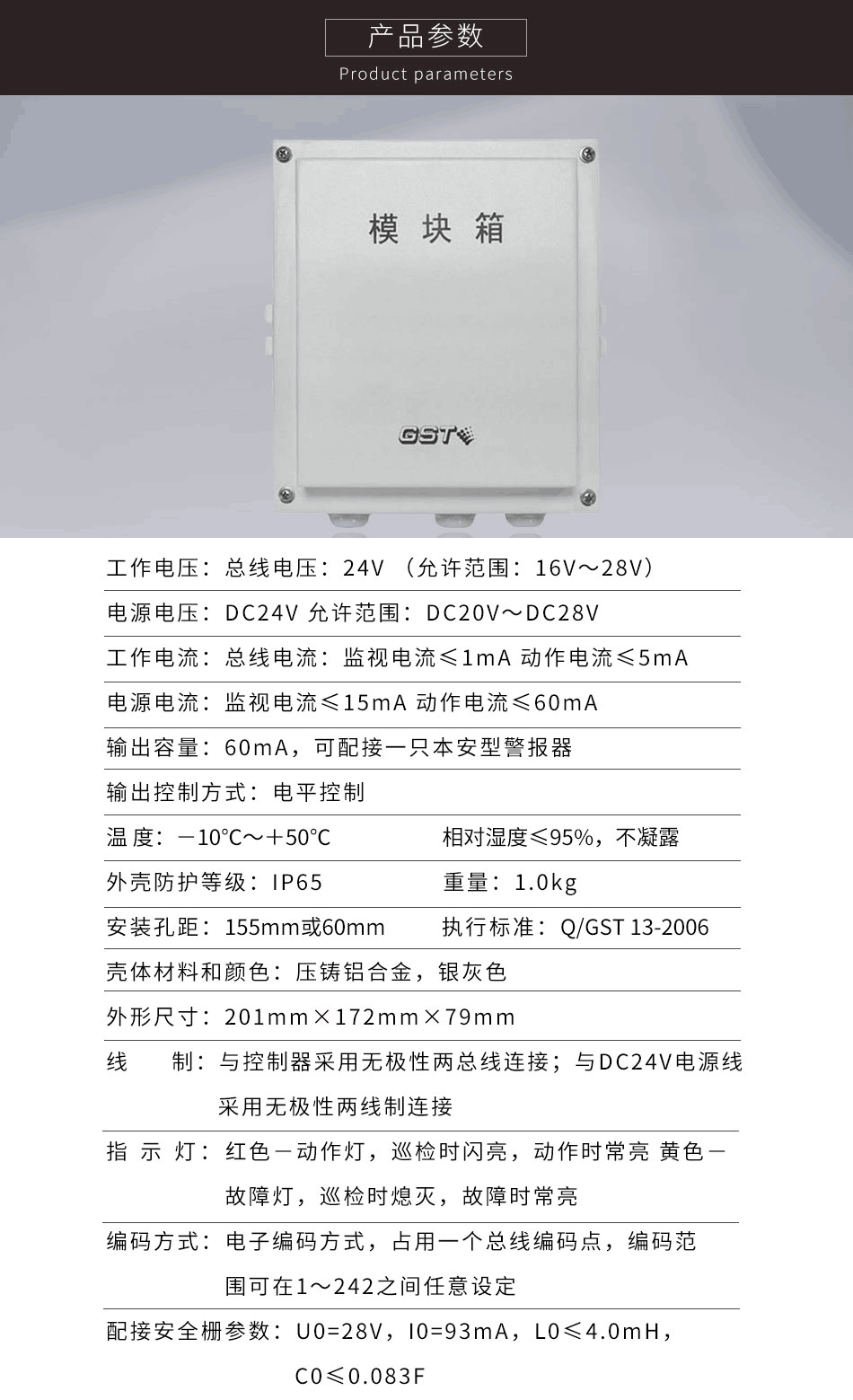

三、GST-LD-8333模块箱技术特性

工作电压	总线电压：24V 允许范围：16V～28V
电源电压	DC24V 允许范围：DC20V～DC28V
工作电流	总线电流：监视电流≤1mA动作电流≤5mA 电源电流：监视电流≤15mA动作电流≤60mA
输出容量	60mA，可配接一只本安型警报器
输出控制方式	电平控制
配接安全栅参数	U0=28V，I0=93mA，L0≤4.0mH，C0≤0.083F
编码方式	电子编码方式，占用一个总线编码点，编码范围可在1～242之间任意设定
指示灯	红色－动作灯，巡检时闪亮，动作时常亮黄色－故障灯，巡检时熄灭，故障时常亮
线制	与控制器采用无极性两总线连接；与DC24V电源线采用无极性两线制连接
使用环境	温度：－10℃～＋50℃相对湿度≤95%，不凝露
外形尺寸	201mm×172mm×79mm
外壳防护等级	IP65
壳体材料和颜色	压铸铝合金，银灰色
重量	1.0kg
安装孔距	155mm或60mm

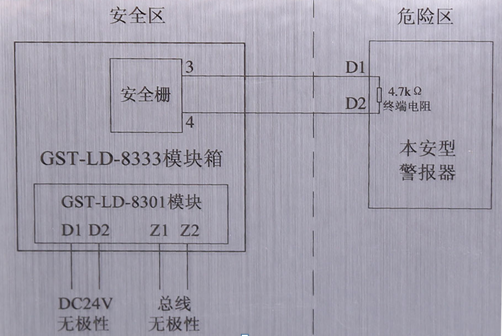

四、GST-LD-8333模块箱接线

1、如您在购物过程中遇到配送、支付、售后、购买等问题，请您参照 http://www.dnfire.cn/article-39.html 或发送邮件至webmaster@dangning.cn，我司客服会为您妥善处理；
2、JTY-GM-GST9611点型光电感烟火灾探测器的产品问题，请您点击进入；
3、关于JTY-GM-GST9611点型光电感烟火灾探测器安装使用调试等问题，欢迎您来消防百事通的相关问题频道与网友讨论交流或咨询管理员；

当宁消防网提醒您在收到货物时要对货物的外包装进行检查，如果因运输过程中包装有破损、开裂、雨淋等问题，您可以拒绝签收！

服务承诺
当宁消防承诺：所售商品都是正品行货，我们将严格按照国家三包政策，针对所售品履行保修、换货和退货的义务。企业客户在提供《一般纳税人证书》、《营业执照》、《税务登记证》、《开户许可证》四类证件复印件后，可由当宁消防开具增值税发票。开好后，会以快递方式给您寄出。产品下单付款后，当宁消防物流部门会尽快发货，十五个工作日内将货物发出，特殊商品除外。我们还为您提供具有竞争力的商品价格和运费政策，请您放心购买！

注：因厂家会在没有任何提前通知的情况下更改产品包装、产地或者一些附件，本司不能确保客户收到的货物与当宁消防网图片、产地、附件说明完全一致。只能确保为原厂正货！并且保证与当时市场上同样产品一致。若当宁消防网没有及时更新，请大家谅解！

权利声明
当宁消防网上的所有商品信息、产品图片、购买评价等内容，是当宁消防网重要的经营资源，未经许可，禁止非法转载使用。

商品属性
[品牌]	海湾（GST）
[型号]	GST-LD-8333
[名称]	接口模块箱
[工作电压]	DC24V
[工作电流]	总线监视电流≤1mA 电源监视电流≤15mA
[环境温度]	-10℃～+55℃
[环境湿度]	≤95%，不结露
[防护等级]	IP65
[尺寸]	201mm×172mm×79mm
[重量]	1.5kg
[使用类别]	工业
