一、GST-LD-8331模块箱的概述

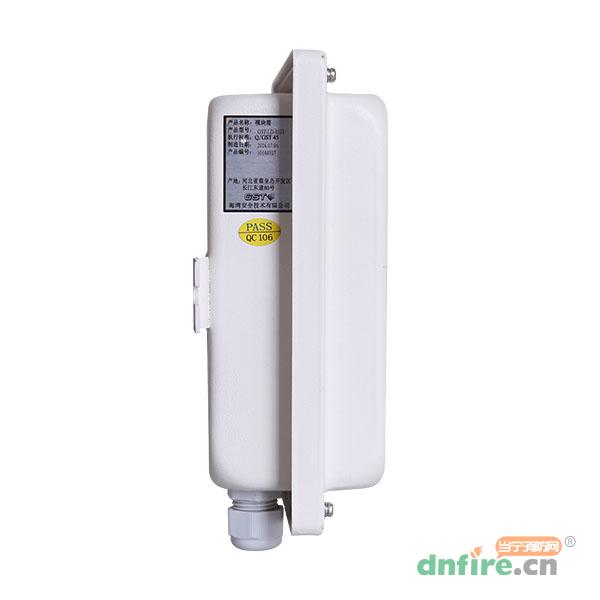

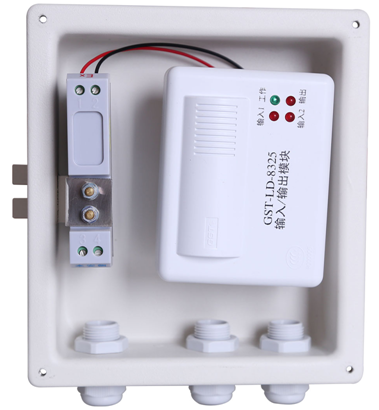

　　GST-LD-8331型模块箱由GST-LD-8325（老款为8303）模块、GST-AS-300安全栅和模块箱外壳组成，可与J-SAF-GST9213(Ex)消火栓按钮配接，组成本质安全型防爆系统，一旦发生火灾，现场人员按下消火栓报警按钮，模块箱将报警信号通过总线传入控制器，控制器会显示出该编码地址的报警信号。当模块箱出现故障时，控制器会显示出该编码地址的故障信号。模块箱具有检线功能，当与消火栓按钮的连接线出现短路、断路时，模块箱会向控制器报故障。模块箱采用电子编码方式，编码范围在1～242之间任意设定，可通过我公司生产的GST-BMQ-2型电子编码器进行现场编码。模块箱应安装在安全区域。

二、GST-LD-8331模块箱特点

　　1.模块占用一个编码地址；

　　2.模块具有检线功能，当与消火栓按钮的连接线出现断路时，模块会向控制器报故障。

三、GST-LD-8331模块箱技术参数

工作电压	信号总线电压：24V；允许范围：16V～28V 电源总线电压：DC24V；允许范围：DC20V～DC28V
工作电流	总线：监视电流≤0.8mA，报警电流≤3.4mA DC24V：监视电流≤10mA，报警电流≤60mA
输出容量	DC24V有源输出，触点容量：1A
输入检线	输入线路发生断路，模块将向控制器发送故障信号
输出检线	输出线路发生断路，模块将向控制器发送故障信号（注：要求被控设备的启动电流不小于4mA，否则可能引起误启动）
连接设备容量	最多可配接10只J-SAF-GST9213(Ex)消火栓按钮
安全栅参数	GST-AS-300型安全栅，U0=28V，I0=93mA，L0≤4.0mH，C0≤0.083μF
编码方式	采用电子编码方式，占用一个编码地址，编码范围可在1～242之间任意设定
指示灯	输入1指示灯：红色LED，监视状态时周期性闪亮，消火栓按钮按下时长亮； 输出1指示灯：红色LED，点亮消火栓按钮的回答确认灯时点亮，其余状态熄灭； 输入2指示灯：红色LED，接收到消防泵反馈信号时点亮，其余状态熄灭； 输出2指示灯：红色LED，启动消防泵时点亮，其余状态熄灭。
使用环境	温度：-10°C～+55°C 相对湿度≤95%，不凝露
壳体材料和颜色	不锈钢，白色
重量	1.56kg
防护等级	IP66
安装孔距	175mm
外形尺寸	196mm×215mm×86mm

四、GST-LD-8331模块箱结构特征

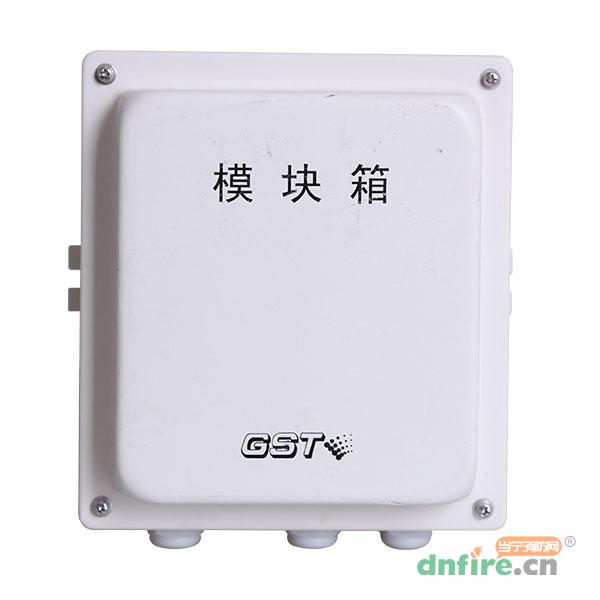

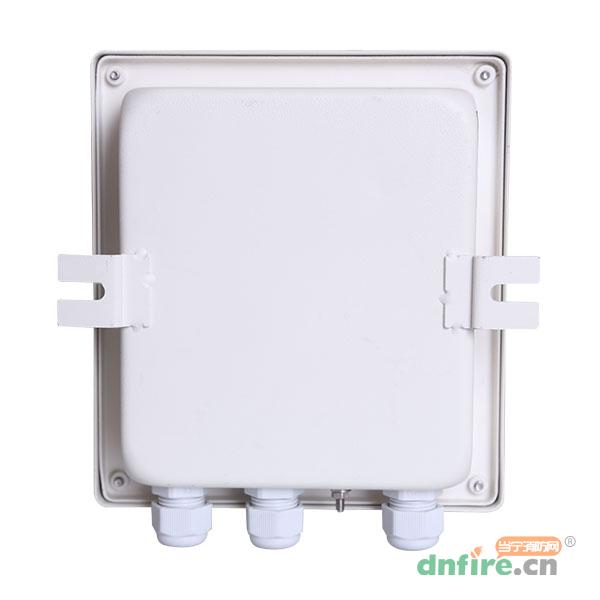

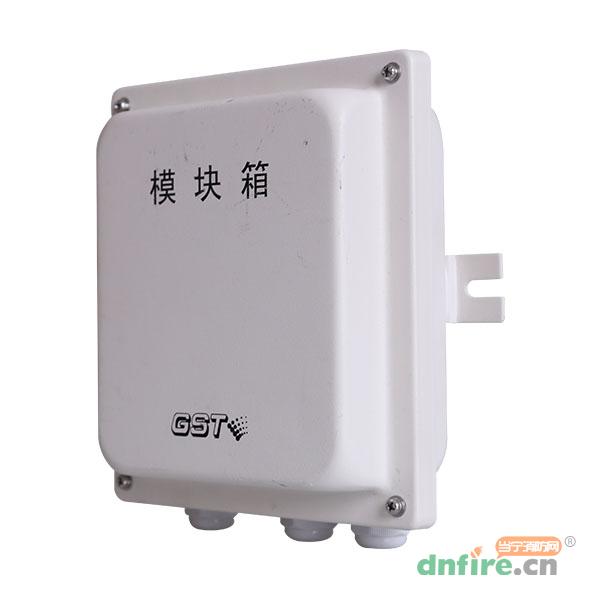

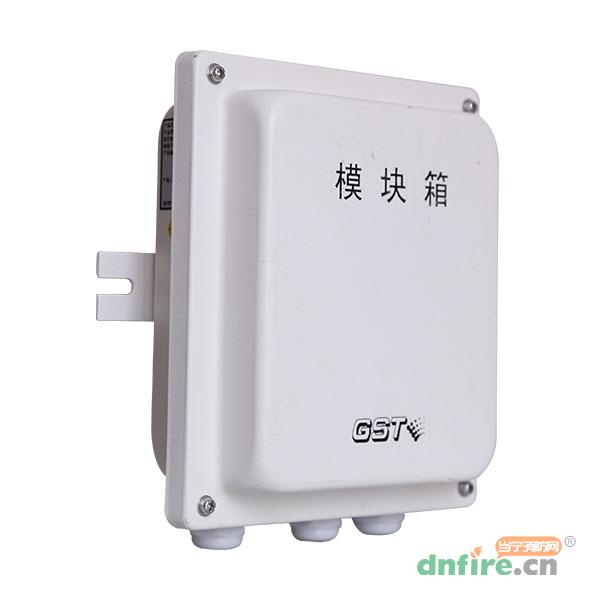

模块箱的外形示意图

五、GST-LD-8331模块箱工作原理

　　模块可连接消火栓按钮和消防泵。当模块检测到消火栓按钮按下时，会将该信息上报给控制器，同时启动消防泵。当模块检测到消防泵的反馈信息时，会翻转与消火栓按钮连接线的极性，从而点亮消火栓按钮的回答确认灯。在正常监视状态下，模块可对本安回路断路故障进行检测，当本安回路断路或消火栓按钮被摘除时，模块能将故障信息上传给控制器。

六、GST-LD-8331模块箱安装与布线

　　1.安装

　　安装前应首先检查外壳是否完好无损，标识是否齐全，确认无误后，用两只M6×60膨胀螺栓将模块箱固定在墙壁上即可。

安装示意图

　　2.接线

　　接线按下述步骤进行：

　　首先拧开上盖的紧固螺钉，将上盖取下。

　　将电缆线从模块箱的电缆接头孔中穿入，接到相应的端子上，紧固电缆接头。

　　安装上盖，用螺钉将上盖固定牢靠。

　　如果有未用到的电缆接头，用堵头堵死。

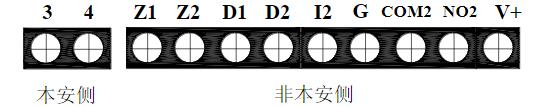

　　模块箱接线端子如下图所示

模块箱接线端子

　　其中本安侧端子为安全栅端子，非本安侧端子为模块端子：

　　I2、G：无源输入，连接消防泵反馈端

　　COM2、NO2：无源触点输出

　　V+、G:直流24V有源输出,V+为正，G为负

　　Z1、Z2：接控制器总线，无极性

　　D1、D2：接直流24V，无极性

　　3、4：即安全栅的3、4两端，接消火栓报警按钮，3为正，4为负

　　注意：模块箱应安装在安全区域，本安侧和非本安侧接线应分开，并保持一定距离(至少为50mm)。

　　3.布线要求

　　信号总线Z1、Z2采用阻燃RVS型双绞线，截面积≥1.0mm2；电源线D1、D2采用阻燃BV线，截面积≥1.5mm2。安全栅至报警按钮间的电缆应选用截面积≥1.0mm2的本安电缆，且电缆间分布电容不得大于0.083μF，分布电感不得大于4.0mH。本安电缆的长度计算参见GST-LD-8332中布线要求的相关内容。

布线示意图

七、GST-LD-8331模块箱使用及操作

　　编码操作：可利用本公司生产的GST-BMQ-2型电子编码器进行现场编码。编码时将编码器与总线端子Z1、Z2连接，输入“编码号”后，按“写码”键即完成编码工作。

八、GST-LD-8331模块箱应用方法

　　每个模块箱最多可配接10只消火栓按钮，消火栓按钮需串联连接。在消火栓按钮末端和消防泵反馈端需接4.7kΩ终端电阻。安全栅接地必须可靠，连接螺钉必须拧紧，不可松动，接地电阻不能大于4。

　　模块箱应用示意图如下所示，其中图1为单个模块箱控制一台消防泵的情况，图2为多个模块箱以及J-SAM-GST9124消火栓按钮同时控制一台消防泵的情况（启泵继电器电源可从D1D2取得，也可由泵控制箱内取得）。

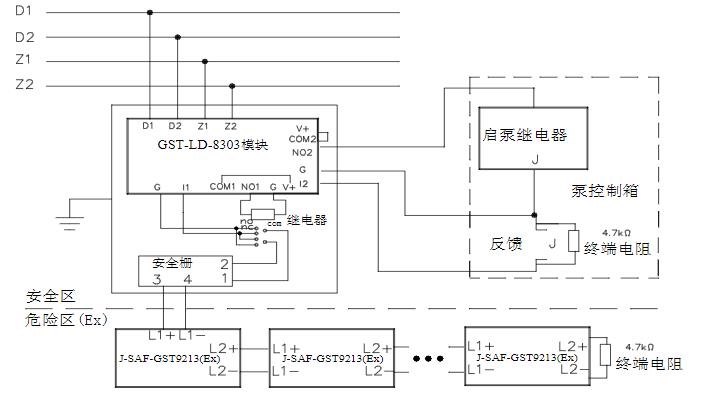

模块箱应用示意图1（单个模块箱控制一台消防泵）

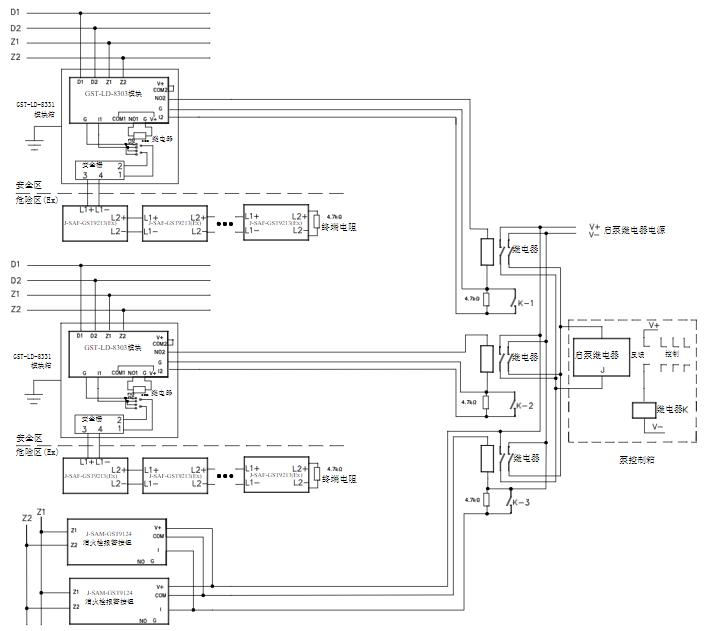

模块箱应用示意图2（多个设备同时控制一台消防泵）

九、GST-LD-8331模块箱注意事项

　　1.一只模块箱最多可连接10只消火栓按钮。

　　2.本安回路末端、消防泵反馈端都必须接入一只4.7kΩ不小于1/4W的终端电阻。

　　3.安全栅接地必须可靠，接地电阻不能大于4Ω。

　　4.安全栅属于一次性保护组件，损坏后应进行更换。

　　5.模块箱在应用过程中如发生故障，请返厂维修。
