翼捷A710系列火焰探测器的接线

继电器输出型接线端子定义:

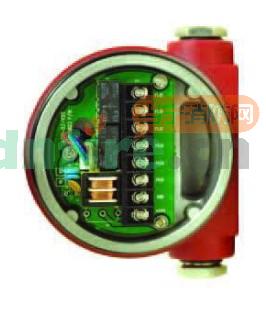

  打开翼捷火焰探测器的后盖.里面是用户使用的接线端子,接线端子如下:

FRJK/FRJD/FRJB  火警继电器的触点输出.FRJD为公共端.FRJK为开端、FRJB为常闭端,(负载能力2A/30VDC)

  (注:火警继电器的输出状态标示为正常状态,即无报警或不上电时状态)

FUK/FLJD/FUB故豫继电器的触点输出.FUD为公共端、FUK为常开端、FUB为常闭端,(负载能力2/V30VDC)

  (注:故障继电器的输出标示状态为不上电时或故障报警状态,上电后工作正常时,触点状态根反)

GND可复位供电电源负极:+24V可复位供电电源正极

接线端子

端子号

1

2

3

4

5

6

7

8

端子说明

+24V

0V

FRJD

FRJB

FRJK

FLJK

FLJB

FLJD

DC+

DC-

公共

常闭

常开

常开

常闭

公共

DC24V可复位电源

报警继电器

(标示状态为不上电或无报警状态)

故障继电器

(标示状态为不上电或故障报警状态)

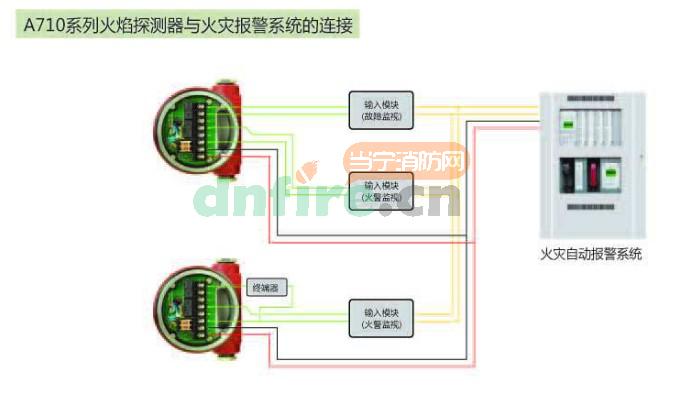

A710系列火焰探测器与火灾报警系统的连接

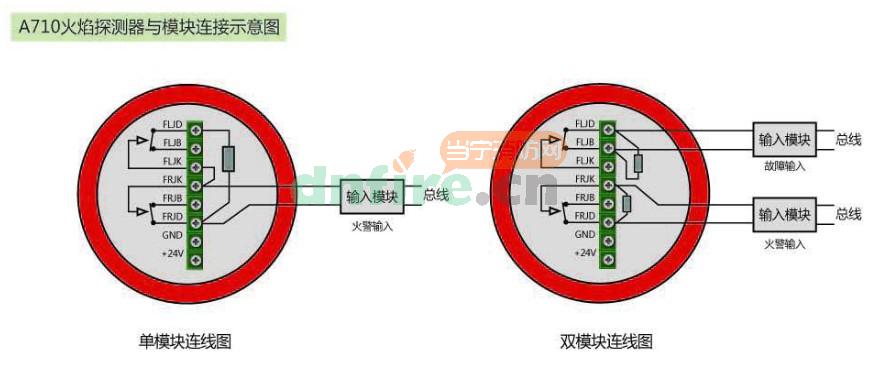

A710火焰探测器与模块连接示意图
