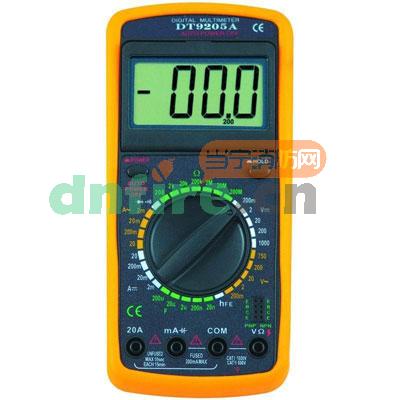

万用表又叫多用表、三用表、复用表等（也有人叫万能表）。万用表是一种多功能、多量程的测量仪表，一般万用表可测量直流电流、直流电压、交流电流、交流电压、电阻和音频电平等，有的还可以测交流电流、电容量、电感量及半导体的一些参数（如β）。常用的万用表有指针式万用表和数字万用表，对于做消防弱电系统的施工人员来说万用表是必不可少的工具之一，这里我们就针对如何使用万用表的电阻档对消防施工中线路进行检查。

　　（1）电阻的测量
　　将红笔连线插入“V、Ω”插孔内，黑性笔连线插入“COM”插孔不变，将量程开关旋至“欧Ω”区间并选择适当的量程，便可进行测量。这时要注意，数字万用表红表笔的电位比黑表笔的点位高，既：红表笔为“+”，黑表笔为“-”这一点与模拟万用表正好相反。
　　例子:使用DT830型表测量时，同样要注意显示值得单位与“欧姆Ω”区间内各量程上的所标明的单位相对应，例如当量程开关置于“2M”或“20M”档时，显示的数值以“MΩ兆欧”为单位；当量程开关置于“200”档时，以“欧Ω”为单位。
　　与模拟式万用表比较，用数字式万用表测量电阻的最大优点是，测量前不必进行欧姆调零。
　　（2）二极管的测量
　　将红表笔连线插入“V、Ω”插孔内，黑表笔连线插入“COM”插孔中；量程开关旋至标有二极管符号的档。将红表笔接二极管的正极，黑表笔接二极管的负极，显示屏显示出二极管的正向压降，以V为单位。如果显示屏左端出现“1”字（溢出数），说明两表笔接反，（反之，表笔按规定线路颜色测没接反，则说明线路接反，回路中正负极接错”）应将两表笔调换再测。若调换后，左端仍显示”1“或者两次测量均有电压或零，则说明二极管已损坏。（针式万用表用10K档）（不同型号的万用表测量的具体数值与方法不同）。
　　要注意，数字万用表的各电阻档的测试电流都很小，均小于1mA，故通常不测二极管和三极管等非线性元件的正向电阻，而测它们的正向压降。
　　（3）检查线路的通断情况
　　将量程开关旋至标有符号“→﹢·)))”档,表笔插孔位置和测量电阻时相同。让俩表笔触及被侧电路的两端。若仪表内的蜂鸣器发出叫声,说明电路通。(俩表间电阻小于70Ω欧姆)。反之,则说明电路不通，或接触不良。安防监控&可视对讲系统中经常用来测试视频线通否；
　　使用通断测试功能必须注意的是：
　　①被测电路不能带电,否则会误判,甚至会损毁仪表。
　　②仪表在不用的情况下最好将量程开关旋至交流电压最高档,以防下次使用时疏忽换档而损毁仪表；
　　（附）消防＆安防工程中利用万用表测量判断设备、回路好坏的参考指数：

　　另外，火灾自动报警系统导线敷设后，应用500V兆欧表测量每个回路导线对地的绝缘电阻，该绝缘电阻值不应小于20MΩ。
　　单位：1MΩ=1000KΩ=10^6Ω
