一、问题描述

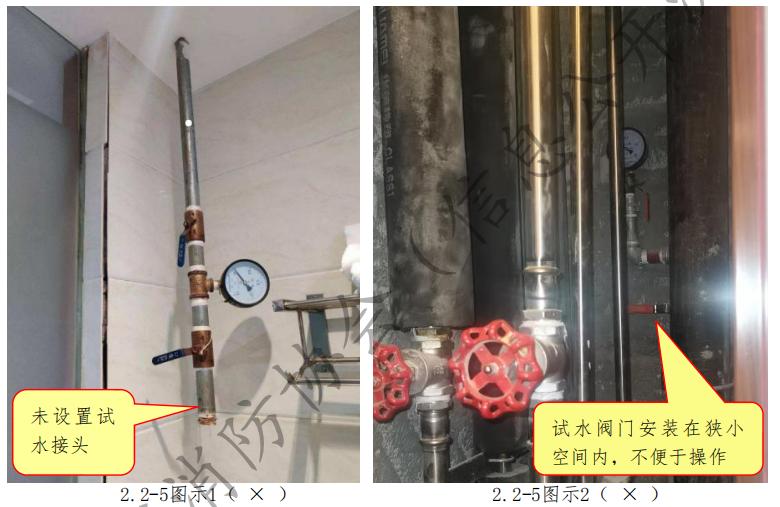

　　1.末端试水装置未按规范要求安装与该区域同等流量系数的试水接头及采用孔口出流方式。表现为：直接采用DN25管替代试水接头作为出水口。如上图示1

　　2.试水阀安装位置不符合规范要求。表现为：安装在狭小空间里，不便于操作。如上图示2

二、规范要求

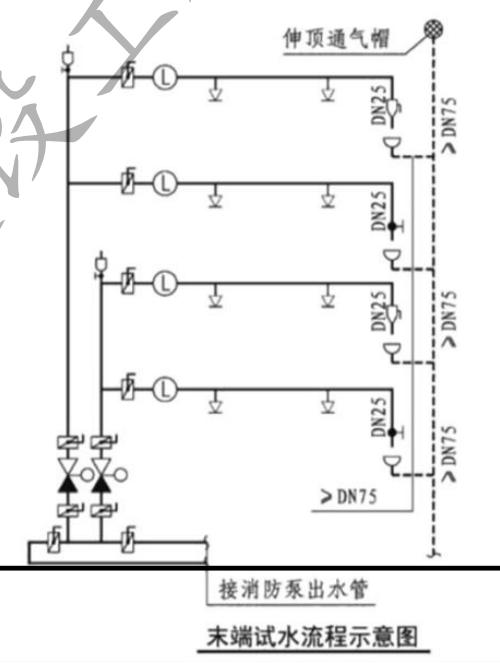

　　1.《自动喷水灭火系统设计规范》GB50084-2017第6.5.2条规定：末端试水装置应由试水阀、压力表以及试水接头组成。试水接头出水口的流量系数，应等同于同楼层或防火分区内的最小流量系数洒水喷头。末端试水装置的出水，应采取孔口出流的方式排入排水管道，排水立管宜设伸顶通气管，且管径不应小于75mm。

　　2.《自动喷水灭火系统施工及验收规范》GB50261-2017第5.4.5条规定：末端试水装置和试水阀的安装位置应便于检查、试验，并应有相应排水能力的排水设施。

三、隐患影响

　　1.末端试水出口未采用与该区域同等流量的试水接头出水，将造成不能正确模拟开放一只喷头测试喷头可靠启动系统的试验；未采用孔口出流方式，出水口直接与管道连接或软管连接，将改变试水接头出水口的水力状态，影响测试结果。

　　2.试水阀安装在狭窄空间或不便于操作、观察的位置，影响调试和维修、维护。

四、纠正措施

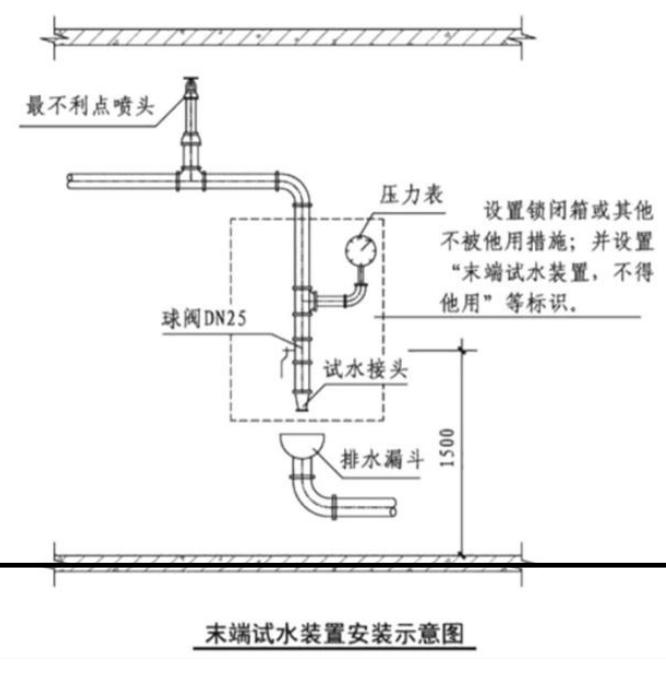

　　1.图示1，在出水口加装与该区域或防火分区喷头同等流量系数的试水接头，按“末端试水装置安装示意图”中的方法，增设排水漏斗和排水管；或是条件允许的直接排至污水池等有排水能力的排水设置中。

　　2.图示2，将末端排水管移至管井前部，或调整管井内管道的布置，留有足够的操作、维修空间。

　　3.施工前应详细阅读设计图纸及了解规范要求，对施工班组进行交底到位，工序交接进行验收并记录，严格执行工程质量检验制度。

来源：《广西建设工程消防施工质量常见通病防治手册》2024版
