笔者作为一名从事消防报警设备多年的专业技术人员，今天就A710/UVIR2红紫外复合火焰探测器与火灾报警控制器的接线为大家做出介绍。
　　
　　A710/UVIR2红紫外复合火焰探测器可以接入可以任意厂家的消防火灾报警控制系统连接，通过输入模块，将火焰探测器的火警、故障等信号传送至火灾报警控制系统。
　　

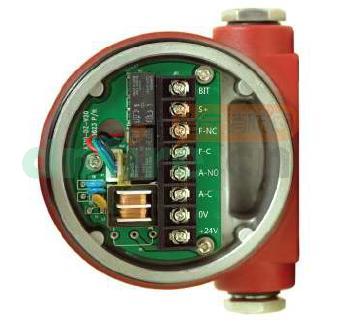

　　请打开探测器的后盖，里面是用户使用的接线端子，接线端子如下：

　　FLK/FLD/FLB故障继电器的触点输出，FLD为公共端、FLK为常开端、FLB为常闭端，(负载能力2A/30VDC)
　　
　　FRK/FRD/FRB火警继电器的触点输出，FRD为公共端、FRK为常开端、FRB为常闭端，(负载能力2A/30VDC)
　　
　　GND可复位供电电源负极
　　
　　﹢24V 可复位供电电源正极
　　

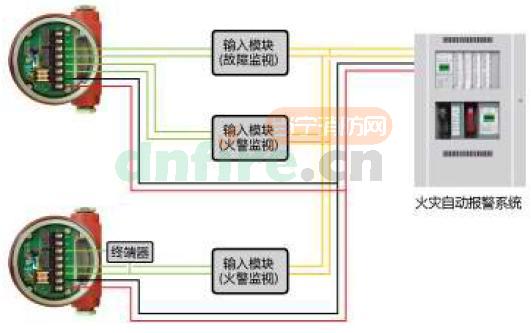

　　A710/UVIR2红紫外复合火焰探测器连接示意图：

A710/UVIR2红紫外复合火焰探测器连接示意图

　　A710/UVIR2红紫外复合火焰探测器布线要求：
　　
　　所有信号线均采用Rvs-2×1.5mm线，信号电缆要走单独缆架与动力电缆隔开。
　　
　　布线施工应当严格依据设计图纸。
　　
　　导线应当穿入金属电线管。
　　
　　施工中应当注意不要将导线的外皮拉破。
　　
　　导线的连接处应当焊接，采用绝缘包装处理，也可以采用专用夹件连接。
　　
　　导线之间、导线和电线管之间的绝缘阻抗应当达到20兆欧。
