JTGB-UF-XSS665红外多参量火焰探测器是基于广泛收集监控现场存在的宽范围红外辐射能量，经由红外传感器将红外辐射能量转换为电压信号，而后经硬件电路进行滤波、放大、整形将外界干扰进行消除，再经CPU的数字信号处理，来进一步判别监控现场情况，一旦发现监控现场出现火焰特征红外谱线，立刻发出报警信号，详细工作原理如下：多参量红外火焰探测器是由主通道、辅助通道和现场红外场辐射能量监探通道所组成：

　　(1)主通道用来测量火焰所发出的特征红外线，该特征红外线波长窄而单一，用窄通道、峰值透过率在该波长的热释电元件将该红外信号转换为电压信号，经阻抗变换、低频带通三级放大和整形电路，将火焰的红外特征信号的幅度大小和火焰闪动的频率信号送入CPU，以备进行数字运算处理。

　　(2)辅助通道用来测量火焰发生时不会产生的红外线波段的红外线，同样用窄通道、峰值透过率在该波长的热释电元件将该红外信号转换为电压信号，经阻抗变换、低频带通三级放大和整形电路，将现场的非火焰人工光源所产生的红外信号幅度大小和闪动情况送入CPU，以备进行数字运算处理，以便消除人工闪动光源和闪动的太阳光反射的干扰。

　　(3)现场红外场辐射能量监探通道用来测量现场产生的红外辐射场能量的幅值大小，它是直流量，用热电堆元件将红外辐射场能量转换为电压信号，经阻抗变换，放大器放大，将现场的红外辐射场能量的幅值大小送入CPU，以备进行数字处理，以便提供火灾发生前的预警信号和鉴别真假火灾的信息。

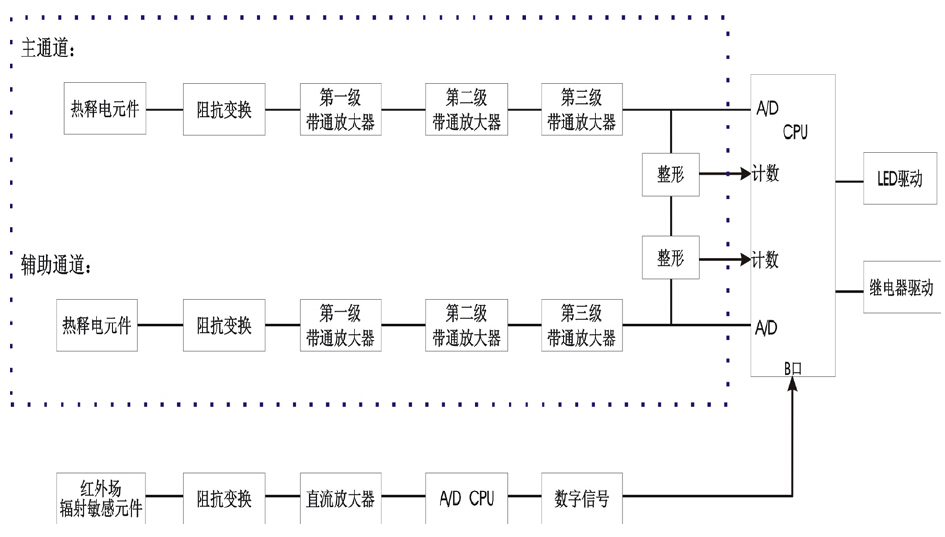

多参量红外火焰探测器原理框图

　　最终CPU将这三个通道的信号进行数字处理，去伪存真，将干扰信号去掉，当火焰特性信号达到设定的规定值时，CPU发出报警信号，并驱动LED和相应的继电器。另外，当火焰特性信号没有达到规定的值时，而现场的红外辐射场能量的幅值大小达到设定的规定值时，表明监控现场存在火灾隐患，探测器发出预警信号，起到有备无患的作用。
