一、C630点型可燃/毒性气体探测器(液晶显示)安装方法：

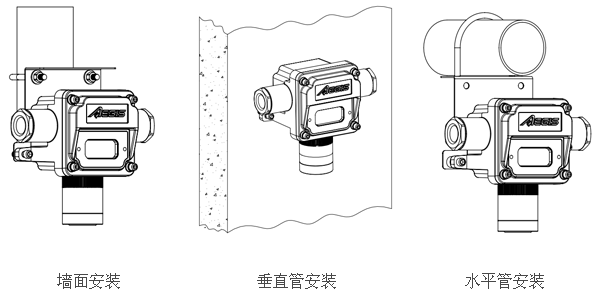

　　C630点型可燃/毒性气体探测器安装时，气体传感器应朝下，避免灰尘或雨水在传感器上堆积或进入传感器内，通常应记录探测器的安装位置。调节安装支架，将探测器固定到墙壁上，或直径为50mm～80mm的水平或垂直立柱上。

　　具体如图所示。把C630点型可燃/毒性气体探测器安装在安装支架上的步骤如下：

　　1）取下探测器的安装U型卡环；

　　2）松开安装支架上的螺丝；

　　3）调节合适的安装支架的方向，将U型卡环插入立柱；

　　4）紧固支架上的锁紧螺丝；

　　5）紧固U型卡环的锁紧螺丝。

　　拆卸支架的步骤与上相反。

　　二、C630可燃气体探测器的接线

　　1、电缆选择

　　探测器电源电压要求在12VDC-36VDC之间。鉴于电线电阻会导致压降，应确保电源线到探测器的端口最小供应电压为12VDC，探测器与总线型控制器（M600）之间的通讯线可保证电缆横截面积为1.5mm2时，可靠通讯距离为1000m。

　　建议电缆选用RVV（或KVV）聚氯乙烯绝缘、聚氯乙烯护套控制电缆或RVVP（或KVVP）聚氯乙烯绝缘、聚氯乙烯护套屏蔽控制电缆等四芯屏蔽电缆，电缆屏蔽层与控制器机壳相连并接地。当采用RVV电缆时，应穿金属管并将金属管与控制器机壳相连再可靠接地。屏蔽层在探测器端可接在探测器外壳体的接地柱上，请务必注意探测器和控制器的单端接地。

　　2、火灾报警控制器与可燃气体探测器的连接

　　参照控制器与探测器接线图将探测器与控制器对应接线端子连接如下图。
