GST-BF003I点型可燃气体探测器通过三芯电缆与处在安全区的可燃气体报警控制器连接，其中两根线为DC24V电源线，另一根为4mA～20mA信号线。本探测器防爆标志为ExdIICT6，适用于石油、化工、机械、医药、储运等行业爆炸危险环境的1区和2区，不适用于0区及煤矿井下环境。

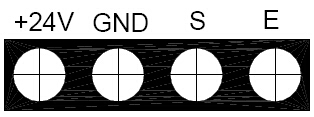

　　GST-BF003I点型可燃气体探测器端子接线：

　　+24V、GND：接可燃气体报警控制器DC24V电源，+24V接D+，GND接D-

　　S：4mA～20mA信号输出端

　　E：探测器机壳保护地端子

　　GST-BF003I点型可燃气体探测器布线及安装要求:

　　GST-BF003I点型可燃气体探测器安装方式与GST-BF003M点型可燃气体探测器相同。

　　GST-BF003I点型可燃气体探测器必须与可燃气体报警控制器相连构成可燃气体监测报警系统，连接探测器和可燃气体报警控制器的电缆应使用阻燃铜芯多股导线的电缆，在1区和2区，线芯截面均应不小于1.0mm2，电缆外径为φ8mm～φ10mm，所用电缆还应符合使用环境的其他要求，如耐热、耐腐蚀、防火等。无特殊要求时，可使用RVV3×1.5。线路走向等都应符合相应爆炸危险环境的要求。电缆线路在爆炸危险环境中严禁有中间接头，在特

　　殊情况下，电缆线必须安设中间接头时，只允许在2区内采用相应的防爆接线盒（BHD51-3/4B型）加以保护，方可进行中间连接。
