SSDH-S612剩余电流式电气火灾监控探测器端子接线图

  SSDH-S612剩余电流式电气火灾监控探测器能通过对下级传送的信号进行智能分析处理,由此可判断下级终端每一只电流互感器的状态,并通过RS485通讯网络将下级终端每一只电流互感器的故障、报警等信息发送给上级,完成监控、报警的综合处理,本文介绍的是SSDH-S612探测器的端子接线图。

  SSDH-S612剩余电流式电气火灾监控探测器的上下各有一排端子,下面是各排端子的接线示意图。

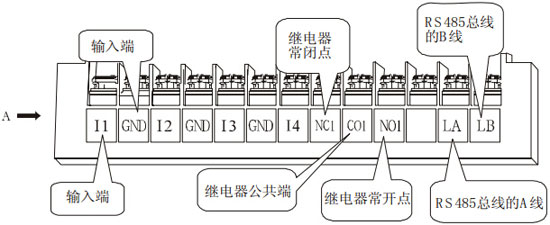

SSDH-S612剩余电流式火灾探测器A排端子接线图

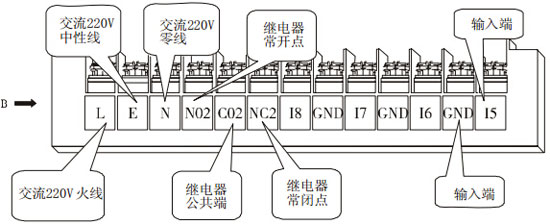

SSDH-S612剩余电流式火灾探测器B排端子接线图

  RS485A、RS485B:信号总线端子,主要用于与控制器进行通讯使用。

  常开(闭)端子:继电器输出端子

  交流220V端子:为设备正常使用提供供电电源

  输入端子:为设备动作信号输入端
