JSA-PM-GM601B手动火灾报警按钮安装接线

  JSA-PM-GM601B手动火灾报警按钮采用插拔式模块设计,安装方便,可联动现场外部设备(如声光报警器、警铃、门灯等),本文主要介绍了JSA-PM-GM601B手报的安装接线示意图。

  1、安装步骤

  将导线从GM600底座背面穿过方孔,用Ф4自攻螺钉将底座固定在86H50型预埋盒上,待接好线后将JSA-PM-GM601B插接于底座上,底座安装时应注意方向,底座上标有安装向上标志。

JSA-PM-GM601B手动火灾报警按钮安装示意图

  2、端子接线说明

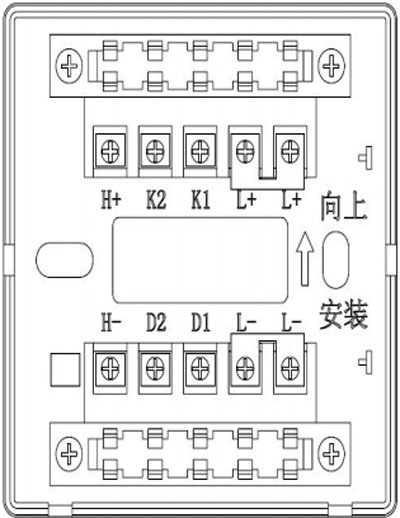

JSA-PM-GM601B手动火灾报警按钮端子示意图

  L+、L-:信号总线分极性;

  K1、K2:无源输出端子,当报警按钮按下时,无源触点闭合,可直接控制外部设备;

  D1、D2:与火警电话线连接;

  H+、H-:未用
