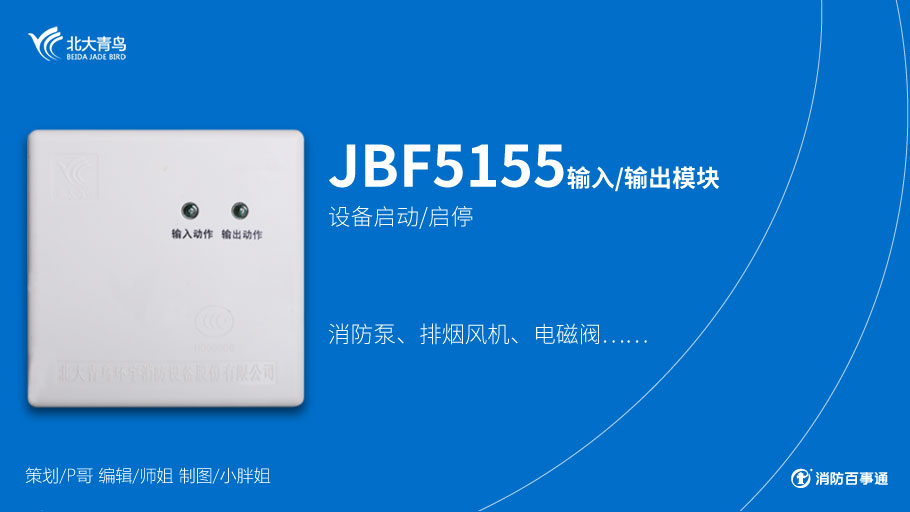

北大青鸟消防JBF5155模块接线方式

JBF5155模块接线

JBF5155模块接线

JBF5155模块接线

JBF5155模块接线

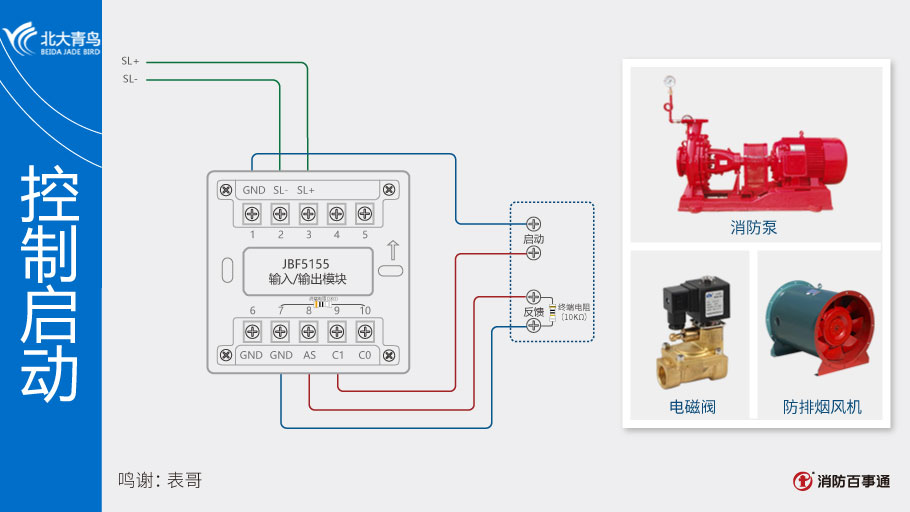

  JBF5155输入/输出模块控制启动时,停止输出端(端子7、10)需并联3KΩ的电阻,反馈端并联10KΩ的终端电阻。

JBF5155模块接线

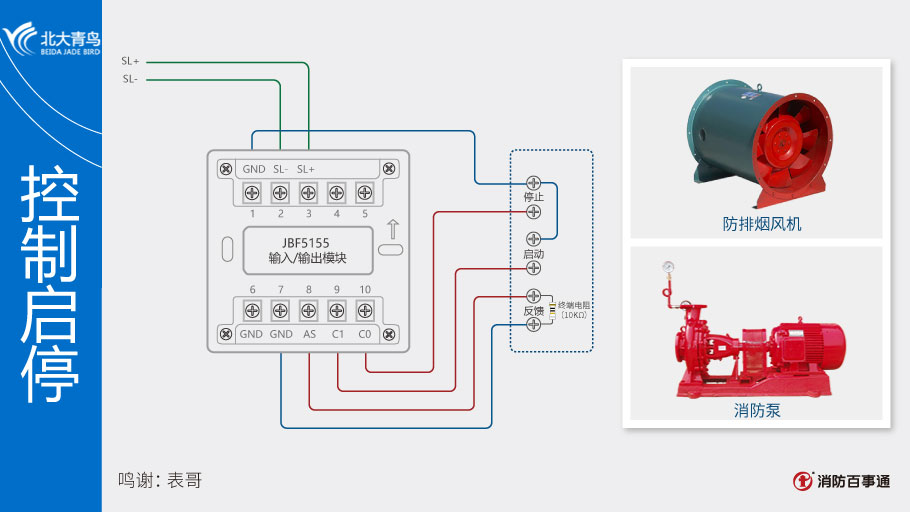

  1、JBF5155配接JBF-11SF或JB-QB-JBF5010型火灾报警控制器多线手动控制盘,可通过主机设置,输出持续/脉冲DC24V信号。

  2、JBF5155输入/输出模块的输出方式可以通过更改控制器“设置多线登记及故障检测”菜单下的“输出状态”进行设置,其中“0”代表持续输出,“1”代表单次输出。

  3、持续输出时仅C1端子输出,“启动”状态输出24V电压,“停止”状态不输出。

  4、单次输出时C1,C0都有输出信号,“启动”时C1输出24V电压,2秒后停止输出;“停止”时C0输出24V电压,2秒后停止输出。

JBF5155模块接线

JBF5155模块接线

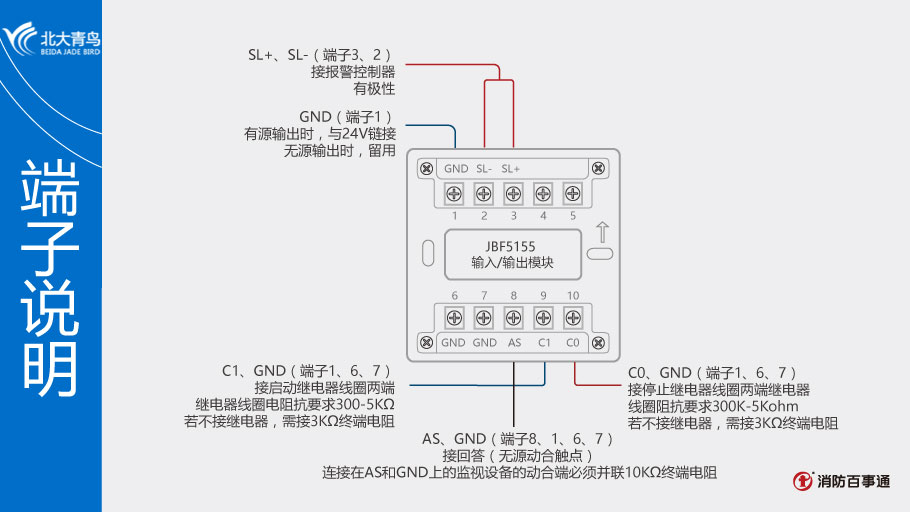

  1、模块使用2线制,区分正负极性,建议线型NH-RVS-2×1.5mm2,通讯距离≤1500米。

  2、输出触点容量为:C1启动输出、C0停止输出DC24V/80mA。

  3、模块终端监视电阻:反馈端10KΩ/停止输出端3KΩ。

[当宁消防网-消防产品之家。当宁消防网为您提供各消防器材的消防产品手册、说明书、检测报告、图片视频等资料,还有各种消防设备的评测、资讯、报价等]

下一篇:泰和安TX3400隔离式安全栅接线图
上一篇:北大青鸟消防JBF-3141控制模块接线图大全

当宁消防网

相关文章


用户评论

    匿名用户评论等级: 5

    这个模块可以用在多线盘控制风机和消防喷淋控制柜吗?

    管理员:

    这是多线模块呢,不过需要与你现场的火灾自动报警系统兼容,得看你现场的系统品牌型号了

    2021-05-15 07:09:20

    匿名用户评论等级: 0

    这个用接24v 吗

    管理员:

    不需要工作电源

    2020-03-24 16:09:37

    匿名用户评论等级: 0

    模块输出线GND和C1那个是正极

    管理员:

    GND肯定是地,作为负极的

    2020-03-11 00:44:45

    匿名用户评论等级: 0

    接线图

    2019-11-01 15:20:02

    匿名用户评论等级: 5

    控住启动是持续输出、控制启停是脉冲点输出?

    2019-10-15 13:05:05

    匿名用户评论等级: 0

    多线模块从主机到设备电压8点几,反馈电阻也是10k,线路不接地,不短路为什么为报故障

    管理员:

    电压8,不正常的吧。你可以直接把多线模块接到控制室多线盘上看看电压是多少,对比看看是线路还是设备问题

    2019-09-19 10:04:55

    匿名用户评论等级: 0

    如何区分有源和无源

    管理员:

    简单说输出是不是有24V电,有电的是有源,没有的就是无源

    2019-08-12 10:58:13

    匿名用户评论等级: 0

    专线启动怎么没反馈要加3K电阻吗?

    管理员:

    启动端子不需要电阻

    2019-07-18 16:41:02

    匿名用户评论等级: 0

    7-8端反馈线接反会出故障吗

    管理员:

    接反不会引发故障的,是不是电阻没接

    2019-07-08 23:07:23

    匿名用户评论等级: 0

    电阻需要分方向吗

    管理员:

    电阻是无极性的,不需要分方向的。

    2019-06-20 11:56:15
