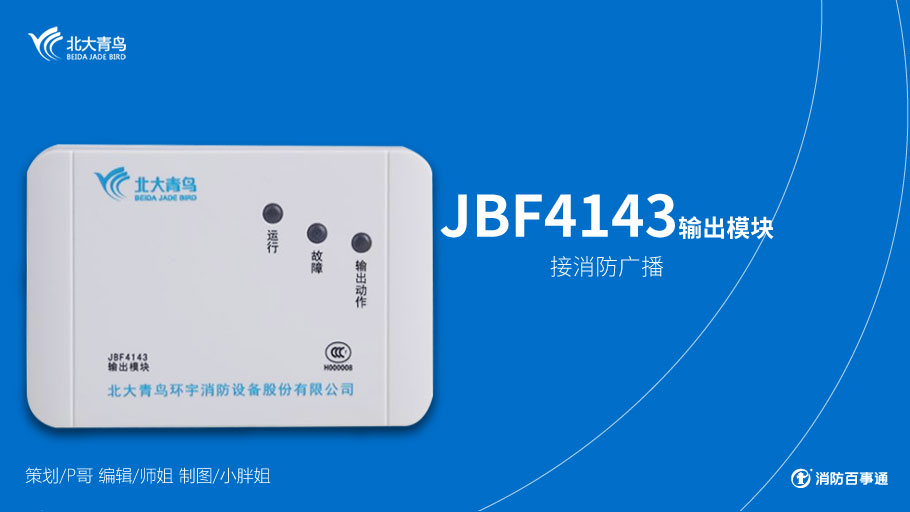

北大青鸟消防JBF4143输出模块接线

北大青鸟消防模块接线

北大青鸟消防JBF4143模块接线

北大青鸟消防JBF4143模块接线

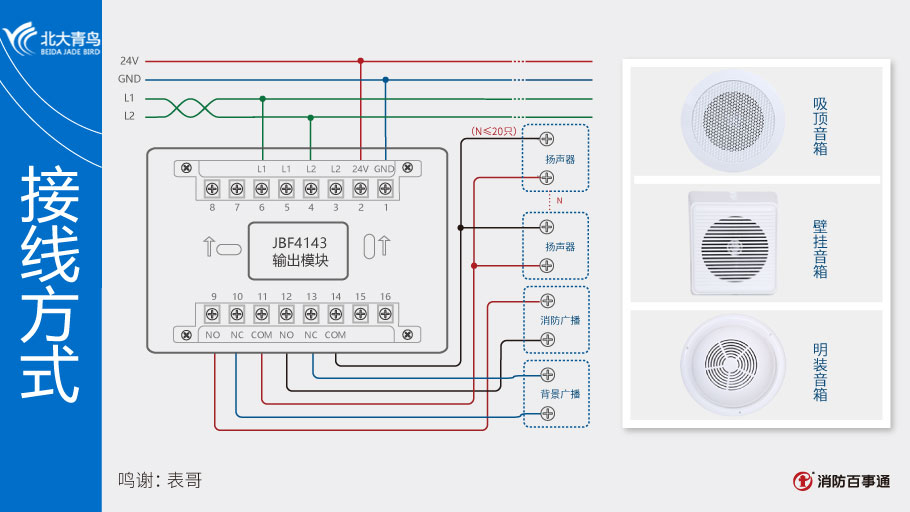

北大青鸟消防JBF4143模块接消防广播

  每只JBF4143输出模块后配接≤20只的3W火警广播音箱。

北大青鸟消防JBF4143模块接线

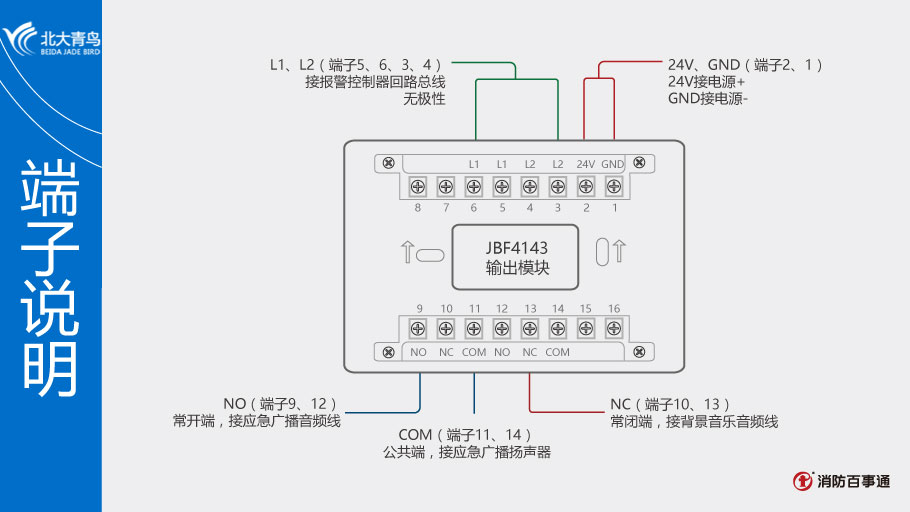

北大青鸟消防JBF4143模块端子说明

  1、两总线采用ZR-RVS-2×1.5mm2双绞线。

  2、电源线采用NH-BV-2×1.5~2.5mm2导线。

[当宁消防网-消防产品之家。当宁消防网为您提供各消防器材的消防产品手册、说明书、检测报告、图片视频等资料,还有各种消防设备的评测、资讯、报价等]

下一篇:泰和安TX3400隔离式安全栅接线图
上一篇:北大青鸟JBF4137中继模块接线

当宁消防网

相关文章


用户评论

    匿名用户评论等级: 0

    接广播,启动模块,主机报无反馈怎么回事?

    管理员:

    这应该自反馈的,模块动作指示灯亮了吗?现场音箱响的

    2020-03-18 03:19:47

    匿名用户评论等级: 0

    扬声器线不用进模块吗?

    管理员:

    需要的

    2020-03-08 01:49:59

    匿名用户评论等级: 0

    4143反馈怎么接

    管理员:

    接音箱广播,不是输入输出模块哦

    2020-01-16 03:27:03

    匿名用户评论等级: 0

    加继电器怎么接线

    管理员:

    有源输出,接到继电器的电源端子。模块动作,继电器得电

    2019-08-27 13:37:44

    匿名用户评论等级: 0

    输出模块的24V电压是独立的吗

    管理员:

    24V电压就是联动电源那一起的,声光那电源是一样的

    2019-08-27 10:00:46

    匿名用户评论等级: 0

    是不是广播模块上加电阻呢,不加显示故障呢

    管理员:

    需要加电阻的,电阻建议加载末端扬声器上。

    2019-08-01 04:20:20

    匿名用户评论等级: 0

    广播进线和出线接哪个端子?

    管理员:

    扬声器的线、广播主机那的线、背景音乐的线在第一部门都是有的哦

    2019-06-30 14:40:42

    匿名用户评论等级: 0

    怎么接继电器啊?

    管理员:

    这广播模块不需要接继电器啊

    2019-06-10 09:59:47

    匿名用户评论等级: 0

    143F替换4143模块显示故障,是不是未端没有加电阻引起吗

    管理员:

    看了下接线图,4143是需要电阻的。

    2019-05-27 12:08:50

    匿名用户评论等级: 0

    4143模块需要编码吗

    管理员:

    需要编码的

    2019-05-11 11:05:18
