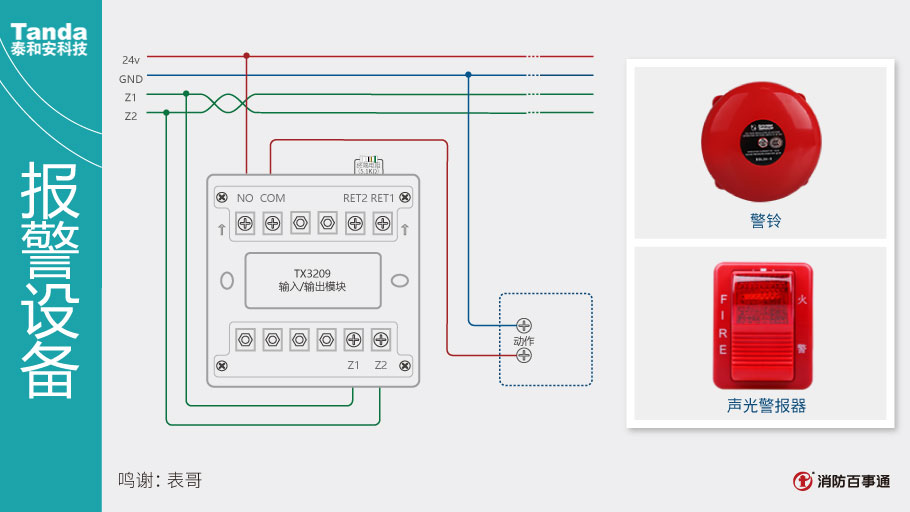

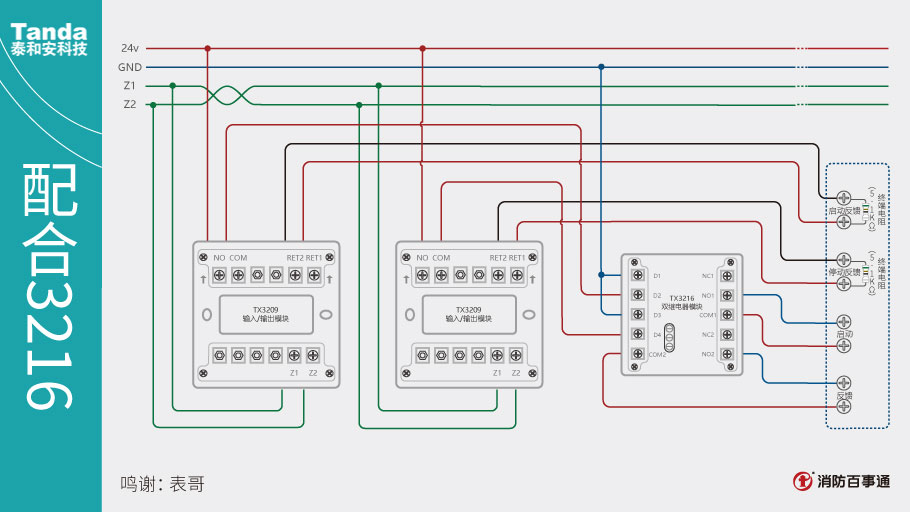

泰和安消防TX3209模块常见接线方式

泰和安消防产品接线

消防模块接线

泰和安消防接线

泰和安消防TX3209模块常见接线方式

泰和安消防TX3209模块常见接线方式

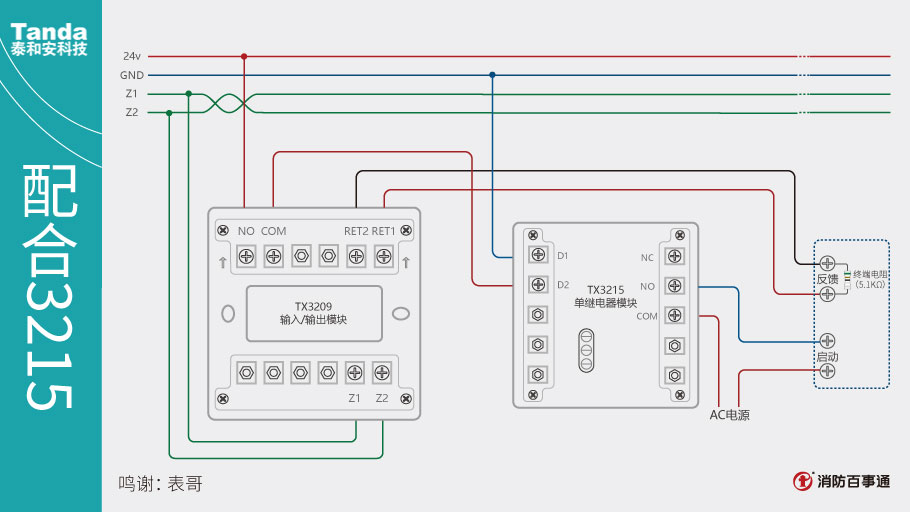

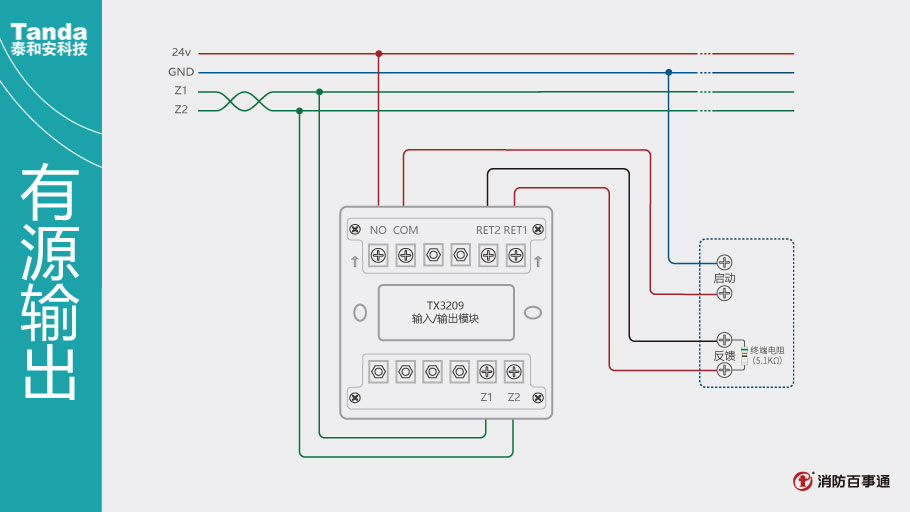

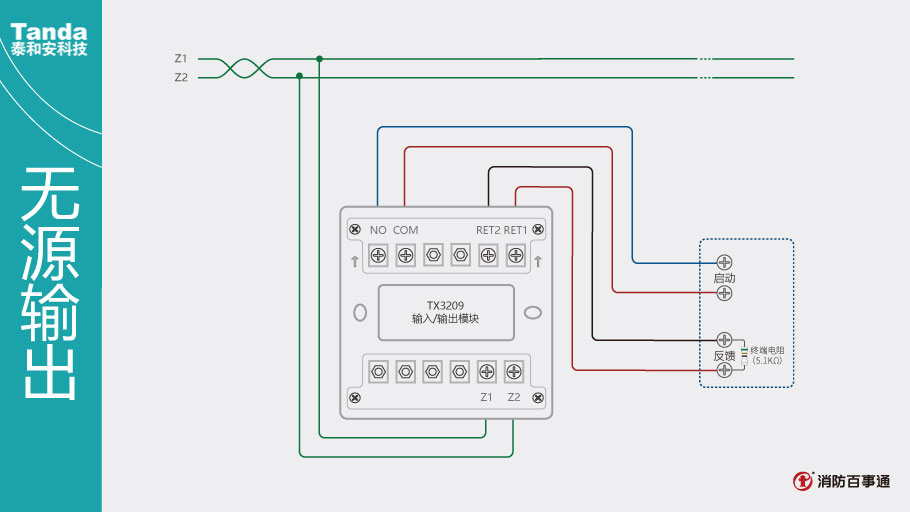

  1、对于反馈线必须在其末端配接一个终端电阻(5.1K/0.25W),否则控制器将报“反馈线”故障。

  2、对于控制线由于接有受控设备作负载,故无须配接终端电阻,不可断开受控设备做试验,否则控制器将报该模块“输出故障”。

泰和安消防接线

泰和安消防TX3209模块常见接线方式

泰和安消防TX3209模块常见接线方式

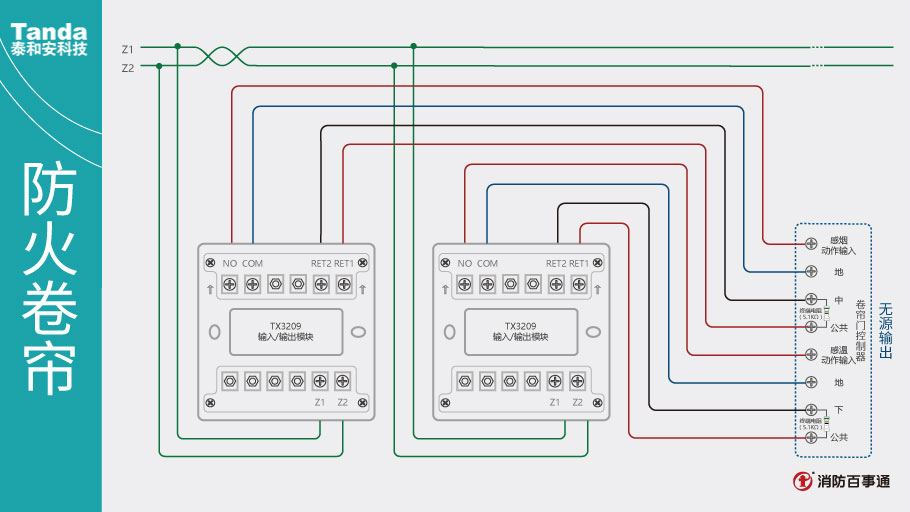

泰和安消防TX3209接防火卷帘

泰和安消防TX3209接防火卷帘

泰和安消防TX3209模块常见接线方式

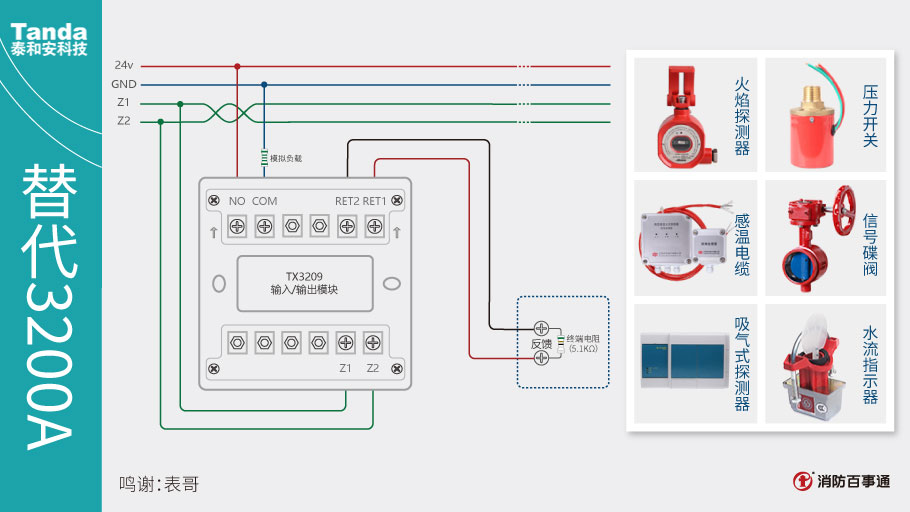

  在实际工程中不建议将控制模块直接当做输入模块使用。

泰和安消防TX3209模块常见接线方式

泰和安消防TX3209模块常见接线方式

泰和安消防TX3209模块常见接线方式

泰和安消防TX3209模块常见接线方式

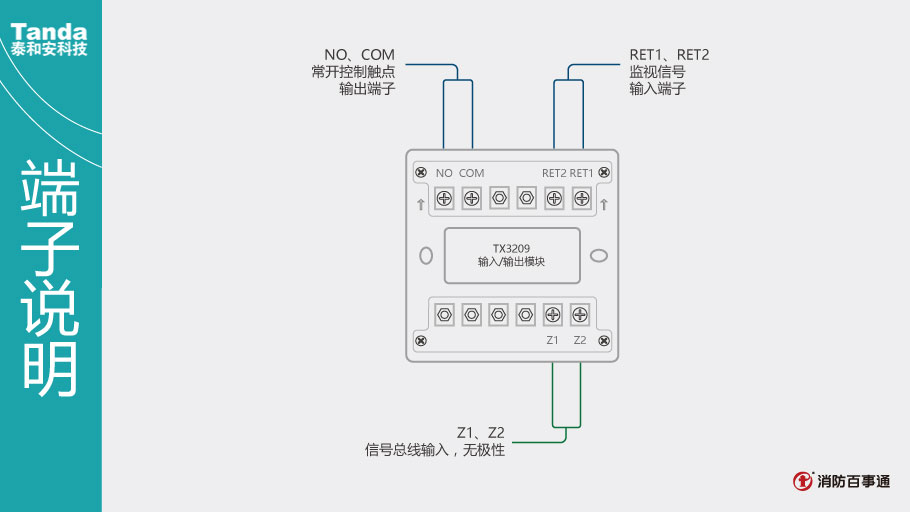

泰和安消防TX3209模块端子说明

  1、总线(BUS)采用RVS-2×1.0mm2或1.5mm2线。

  2、常开输出线采用BV-2×1.5mm2或2.5mm2线。

  3、反馈输入线采用RVS-2×1.0mm2或1.5mm2线。

  4、穿金属管(线槽)或阻燃PVC管敷设。
