海湾GST家用火灾安全系统设计说明

   GB50016-2014《建筑设计防火规范》自2015年5月1日起实施,明确>54M住宅宜套内安装探测报警,>100MM住宅应安装探测报警。GST家用火灾安全系统为满足该标准对住宅消防报警要求而设计。GST家用火灾安全系统中家用火灾报警控制器由GST-DY-JA2200家用火灾报警控制器专用电源箱提供DC24V电源,采用用内部总线与家用火灾探测器通讯,接收探测器上传的火警和故障信息。能够预存两组用户电话号码,当家用火灾报警控制器收到探测器上传的火警信息后,立即发出声光报警信号并显示相应火警信息,同时自动拨打预存号码,并发出语音或短信报警。配接了火灾报警控制器,还能够通过外部总总线及时上传火警或故障报警信息。

  GST家用火灾安全系统配置调试介绍:

  (1)根据规划确定隔离器、家用火灾报警控制器和专用电源箱数量及配接的家用探测器种类和数量。

  (2)确定地址分配。

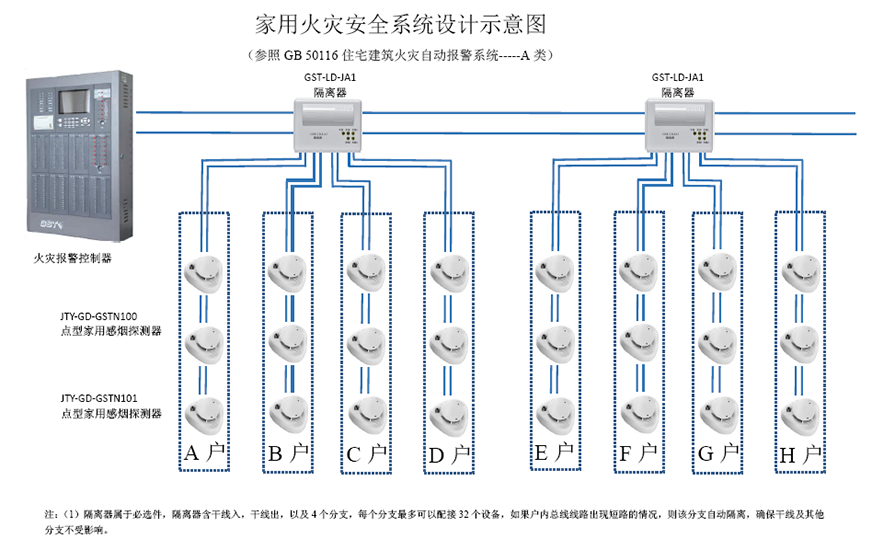

  GST家用火灾安全系统A类设计中,隔离器为必选件,不占地址,将回路中家用探测器按规划进行地址分配。

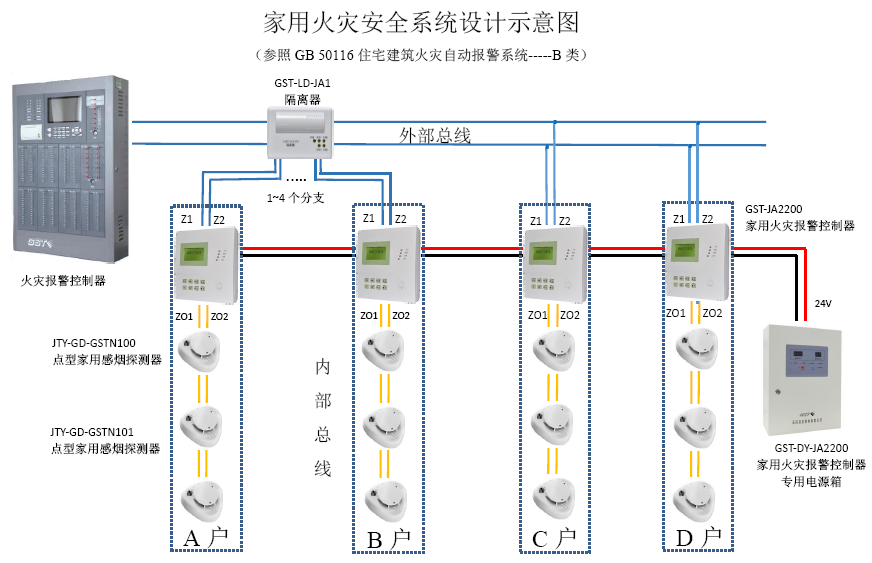

  GST家用火灾安全系统B类设计中,隔离器为可选件,不占地址,家用火灾报警控制器和专用电源箱、家用探测器均占地址点。

  例如在B类设计回路中配接设备如下:A、B、C、D户分别配置:1台家用火灾报警控制器、3只家用探测器、4户家用火灾报警控制器共用1台专用电源箱。地址分配如下:

  A户:1台家用火灾报警控制器地址为:1;3只家用探测器地址为:2、3、4;B、C、D户地址分配依次类推;1台专用电源箱地址为:17或回路中不重复的其它地址码。

  (3)按照地址分配对探测器进行编码。

  (4)进入家用火灾报警“控制器调试”菜单,选择“本机数据设置”进入子菜单依次设置起始地址和探测器数量,具体操作请参见产品安装使用说明书。(GST家用火灾安全系统A类设计忽略此步骤)

  (5)按上述步骤配置完所有家用设备(火灾报警控制器、专用电源箱和家用火灾探测器)

  (6)根据家用设备(火灾报警控制器、专用电源箱和家用火灾探测器)类型配置火灾报警控制器上的设备类型和定义(家用火灾报警控制器设备类型码为41;家用感烟探测器设备类型码为88)。

  (7)在火灾报警控制器上对家用设备(火灾报警控制器、专用电源箱和家用火灾探測器)进行注册、查询等操作,具体操作详见该产品说明书。

  以上家用火灾安全系统配置与调试仅供参考,具体操作请参考产品安装使用说明书。

  注:

  离器属于必选件,隔器含干线入,干线出,以及4个分支,每个分支最多可以配接32个设备,如果户内总线出现短路的情况,该分支自动隔离,确保干线其他分支不受影响。

  注:

  (1)支持家用火灾报警产品的火灾报警控制器包括GST200、GST500、GST5000、GST9000、N系列等;

  (2)1台家用火灾报警控制器可以配接最多16只家用火灾探测器;

  (3)1台GST-DY-JA2200家用火灾报警控制器专用电源箱最多可以配接36台家用火灾报警控制器;

  (4)1台GST-DYJA2200家用火灾报警控制器专用电源箱配接1台家用火灾报警控制器时,总线输出与家用火灾报警控器内部总线相连,地址与该家用火灾报警控器一致;配接多台家用火灾报警控制器时,总线输出与支线家用火灾报警产品的火灾报警控制器总线相连,单独占地址码,设备类型码为61;

  (5)隔离器属于可选件,离器含干线入,干线出,以及4个分支,每个分支最多可以配接32个设备,如果户内总线线路出现短路的情况,则该分支自动隔离,确保干线及其他分支不受影响。
