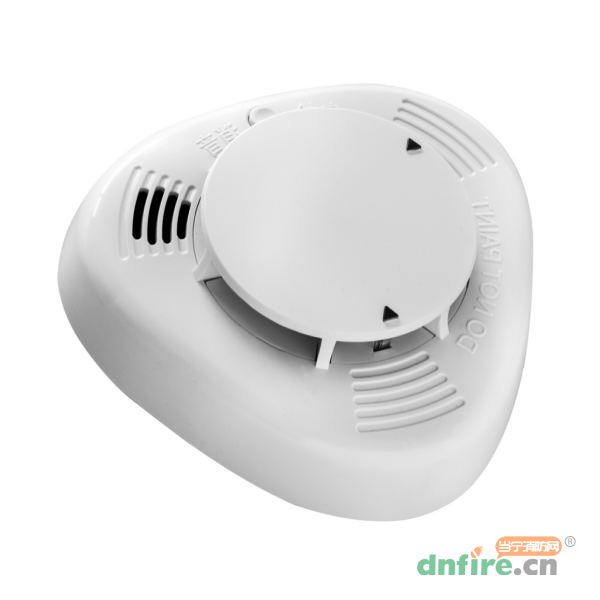

一、JTY-GD-GSTN101点型家用感烟火灾探测器产品概述

　　JTY-GD-GSTN101点型家用感烟火灾探测器是采用红外散射原理研制而成的点型家用光电感烟火灾探测器。本探测器结构新颖、外形美观、性能稳定可靠、抗潮湿性强，适用于家庭、宾馆、饭店、办公楼、教学楼、银行、仓库、图书馆、计算机房及配电室等场所。

　　注意：本产品不适用于有腐蚀性气体挥发的场所，如有特殊需求，请选择海湾公司其它相应的工业用产品！

二、JTY-GD-GSTN101特点

　　1、地址编码可由电子编码器事先写入，也可由控制器直接更改，工程调试简便可靠。

　　2、单片机实时采样处理数据、并能保存14个历史数据，曲线显示跟踪现场情况。

　　3、JTY-GD-GSTN101具有温度、湿度漂移补偿，灰尘积累补偿及故障自诊断功能。

　　4、无极性二总线信号。

　　5、家用感烟火灾探测器内置蜂鸣器，可以在现场进行火警及故障的提示。

三、JTY-GD-GSTN101家用感烟火灾探测器技术特性

工作电源	信号总线：总线24V 允许范围：16V～28V
工作电流	信号总线：监视电流≤0.25mA 报警电流≤1mA
指示灯	红色：正常时周期性闪亮，报警时常亮 黄色：故障时周期性闪亮
编码方式	电子编码（编码范围为1～242）
声压级	最大声压级介于45~75dB之间@1m，A计权
保护面积	当空间高度为6米～12米时，一个探测器的保护面积，对一般保护场所而言为80平方米。空间高度为6米以下时，保护面积为60平方米。具体参数应以《火灾自动报警系统设计规范》(GB50116)为准。
线制	信号二总线无极性
使用环境	温度：-10℃～+55℃ 相对湿度：≤95%，不凝露
外形尺寸	长117mm，宽115mm，高42mm（不带底座，带底座高度45mm）
外壳防护等级	IP30
壳体材料和颜色	ABS，白
重量	约140g
安装孔距	45mm～75mm
执行标准	GB22370-2008

四、JTY-GD-GSTN101家用感烟火灾探测器结构特征与工作原理

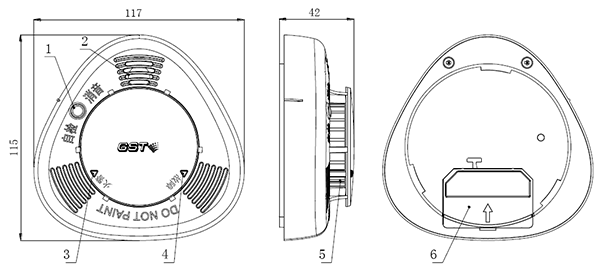

　　1、探测器外形示意图如图所示，各部分说明如下：



　　①按键

　　②发声孔

　　③火警/运行指示灯(红色)

　　④故障指示灯(黄色)

　　⑤烟雾探测单元

　　⑥盖板

　　2、工作原理

　　探测器采用红外光散射原理探测火灾，内置红外发射管与红外接收管。

　　在正常状态下，接收管只会接收到很弱的红外光信号；由于烟尘会使红外光发生折射，因此，当有烟尘进入时，接收光信号便会增强，当烟尘达到一定浓度时，光强也随之变强到一定程度；当探测器判断当前光强持续超过报警光强门限，则探测器会输出报警信号。

　　红外发射管采用脉冲方式工作，可降低干扰信号、降低功耗、有效延长产品使用寿命。

1、如您在购物过程中遇到配送、支付、售后、购买等问题，请您参照 http://www.dnfire.cn/article-39.html 或发送邮件至webmaster@dangning.cn，我司客服会为您妥善处理；
2、JTY-GM-GST9611点型光电感烟火灾探测器的产品问题，请您点击进入；
3、关于JTY-GM-GST9611点型光电感烟火灾探测器安装使用调试等问题，欢迎您来消防百事通的相关问题频道与网友讨论交流或咨询管理员；

当宁消防网提醒您在收到货物时要对货物的外包装进行检查，如果因运输过程中包装有破损、开裂、雨淋等问题，您可以拒绝签收！

服务承诺
当宁消防承诺：所售商品都是正品行货，我们将严格按照国家三包政策，针对所售品履行保修、换货和退货的义务。企业客户在提供《一般纳税人证书》、《营业执照》、《税务登记证》、《开户许可证》四类证件复印件后，可由当宁消防开具增值税发票。开好后，会以快递方式给您寄出。产品下单付款后，当宁消防物流部门会尽快发货，十五个工作日内将货物发出，特殊商品除外。我们还为您提供具有竞争力的商品价格和运费政策，请您放心购买！

注：因厂家会在没有任何提前通知的情况下更改产品包装、产地或者一些附件，本司不能确保客户收到的货物与当宁消防网图片、产地、附件说明完全一致。只能确保为原厂正货！并且保证与当时市场上同样产品一致。若当宁消防网没有及时更新，请大家谅解！

权利声明
当宁消防网上的所有商品信息、产品图片、购买评价等内容，是当宁消防网重要的经营资源，未经许可，禁止非法转载使用。

商品属性
[品牌]	海湾(GST)
[型号]	JTY-GD-GSTN101
[名称]	点型家用感烟火灾探测器
[尺寸]	长117mm，宽115mm，高42mm（不带底座，带底座高度45mm）
[防护等级]	IP30
[重量]	约140g
[执行标准]	GB22370-2008
