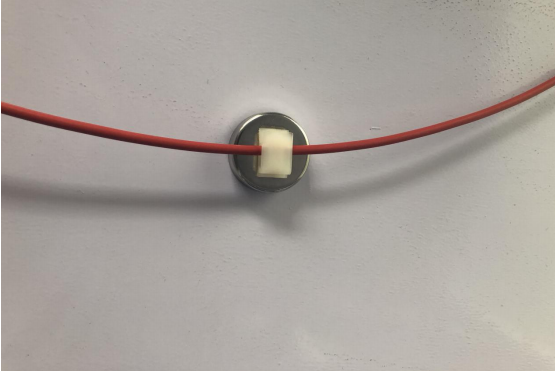

磁铁夹具尺寸：直径约 2.5cm

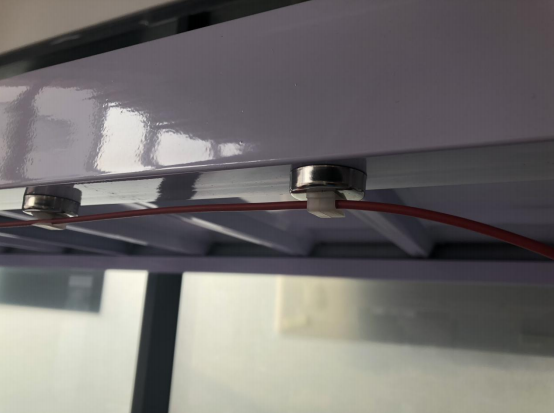

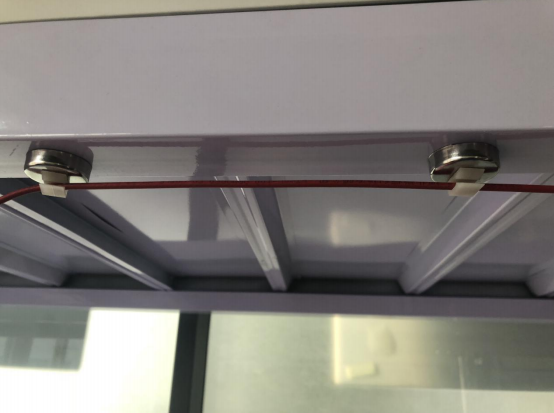

　　光纤敷设在货架上，采用磁铁夹具固定，磁铁夹具在安装使用时无需打孔、焊接固定，是强磁铁固定，安装方便，建议1-2米固定一个磁铁夹具。安装图如下所示：

　　分布式光纤测温系统光纤安装要求：

　　（1）光纤牵引至DTS主机控制柜一端需预留至少10米，以便光纤与尾纤的熔接。

　　（2）光纤接头处（或断点处）的两头需各预留至少10米光纤，以便光纤在地面上的正常熔接。

　　（3）预留的光纤环应盘好，并固定,光纤的弯曲半径不允许小于60mm。

　　（4）光纤安装前，应核对光纤的长度，并根据电缆长度及连接的距离来选配光纤。光纤或其接头避开交通要道和其它障碍物。

　　（5）敷设光纤前后，应对光纤外观进行检查；光纤应无破损。

　　（6）光纤接续盒必须固定。

　　（7）从汽车上卸载光纤最好使用叉车或吊葫芦把光纤从车上轻轻放置地上。光纤从汽车上卸载时，宜使用平直木板放置在汽车平台与地面之间，形成一个小于45º斜坡，用一绳子穿过光纤盘的中间孔，人在车上拉住绳子的两端，使光纤盘顺着木板斜坡匀速下滑。

　　卸载光纤时，严禁堆放、平放、严禁直接将光纤从高处垂直滚落下来，防止强烈冲击光纤，造成损坏。

　　（8）光纤施工和布放定位时，不得弯折及形成90º直角弯。光纤的弯曲半径应至少大于60mm，切忌光纤严重弯曲导致打“死扣”。

　　（9）光纤布置请参照提供的DTS光纤技术方案或布置系统图，施工应在我公司指定的工程师指导下进行。

　　（10）放线注意事项

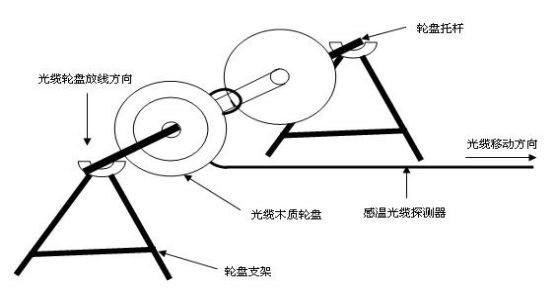

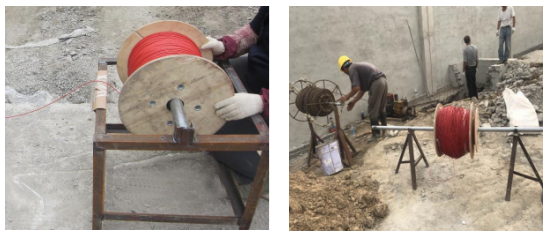

　　感温光纤的放线工艺必须按上图所示，在轮盘支架部位必须有一放线人员，按图光纤轮盘放线方向均衡放线，另有一拖线人员按光纤移动方向并对照施工图要求进行合理布线敷设。严禁杜绝以下放线现象；

感温光纤探测器的放线工艺示意图

　　1.严禁杜绝在轮盘支架部位无放线人员，只有拖线人员采用以感温光纤来带动光纤轮盘转动的方式进行放线施工；

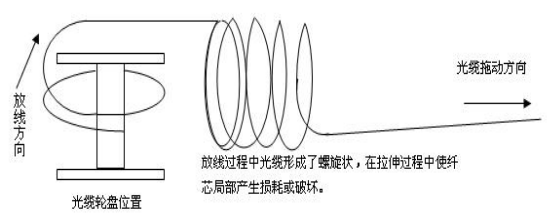

　　2.严禁杜绝下图的放线现象，这样易造成光纤内纤芯的损耗或破坏。

感温光纤探测器的错误放线工艺示意图

　　光纤敷设现场照片：
