一、防火门监控器上电前准备与测量

　　1.1测量外部接线是否有异常电压。

　　1.2防火门监控器本身功能测试

　　 1.2.1主机检查：确认控制器主电开关、备电开关在断开位置；检查排线、端子是否松动，如有松动重新插紧。

　　 1.2.2连接主电电源：如使用控制器自身所带电源线，将控制器电源线插头插到220V电源上，220V电源线要有良好接地线；如现场接线直接接到控制器上，控制器接线端子L接火线，N接零线，G接保护接地线。

　　 1.2.3连接备电电源，将出厂置于断开状态的备电连接线插到备电电池上，检查备电连接线极性应正确，红色线接端子+24V，黑色线为接端子GND；2节备电电池串联连接。

　　 1.2.4接通主电电源，打开主电开关，控制器应正常开机，使用万用表测量电源板上对外接线端子电压，应符合以下要求：

　　 回路：18V-20V

　 　主电：220V

　　 打开备电开关，系统应工作正常；关闭主电开关，控制器应正常工作。

　 　关闭主电开关，关闭备电开关，控制器正常关机。

　　1.3连接接线

　　按照接线图将通讯回路线等导线接到监控器上

二、防火门监控系统调试（具体操作步骤）

　　以1个主机、2个分机、5个门（一个常开门，四个常闭门）为例。主机接1个常开防火门（编号为1），2分机分别接2个常闭防火门（编号分别为1,2）。主机的can1接到1号分机的can1,再从1号分机can1接到2号分机can1,监控主机的回路线和24v接到防火门，监控主机的485接到火灾报警控制器的485通讯。

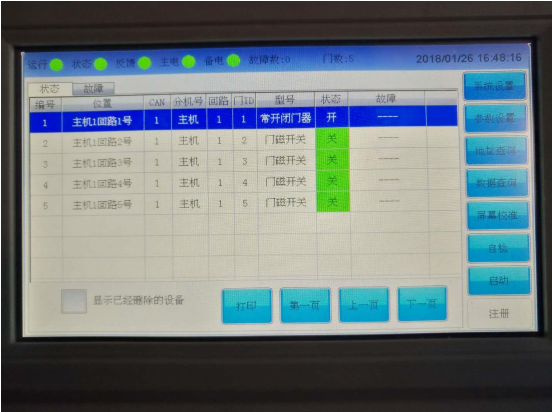

　　开机，进入防火门监控器主机界面：

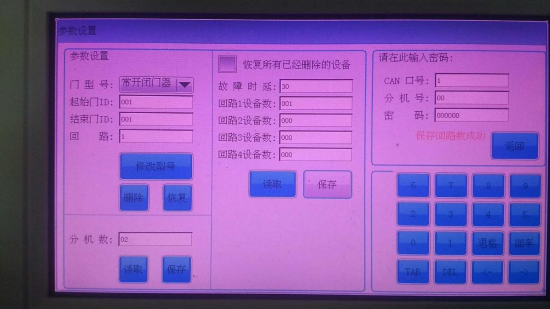

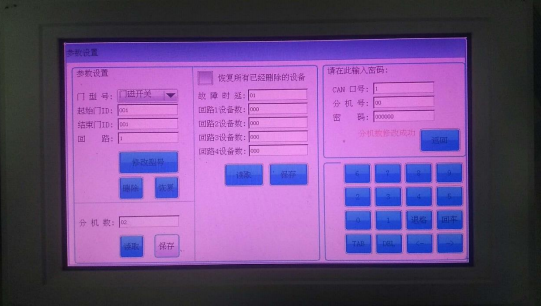

2.1进入参数设置，回路设置。

　　1、CAN1口先设置分机数，CAN1有2个分机，设置分机数为2，输入密码，CAN口号设为1，点击左下角的“保存”即可；

　　2、设置分机号为0，回路1设备数设为1，点击中间的“保存”；

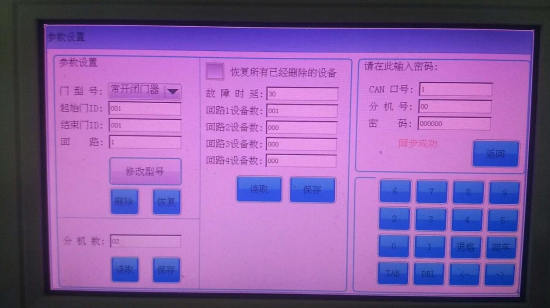

　　3、设置门型号为“常开防火门”，起始门ID和结束门ID设为1，回路号设为1，点击“修改型号”按钮保存；

　　4、分机号设为1，回路1设备数设为2，点击中间的“保存”；

　　5、设置门型号为“常闭防火门”，起始门ID设为1和结束门ID设为2，回路号设为1，点击“修改型号”按钮保存；

　　6、分机号设为2，回路1设备数设为2，点击中间的“保存”；

　　7、设置门型号为“常闭防火门”，起始门ID设为1和结束门ID设为2，回路号设为1，点击“修改型号”按钮保存。

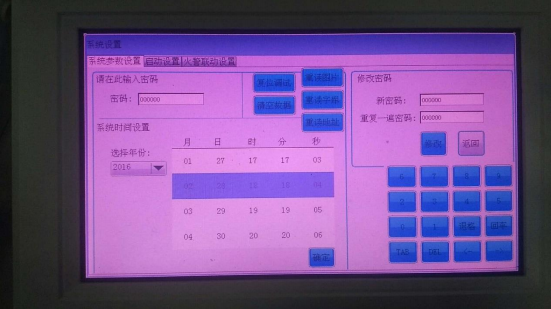

2.2进入系统设置

　　进入系统参数设置，输入密码，点击“确定”按钮修改系统时间（试用阶段不能修改系统时间）。

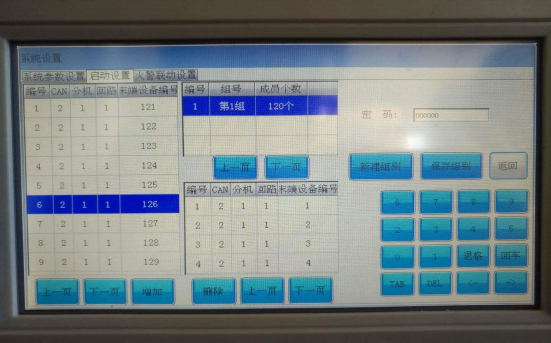

2.3启动设置

　　进入启动设置界面，新建分组，将电动闭门器分在一组的添加到组内。一组最多添加120个，把5个防火门中的电动闭门器添加到一组中，保存组别，在组里只能编常开闭门器，不能改门磁开关。

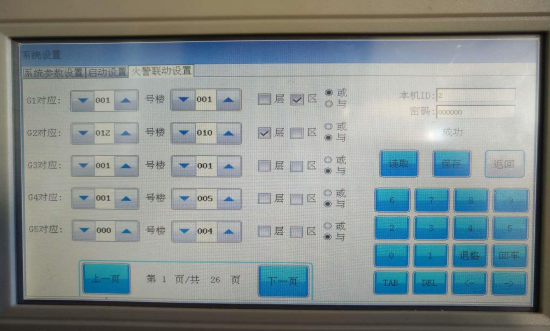

2.4进入火警联动设置

　　连接G6,G7火灾报警系统与防火门监控器，并设置火灾报警控制器RS485通讯，(类型设置为火灾显示盘)，每个组对应一个防火分区。进入界面点击读取，然后设置1号楼1区的2个报警器件报警启动G1组防火门，关系设为与，本机ID设为2，因G6报警控制器联动盘占一个地址，故监控主机ID设为2,设置完输入密码点击保存。

2.5设置火灾报警控制器

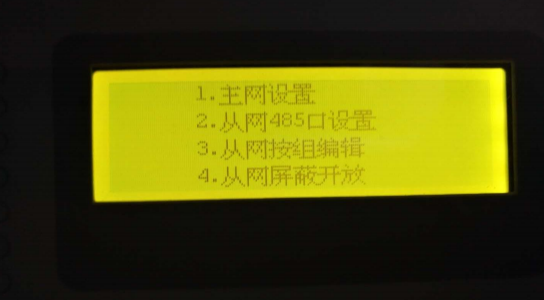

　　进入设置，从网485口设置，设置2号盘为火灾显示盘，设置楼号为1，按区发送，起始为1区，终止为1区；

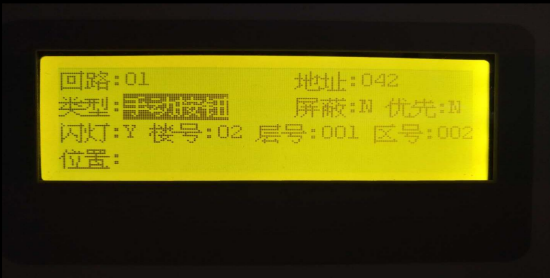

　　进入回路编辑，单点编辑，分别设置42，43号手报楼号为1区号为1；

　　设置完成保存退出。

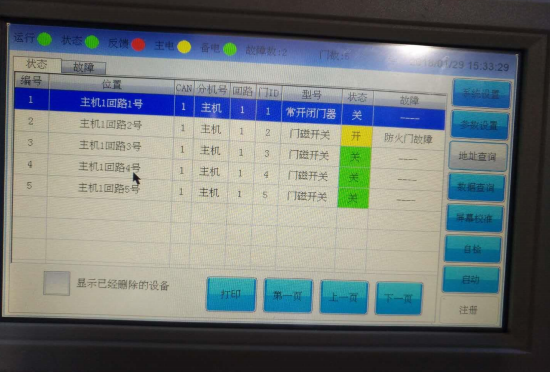

　　同时按下42，43手报，监控主机“启动”灯亮，并会启动与火警联动关系对应的分组中闭门器，主界面会显示对应闭门器的状态与故障信息。

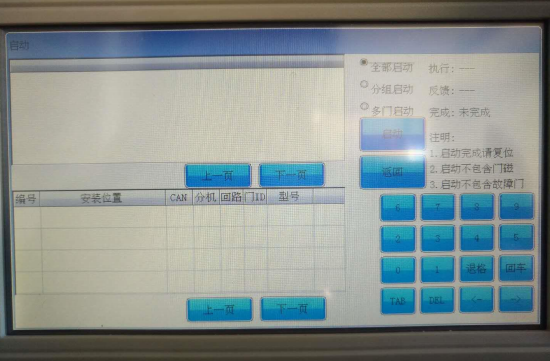

2.6启动

　　分为全部启动，分组启动，多门启动和主机通讯板DI短路引导全部启动

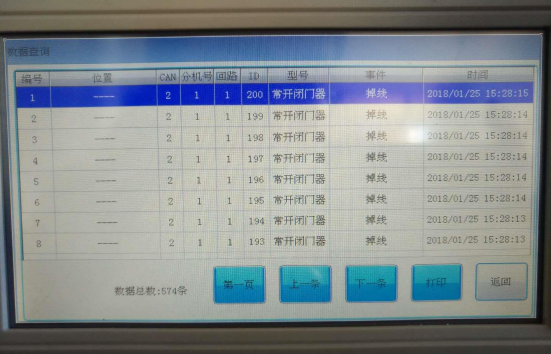

2.7数据查询

　　可以查询设备故障、现场设备掉线、回路短路、回路掉线，主备电故障等问题。

　　注：防火门监控系统调试详细步骤是针对国泰怡安GT-FHK7001系列防火门监控系统，其他品牌仅可参考，不同品牌产品调试方式有所差别。
