赋安防火门监控系统布线图：

　　赋安防火门监控系统共有四种安装方案，两种常开防火门配置，两种常闭防火门配置。

赋安防火门监控系统布线图

　　常开防火门配置

赋安防火门监控系统布线图

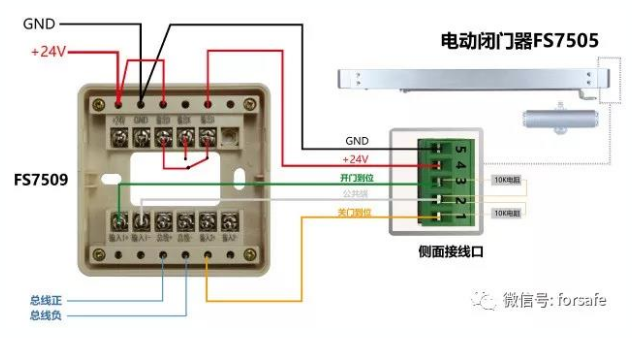

　　方案一

　　输入/输出接口FS7509+电动闭门器FS7505

　　单开门配置：1个输入/输出接口FS7509+1个电动闭门器FS7505(非编码式)

　　双开门配置：2个输入/输出接口FS7509+2个电动闭门器FS7505(非编码式)

赋安防火门监控系统布线图

　　方案二

　　输入/输出接口FS7509+电磁释放器FS7507+门磁开关FS7503或FS7504

　　单开门配置：1个输入/输出接口FS7509+1个电磁释放器+1对门磁开关FS7503或FS7504

　　双开门配置：2个输入/输出接口FS7509+2个电磁释放器+2对门磁开关FS7503或FS7504

常闭防火门配置

赋安防火门监控系统布线图

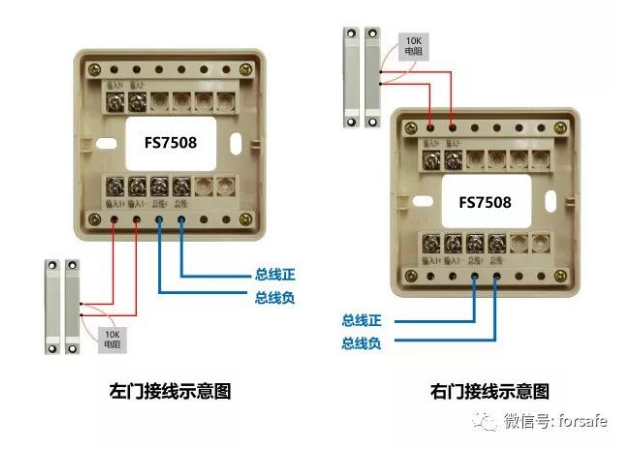

　　方案一

　　输入接口FS7508+门磁开关FS7503或FS7504

　　单闭门配置：1个输入接口FS7508+1对门磁开关FS7503或FS7504

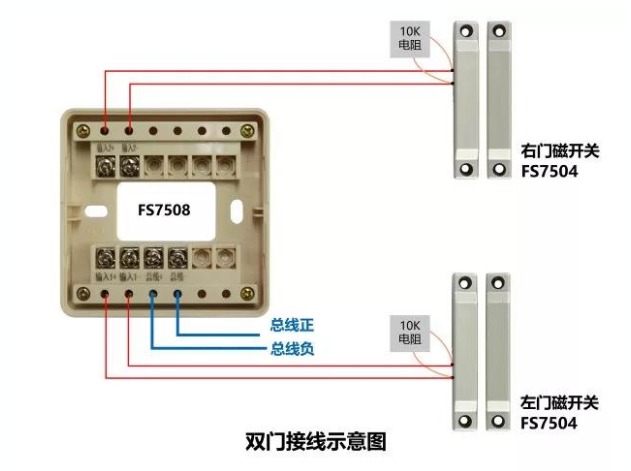

　　双闭门配置：1个输入接口FS7508+2对门磁开关FS7503或FS7504

赋安防火门监控系统接线图

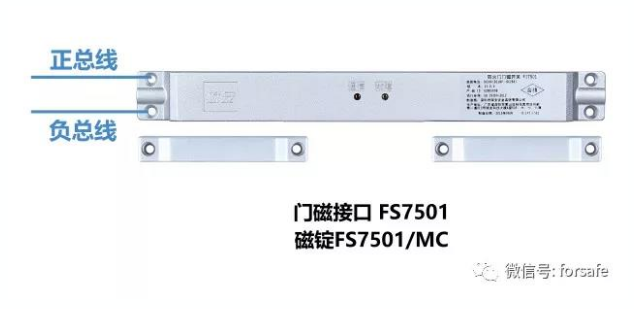

　　方案二

　　门磁接口FS7501+门磁FS7501/MC

　　单闭门配置：1个门磁接口FS7501+1个门磁FS7501/MC

　　双闭门配置：1个门磁接口FS7501+2个门磁FS7501/MC
