一、调试流程图

二、调试具体步骤

1、开箱检查

　　在安装以前应首先对现场设备进行检查。

　　1.1工程配置检查

　　收到控制器后，检查控制设备装箱单的内容是否与该工程配置相符。检查控制器的外包装是否有明显损坏的迹象，如果没有，打开包装箱后，根据装箱单的内容对箱内的货物逐一检查，主要检查内容包括：安装使用说明书、保险管、备用螺丝、控制器钥匙等。核对无误后，再对控制器外观进行必要的检查，控制器外观有无倾斜迹象、控制器外观有没有明显损坏的地方、用钥匙打开控制器，检查电路板的固定螺母是否有松动。

　　1.2控制器内部配置及连接状况检查

　　对控制器的内部配置进行检查，同时检查一下各部件之间的连接关系，并做必要的记录，如插箱底板与主板或操作板的连接关系、回路驱动板与各总线通道的连接关系等，以便在下面的安装调试中使用，若发现控制器内部接线的固定螺丝有松动脱落、插拔件有松动、或与说明书介绍不符合或标识不清等情况，则与供应商联系。

2、机箱的安装条件

　　环境温度0℃～+42℃；

　　相对湿度≤95%不凝露。

三、空载开机检查

　　控制器进入现场后应进行开机检查。

1、确认已经断开控制器对外的所有连线。

2、用万用表测量交流220V的输入电压是否正常（187V～242V之间）。接通220V电源，接通备用电池（注意极性，注意不要短路）。

3、将空气开关、主备电源开关和DC-DC转换器开关拨到“开”的位置，完成开机操作，检查开机后的过程，内容包括：

　　a.控制器自检过程中液晶屏、指示灯显示是否正常，是否全部通过；

　　b.登录完毕后，液晶屏上应该显示主屏幕信息；

　　c.用万用表测量辅助电源24V输出（读数应为27V左右）、总线输出电压值（静态时应为22V～28V左右，扫描时应为17V～24V左右）是否正常；

　　d.注册结束后显示的系统配置，是否和实际相符。

4、进入正常监视后查看登录回路的总线电流值、暗电流值是否正常，观察有无电源故障，操作主键盘是否能按操作正常显示。如在某一步发现异常应按第二章的故障处理部分适当处理，如问题继续存在应通知本公司技术服务部。

5、检查打印机：查看打印机功能是否存在。

6、当一切正常，将DC-DC变换器开关、主备电源开关拨到“关”的位置，完成关机操作，关闭控制器。

四、外部设备检查

1、外接线状态检查

　　a.检查各线路的标志是否清晰，正确。

　　b.测量总线和电源线的线阻，方法如下：确认将每一回路的最远端相互短接后，在中控室用万用表欧姆档测量各回路的线阻：

　　  1）有火灾显示器的总线回路线阻≤20欧姆。

　　  2）测量完毕后，记录调试记录有关项，并将线路短接处恢复到正常状态。

　　c.测量回路线的线间电阻

　　d.检查24V电源线及通讯等线路的线间电阻：

　　  1）24V电源线间是否短路。

　　  2）通讯线线间是否短路。

　　e.检查其它线路的对地绝缘及线间绝缘，注意测量时不可带设备进行测量。

　　    将线路标识重新确定，更正有错误的标识。

2、线路带电检查

　　a.理清将要调试的回路的前端设备配置情况。

　　b.根据前端设备的技术参数计算出静态电流和该回路的最大负载电流，判断最大负载电流是否超出回路的最大带负载能力。

　　c.检查总线的末端短接情况是否已经解除，之后将回路总线串入电流表后接到控制器24V电源输出端子，注意电流表的极性不要接反，观察总线的静态电流与计算值是否符合（误差不得超过±10%），然后电流表串入另外一根信号线，重新测量，观察2次测量电流值是否相同（误差不得超过±10%）。如果误差大，应检查：

　　  1）是否有其它线路（如直流24V电源或其它信号线）串进来。

　　  2）是否有某些前端设备进水。

　　  3）前端设备自身原因。

　　d.测量总线最远端的静态电压，不应低于15V。

　　   以上参数都正常后，关机，重复以上步骤，检查其它线路。

3、设备检查

　　利用调试装置检查回路设备状况，即设备数量编码及工作状态是否符合设计要求，排除存在的故障做好系统连接的准备。

五、接线和设置

　　主机及外部设备检查完毕后，如各项测试均符合要求，将外部设备与主机进行正确的连接并设置，每一步连接后，都应再次进行测试并将结果填写到调试表格中以供调试和各种后续编程定义使用。

六、调试

　　当接线完成后，经过仔细检查无误便可以进行开机调试了。调试时应将系统工作模式选择为“系统调试”。

1、局部调试

　　a.回路线接到相应的回路端子上。

　　b.点名结束后，检查编码设备注册情况是否正常：

　　  1）没点上名，可能是编码错误或设备信号线上没有电压。

　　  2）总点数不对，可能是有重码或有没点上名的。

　　  3）点名无误后，更换另一个回路，直至全部注册正常。

　　  4）及时记录调试表格的有关节项。

　　c.对于遥控编码部件，先进行编码（方法见第四章有关说明），编码完毕后，再检查点名是否正常。

　　     注意：遥控编码部件不能和其它编码形式的前端设备重码，否则会误报警。

　　d.重复以上步骤，检查其它回路线的点名情况，直至全部正常。

2、整体调试

　　a.将所有外接设备线路正确连接到控制器上，打开控制器电源，控制器开机登录完成，显示主屏幕。

　　b.设备的屏蔽、释放设置

　　在控制器登录完毕以后，如果有报警（故障或误报警）的探测器，则无法进入下一步的工作，需要将其屏蔽。方法见菜单操作有关条目。需要指出的是：若将一个探测器设置为解除屏蔽状态，如该探测器原已登录而现在并未安装(已拆卸)，控制器将显示该探测器故障，除非重新将其屏蔽或换上好的探测器，否则该故障无法消除。

　　c.登录结果查看

　　控制器登录完毕以后，应检查登录结果是否正确。

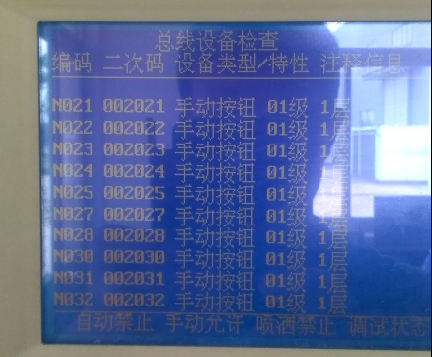

　　d.总线部件设置查看

　　检查总线回路，现场设备点位数量、定义等是否正确。

　　e.交流测试：

　　断掉交流电源，应报出主电故障，主电工作灯灭。

　　f.备电测试：

　　接通交流电源，断掉备电，报备电故障，备电工作灯灭。

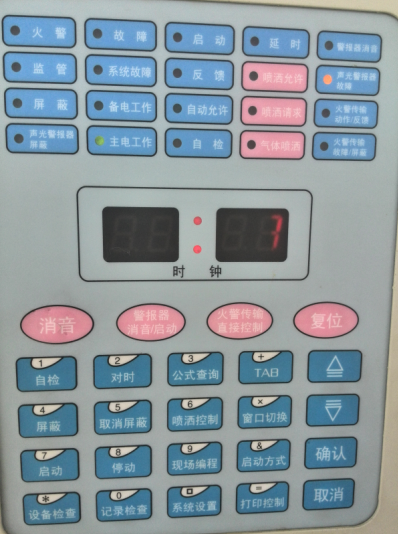

　　g.按面板上“自检”键，选择系统自检控制器应能进行面板的灯检、声检，连续按“取消”键退回主菜单界面。

　　h.选择时间和日期能调整日期和时间，年、月、日、时、分各输入两位数字后保存，按“取消”键退回主菜单界面。

　　i.检查“记录查询”功能是否正常，按“取消”键退回主菜单界面。

　　j.编辑显示盘设置

　　  1）用数字键输入该显示盘所安装的地址号，存储前端所安装的楼号、区（起始、终止）、层（起始、终止），输入后回车发送。

　　  2）当信息发送完毕后，控制器会提示传输完成。

　　k.灵敏度设置

　　探测器的灵敏度在出厂前，已经根据现场的基本情况进行了设定，一般不需要进行临时设置，如果探测器的位置依据所处环境，确实需要对其灵敏度进行重新设置。

　　l.模拟火警试验

　　模拟火警试验，即通过人工“加烟”或按下“报警按钮”等方式，进行报警系统的功能测试实验，以观察判断系统调试及运行成功与否。

　　注意：模拟火警时，如无需要，重要的联动设备，如电梯、电气开关柜、气体发生器不可参与联动，如确有需要，必须提前作好防范措施。

　　m.填写《调试验收记录》，并试运行报警系统。

备注：不同品牌型号消防主机或系统具体操作时可能存在区别，可按产品说明书操作。
