泛海三江A系列“纯二总线”火灾自动报警系统消防模块接线图

  泛海三江新品A系列“纯二总线”火灾自动报警系统的模块接线图,本文消防模块接线图来源泛海三江官方发布,供大家参考学习交流!

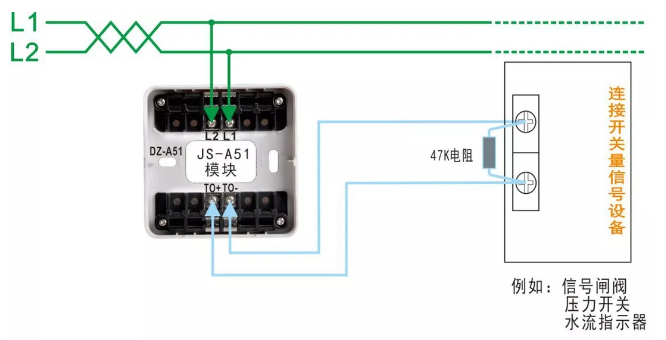

1.JS-A51输入模块

JS-A51输入模块接线图

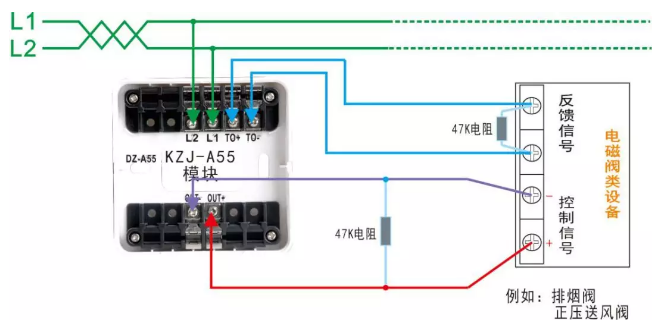

2.KZJ-A55输入输出模块(电磁阀类)

KZJ-A55输入输出模块(电磁阀类)接线图

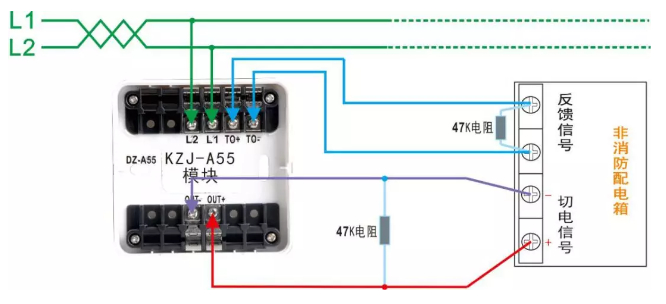

3.KZJ-A55输入输出模块(切非消防配电箱)

KZJ-A55输入输出模块(切非消防配电箱)接线图

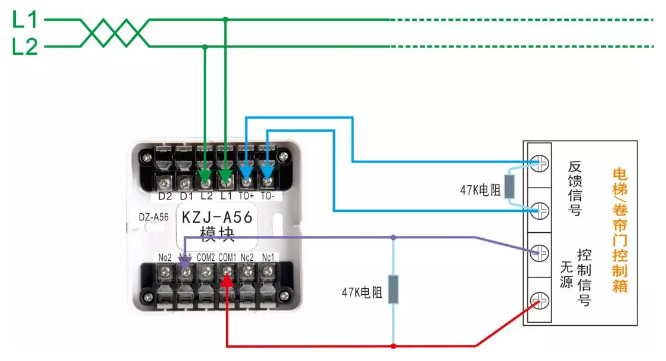

4.KZJ-A56输入输出模块(电梯、卷帘门)

KZJ-A56输入输出模块(电梯、卷帘门)接线图

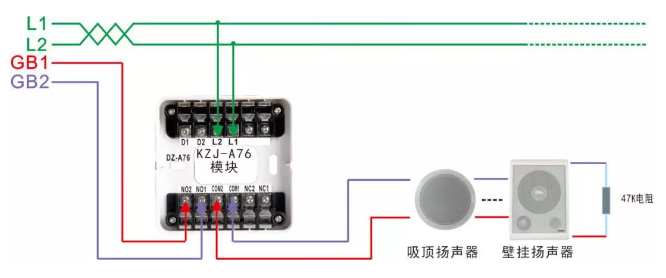

5.KZJ-A76输入输出模块(广播)

KZJ-A76输入输出模块(广播)接线图

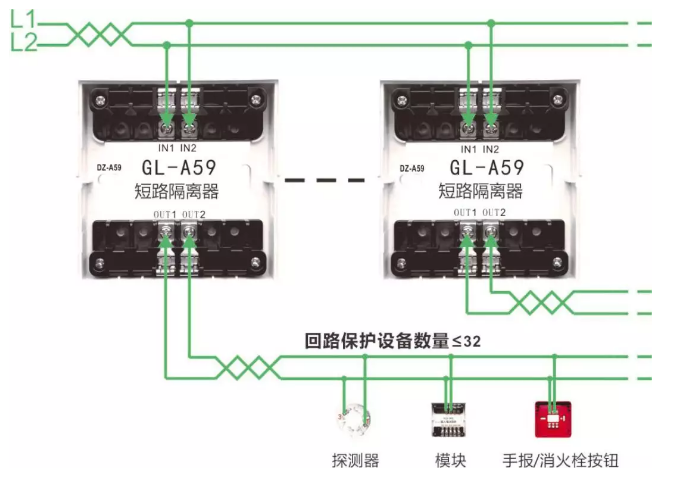

6.GL-A59隔离模块

GL-A59隔离模块接线图

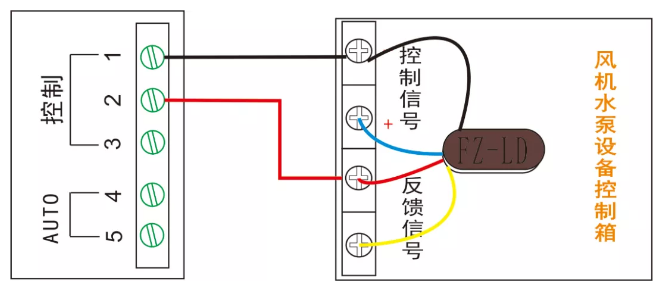

7.多线联动控制单元(风机、水泵设备多线控制)

多线联动控制单元(风机、水泵设备多线控制)接线图

泛海三江品牌LOGO

[当宁消防网-消防产品之家。当宁消防网为您提供各消防器材的消防产品手册、说明书、检测报告、图片视频等资料,还有各种消防设备的评测、资讯、报价等]

下一篇:泰和安TX3400隔离式安全栅接线图
上一篇:青鸟消防防爆产品接线图

当宁消防网

相关文章


用户评论

    匿名用户评论等级: 5

    怎么没有A75输入输出模块

    2024-04-11 12:09:51

    匿名用户评论等级: 5

    如果按你们所说的需要停止再加一组控制点的话,还不如一切的三线制咯

    2021-09-14 09:01:31

    匿名用户评论等级: 5

    控制线也要加电阻吗??

    管理员:

    嗯。不同品牌接线不一样,另外有的模块也是可以进行参数设置,看是否需要电阻。

    2021-03-24 20:00:36

    匿名用户评论等级: 5

    那就是两个多线盘控制一个风机是吗? 这不是本末倒置嘛

    管理员:

    两个多线控制点(两个开关按钮),不是两块盘。

    2021-01-14 17:49:58

    匿名用户评论等级: 5

    你说停止在加一组多线是什么意思,能具体点吗? 多线盘后面只有123个脚,,两线接12脚,,怎么加?

    管理员:

    需要的话,就是再放一路多线控制线路,专门用来控制停止。

    2021-01-14 15:27:22

    匿名用户评论等级: 5

    你的意思是,,泛海三江的多线从主机到风机房一起4跟? 这个两总线的是电平输出还是点动输出? 电平输出两根够了,,,点动输出的话,,风机需要自锁才能一直启动,所以必须接停止才能控制,,

    管理员:

    启动与停止,看现场是不是自锁的,看手动停止需要另外一个多线点。

    2021-01-14 15:26:20

    匿名用户评论等级: 5

    泛海三江的多线控制怎么接? 主机到风机两根线,接终端器出来四根线,两根反馈两根控制,,停止怎么接?

    管理员:

    停止的话需要再加一组多线

    2021-01-14 08:02:09

    匿名用户评论等级: 5

    泛海三江的多线不需要接停止吗?

    管理员:

    停止的话需要另外一组多线控制点

    2021-01-12 07:33:39
