依爱消防主机联网接线图

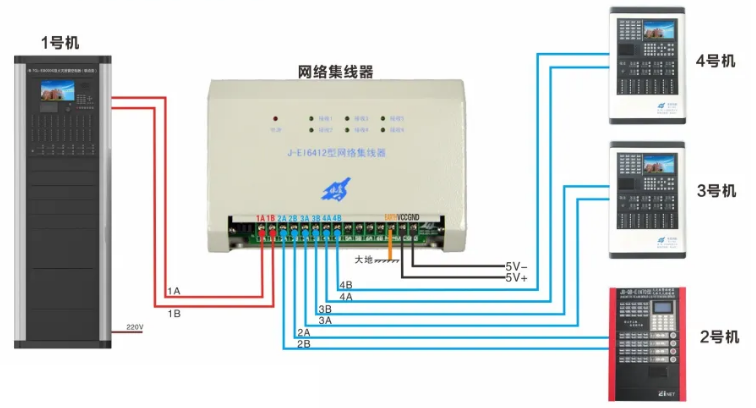

J-EI6412网络集线器接线图(适用于ARCNET联网)

J-EI6412网络集线器接线图(适用于ARCNET联网)

  1A、1B接集中机,2A2B~6A6B接区域机,A和B端子有极性

  控制器数量大于3台,需要加网络集线器

  网络集线器需外接5V电源,将电源的输出线接于“5V”、“地”端子电源线不能接反,否则将损坏网络集线器

  网络集线器应可靠接地,将“EARTH”端子与建筑物地体相连

J-EI6421网络集线器接线图(适用于CAN联网)

J-EI6421网络集线器接线图(适用于CAN联网)

  采用CAN联网时,联网控制器需要配接CAN网卡。CAN联网的总线通讯距离为≤2500米,推荐使用手拉手布线方式(如上图),也可采用T形布线

  H和L端子有极性,H端子对应控制器上的NETA,L端子对应控制器上的NETB,不可接反

  网络集线器A号端口一般都用于连接集中机和CRT,其余端口用于连接区域机

  网络集线器需外接24V电源,将电源的输出线接于“24V+”、“24V-”

  网络集线器应可靠接地,将“EARTH”端子与建筑物地体相连
