对于西门子FC18/720消防主机而言,主机之间组网是通过CAN总线,而CAN总线一般的通讯距离最长也就是1000米,而且需要在两端加120欧姆电阻才能保证通讯稳定。

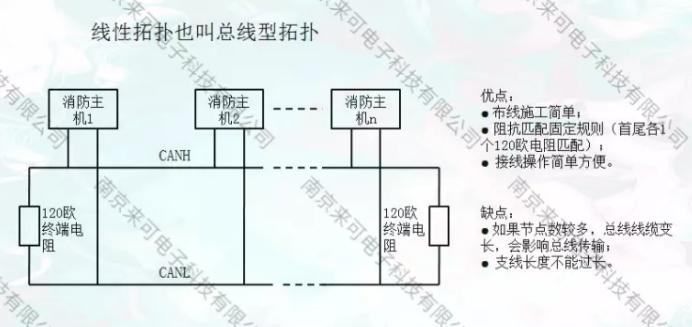

如果组网的消防主机都放在一个中控室,那么主机之间的总共的传输距离也不会很远,所以直接用双绞线连接就可以。如下图

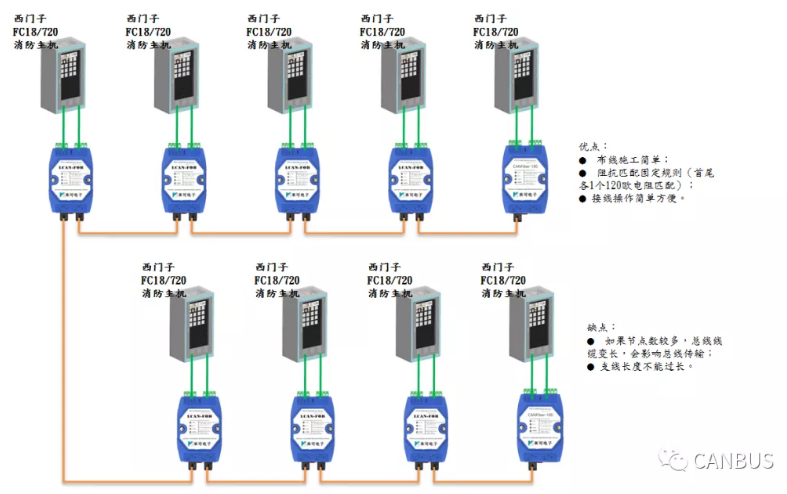

如果施工现场有光纤,可以使用总线型光端机,如下图:
产品介绍:
LCAN-FOB系列总线级联式CAN光纤转换器|CAN光端机提供二路光通道和一路CAN通道,实现CAN与光纤之间的双向数据智能转换。每个通道独立隔离,每路通道采用金升阳电源模块和信号隔离芯片实现2500VDC电气隔离,电源输入防反设计,支持DC 12V、24V、48V和AC220V输入;具有优秀的EMC性能,可靠性测试项目:ESD接触放电8KV、浪涌±1KV、脉冲群±2KV,工业四级,符合CE-EMC、IEC/EN61000-4-2/4/5标准;符合矿用本质安全设计规范,可提供认证所需的原理图、PCB等资料。
LCAN-FOB系列CAN光纤转换器支持波特率自适应模式和中继模式;波特率自适应模式下,无需进行任何设置,上电即用;中继模式下,波特率可任意设置,支持不同速率的CAN网络互联、延长通信距离和CAN网络中继扩容等功能。
特点:
◎实现CAN与光纤之间双向数据智能转换
◎一路CAN通道,二路光通道
◎支持自适应和中继模式
◎自适应模式下,CAN波特率支持0~500Kbps
◎中继模式下,CAN波特率支持5Kbps~1Mbps,可任意设定或选常用波特率
◎符合CAN 2.0A/2.0B规范,符合ISO 11898-2标准
◎每个通道独立隔离,隔离电压高达2500VDC
◎通过USB接口和配套上位机软件快捷配置参数
◎内置120欧姆终端电阻,跳线帽短接启用
◎电源输入防反接设计,工作电压6.5~36DC或9~72VDC或220VAC,工作电流最大180mA/12V
◎工作温度:-40℃至+85℃
◎接口防浪涌、防脉冲群、ESD保护设计
◎符合矿用本质安全设计规范,提供认证所需的原理图、PCB图等资料
