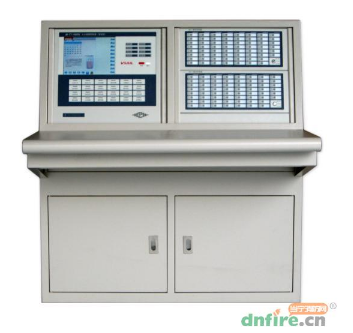

JB-TT-V6851琴台主机
其中:福赛尔消防主机JB-TG/TT-V6851的波特率10K,

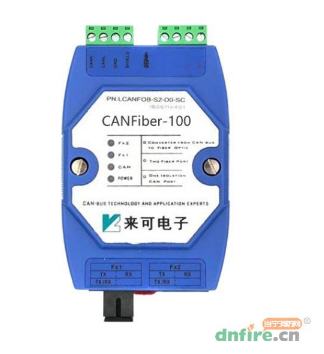

单模双纤,两台主机的联网可选点对点的光端机(CANFiber-100SM)
CANFiber系列点对点式CAN光纤转换器提供一路光通道和一路CAN通道,实现CAN与光纤之间的双向数据智能转换。每个通道独立隔离,每路通道采用金升阳电源模块和信号隔离芯片实现2500VDC电气隔离,电源输入防反设计,支持DC 12V、24V、48V和AC220V输入;具有优秀的EMC性能,可靠性测试项目:ESD接触放电8KV、浪涌±1KV、脉冲群±2KV,工业四级,符合CE-EMC、IEC/EN61000-4-2/4/5标准。
联网或接线如下:
1.左手边红色线接CANH,和福赛尔消防主机JB-TG/TT-V6851的CANH相连,左手边黄色线接CANL,和福赛尔消防主机JB-TG/TT-V6851的CANL相连。
2.右手边红色线接电源正,右手边绿色线接电源负。直流24V供电。

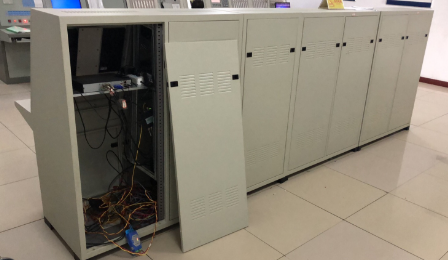

3.和主机联网后如下图

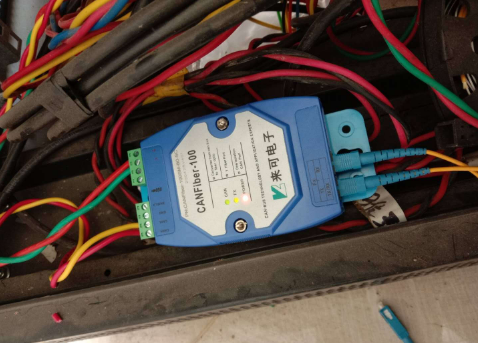

当Power,Fx,CAN的全部亮绿灯时,说明一切正常,数据可以收发。如下图:
