余压监控系统：

　　集工业计算机、通讯、抗电磁干扰、数字传感技术及消防二总线于一体的智能化系统。采用高灵敏度压差传感器，24小时实时采集监控区域余压变化，对过压等故障发出报警信号并记录。当防烟楼梯间或前室余压值达到报警阈值时，余压探测器发出报警信号，余压控制器通过控制风阀控制器打开对应的泄压阀，余压回落到正常值后，余压探测器发出信号，余压控制器通过控制风阀控制器关闭泄压阀，通过控制泄压阀的开闭，来保持余压值稳定在规范要求区间值内，系统具有实时性、数值化、智能化、自动化连续监控的特点。

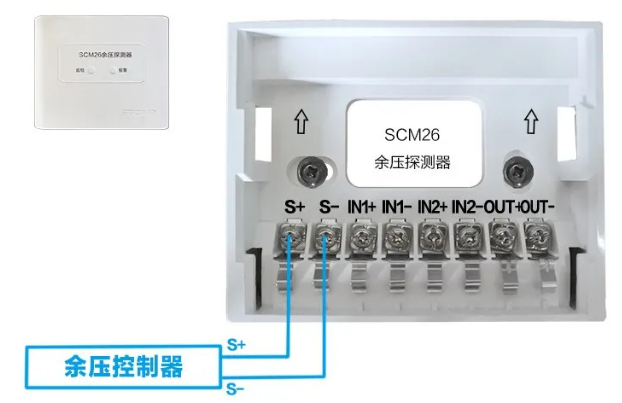

SCM26余压探测器：

　　余压探测器是整个系统的神经末梢，负责前室和楼梯间余压值的测量与控制。

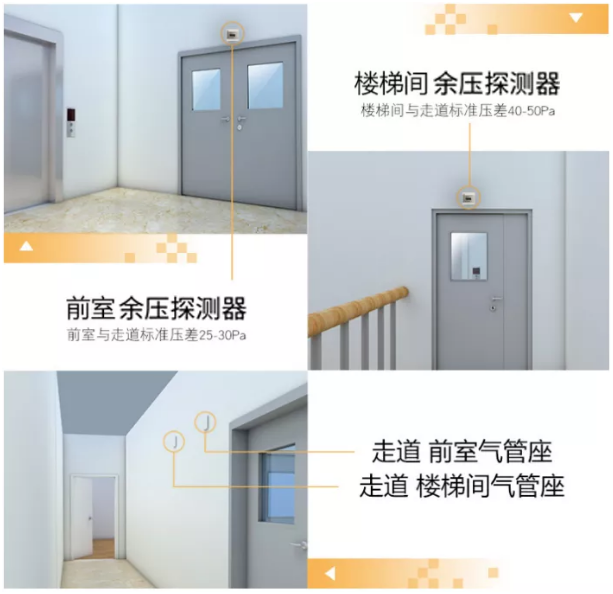

　　余压探测器的安装位置：

　　1、对于前室、封闭避难层，由于余压控制区域为多个上下不贯通的空间，需要在每层前室设余压探测器，余压探测器的探测点设于前室，余压设定值为25-30pa，当系统控制区域超压时，系统联动控制泄压阀执行器，根据实际余压值与设定值的差异调节泄压阀，以保证前室正压为设定值。

　　2、对于楼梯间，由于余压控制区域为一个空间且上下贯通，余压传感器仅在整个建筑楼梯间高度的1/3处安装一个，余压传感器的探测点一侧设于楼梯间，另一侧设于走道，余压设定值为40-50pa，当系统控制区域超压时，系统联动控制泄压阀执行器，根据实际余压值与设定值的差异调节泄压阀，以保证前室正压为设定值。

SCM27P余压控制器：

　　余压控制器是一种电气控制单元，是余压监控系统的重要组成部分。余压控制器通过与余压探测器联动，控制风阀控制器的开启和关闭。余压控制器的设置位置及数量，应遵照机械加压送风机的设置原则，每台加压送风机应设置一台余压控制器，且应为一对一的关系，每个旁通阀仅能接受一台余压控制器的控制。

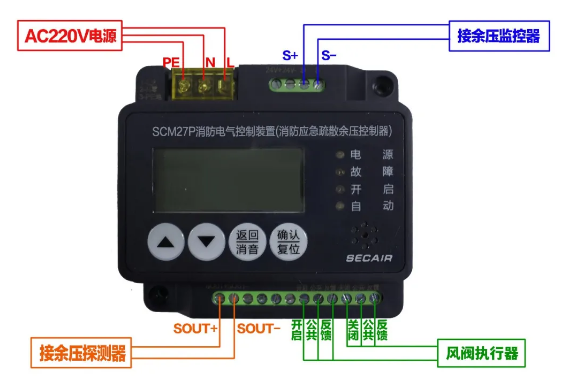

SCM27P余压控制器AC220V接线图

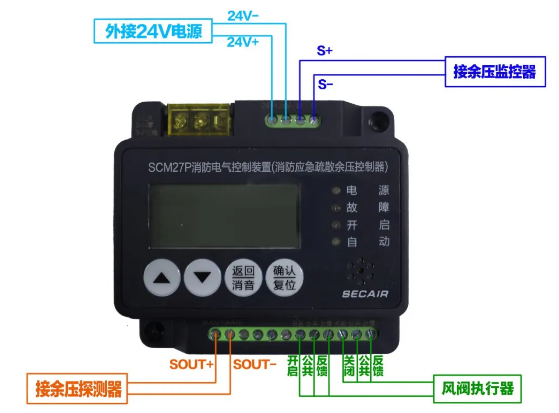

SCM27P余压控制器DC24V接线图

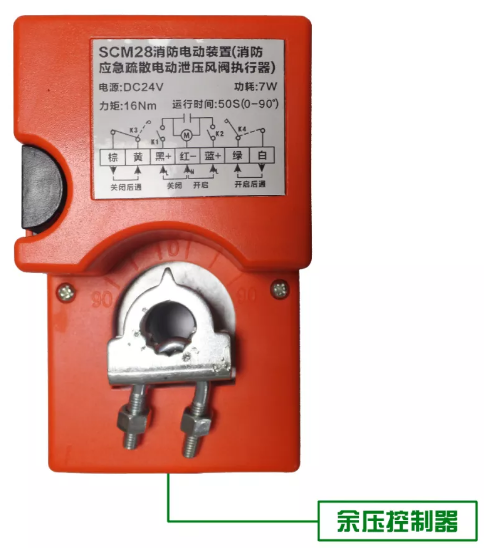

SCM28风阀执行器：

　　风阀执行器一般安装在旁通阀上，按图中接线图，接入余压控制器。用于接收余压控制器的命令，控制调节旁通阀的开、闭角度；也可手动控制旁通阀的开闭。
