利达消防二线制产品接线图来了

利达消防二线制火灾报警系统

二线制火灾自动报警系统,将信号线和电源线合二为一,接线时只需二芯信号线,节省了线缆、管材成本,降低了施工成本;另外还可以减少电源线的干扰,使得火灾自动报警系统设计、施工、维护更加高效、方便,成本更低。下面是利达消防二线制专用产品的接线图大全,供大家参考使用。

利达消防二线制模块类

LD6801ED-1输入/输出模块接线图

LD6801ED-1输入/输出模块接线图

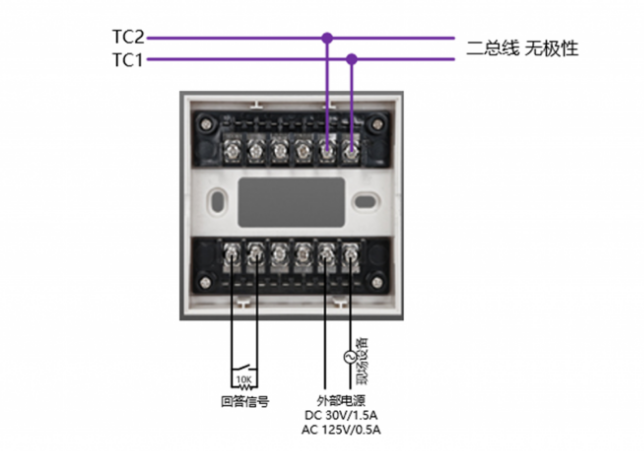

LD6800ET-1输入/输出模块接线图

LD6800ET-1输入/输出模块接线图

LD6803输入/输出模块(非编码)接线图

LD6803输入/输出模块(非编码)接线图

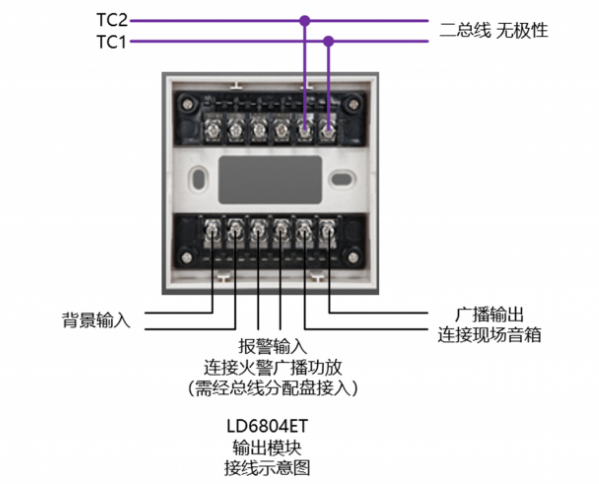

LD6804ET输出模块接线图

LD6804ET输出模块接线图

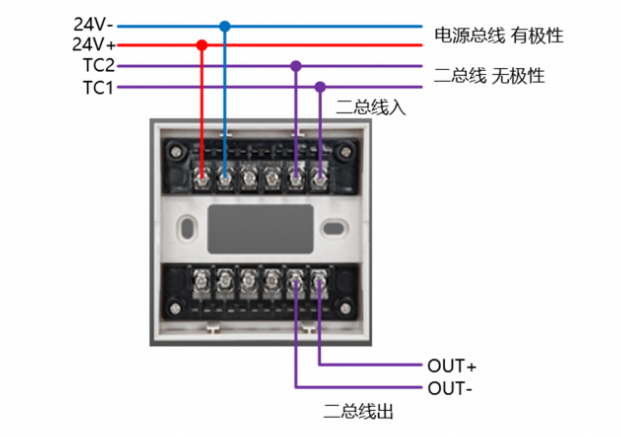

LD6806ET中继模块接线图

LD6806ET中继模块接线图

LD6806ED-L中继模块接线图

LD6806ED-L中继模块接线图

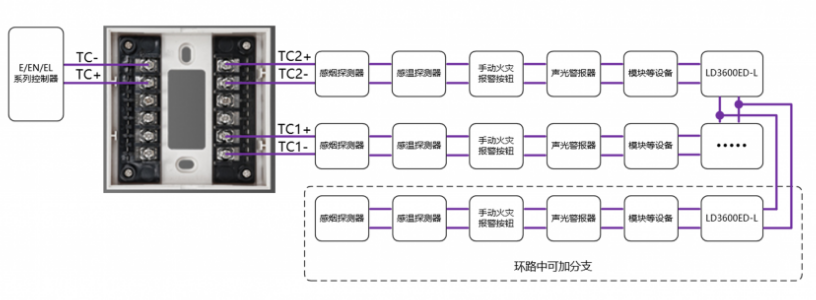

LD3600ET总线短路保护器接线图

LD3600ET总线短路保护器接线图

二线制火灾声光警报器

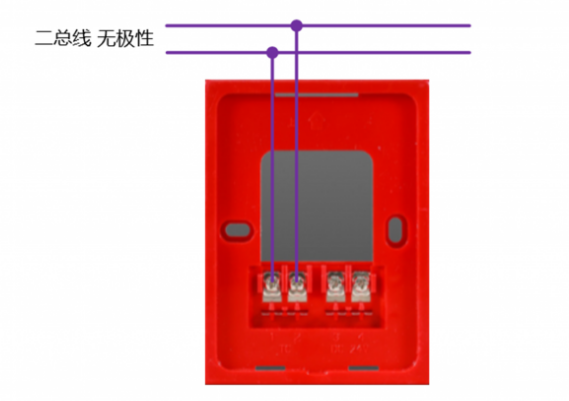

LD1002EN火灾声光警报器接线图

LD1002EN火灾声光警报器接线图

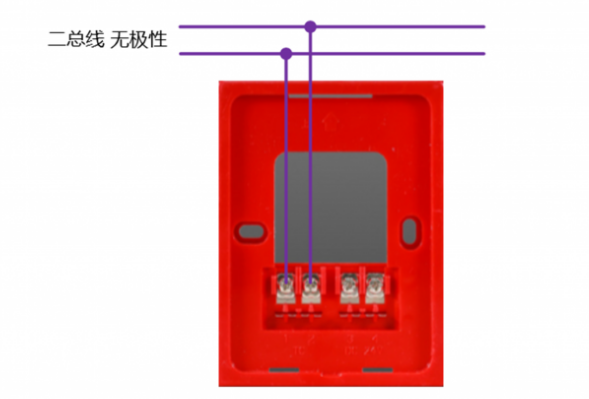

LD1002EN(F)火灾声光警报器(非编码型)接线图

LD1002EN(F)火灾声光警报器(非编码型)接线图

LD1102EN火灾声光警报器接线图

LD1102EN火灾声光警报器接线图

二线制火灾显示盘接线图

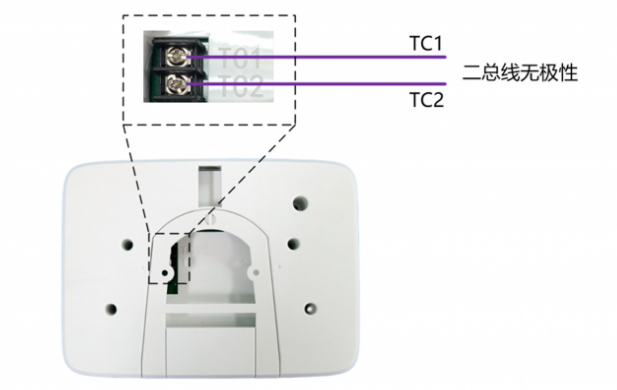

LD128E(T)-C火灾显示盘接线图

LD128E(T)-C火灾显示盘接线图

LD128E(T)-D火灾显示盘接线图

LD128E(T)-D火灾显示盘接线图

[当宁消防网-消防产品之家。当宁消防网为您提供各消防器材的消防产品手册、说明书、检测报告、图片视频等资料,还有各种消防设备的评测、资讯、报价等]

下一篇:泰和安TX3400隔离式安全栅接线图
上一篇:久远消防模块接线图 久远消防设备接线方法

当宁消防网

相关文章


用户评论

    匿名用户评论等级: 5

    6806ET是默认脉冲还是电平输出? 可以改参数来电平或者脉冲输出吗

    管理员:

    这个是延长信号用的,比如信号线过长或线路电压过低时可以加这中继模块,不是控制模块。

    2023-03-29 20:00:26
