消防泵和风机与直启盘的接线

消防泵和风机在消防工程里都是必须配备的设备,按照规定需要消防主机进行联动控制,而且消防泵和风机一般都可以通过消防主机进行直启,都是为了消防安全。

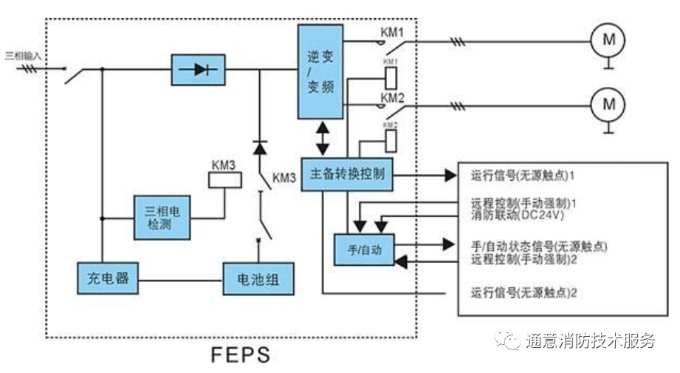

消防泵或风机一般都是由一个三相应急消防电源(FEPS)进行供电控制、启动控制、手自动控制、以及主备转换控制。如示意图所示。

上图是单逆变单台负载一用一备的原理图和接线图。

当三相输入电正常时经整流给逆变器提供直流电,同时充电器对电池组充电;如果当三相输入电停电或低于380V时,KM3吸合由电池组给逆变器提供直流电。当需要电机负载(水泵或风机)工作时,给予启动信号(如运行信号,远程控制,消防联动信号),逆变器立即输出。从0Hz-50Hz变频电能给电动机进行变频启动,当其频率达到50Hz后保持正常运行。

手动/自动选择转换开关,在自动位置时可进行远程控制和消防联动(DC24V)操作,在手动位置时可进行本机操作,此时远程控制和消防联动不能进行操作,运行信号和手动/自动位置可由消防主机监控。

主备转换控制,通过KM1或KM2直流接触器自动实现一用一备,也可以手动进行主备切换(在测试时用)。

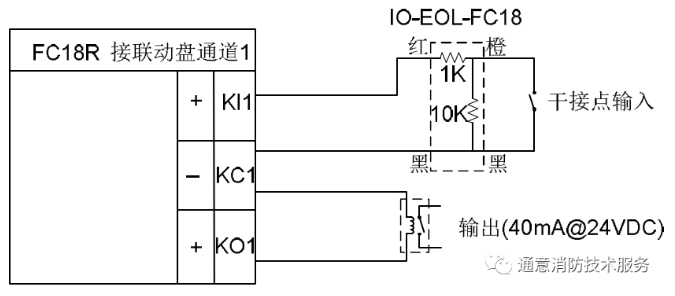

而消防主机与消防泵或风机之间的接线,一般都是通过直启盘。例如西门子消防FC18/FC720都有单独的直启盘(联动盘),每个直启盘有八路输出,每路输出启动时输出24V,接FEPS的消防联动(DC24V)端子,并有反馈线路直接接FEPS的运行信号(无源信号)。直启盘的输出接线如下图所示:

KC1是公共端,KO1和KC1输出DC24V,在接入FEPS前需通过一个继电器(线圈阻值600~1.2k欧姆),输出的24V使继电器动作,将24V接入FEPS启动泵或风机,这样由继电器将直启盘与FEPS两个设备隔离开,互不影响。

回答线路KI1和KC1接FEPS的运行信号1或2(无源触点),这样泵或风机动作后,可以将运行信号反馈给消防主机。

以上简单介绍了消防主机的直启盘如何接入泵或风机的控制柜(FEPS),其中FEPS的原理图和接线图是在网站上找的图片,对于它的描述也是参考相应的说明文档。如有错误,请朋友们指正!

通意消防技术服务提供西门子所有消防产品的技术服务,包括设备调试、产品维修、解决设备在运行过程中的问题,在线技术(调试)培训、提供部分消防主机配件等。
