法安通JB-QB-FANT6110气体灭火控制器接线图

作者：大鹏日期：2020-07-28 10:19:01 浏览：12353

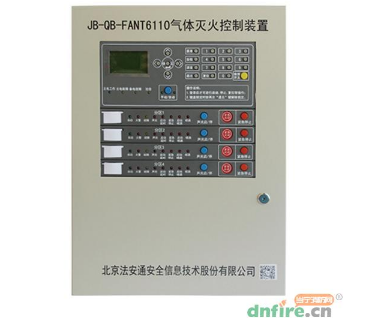

法安通JB-QB-FANT6110气体灭火控制器

法安通JB-QB-FANT6110气体灭火控制器接线端子在其机箱内部的主板电路板上端，打开机箱上盖可以进行接线。

JB-QB-FANT6110气体灭火控制器接线端子的定义如下：

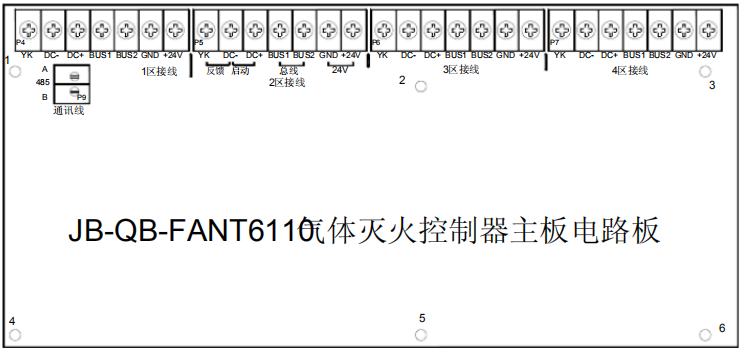

JB-QB-FANT6110气体灭火控制器接线端子定义

　　P9端子上的A，B：485通讯线，接火灾报警控制器的通讯线A，B；

　　分区接线端子为P4、P5、P6、P7，分别为1区、2区、3区、4区的接线端子。每个分区的接线端子有7位，分别定义如下：

　　24V，GND：输出24V为声光警报器、放气指示灯、输入输出模块供电，最大输出电流为1A，这两根线短路或电流过大会自动保护，不会影响控制器运行；

　　BUS1，BUS2：分区二总线，挂接前端产品；

　　DC+，DC-：控制电磁阀启动放气钢瓶，需要在钢瓶电磁阀正端接两只串联的二极管1N5408，用于检测线路故障。电磁阀线圈阻抗要求大于12欧，小于500欧，如果大于500欧则需要在电磁阀线圈两端并联一个510欧/2W的电阻；

　　YK，DC-：接压力开关，需要在压力开关上并联一个10k电阻，用于检测线路故障。

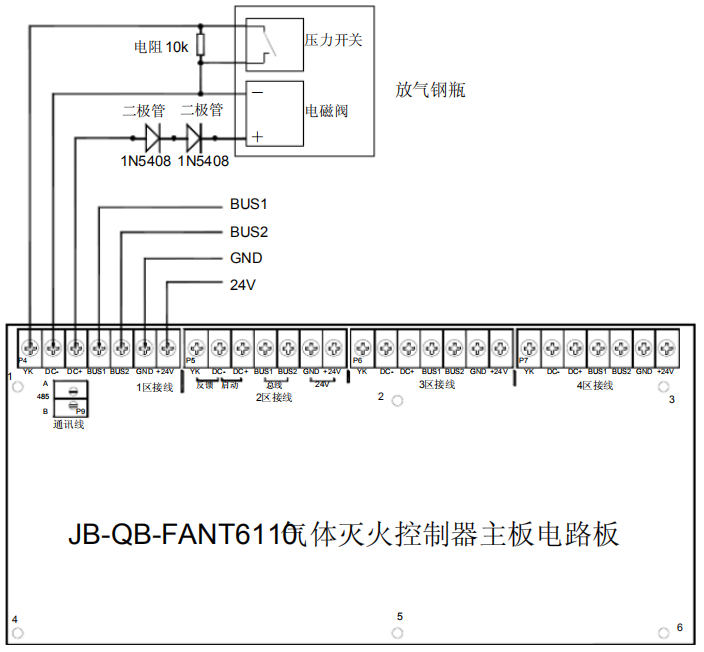

JB-QB-FANT6110气体灭火控制器接线图：

法安通JB-QB-FANT6110气体灭火控制器接线图
