赛科消防余压监控系统安装调试详细教程

余压监控系统:

  随着社会不断的进步,城市里的摩天高楼越来越多,确保疏散通道的余压在火灾发生时能够处于有效的受控状态,是新的消防趋势,而安装余压监控系统将是未来消防行业发展的必然趋势。

  下面就来一起看一看赛科SCM8系列的余压监控系统的安装调试方式吧~

余压监控系统组成:

  赛科余压监控系统由SCM8余压监控器,SCM26余压探测器,SCM27P余压控制器和SCM28风阀控制器组成。

  其中,余压监控器安装在消控室内,余压探测器安装在电梯前室和楼梯走道,余压控制器和风阀控制器安装在风机控制柜。

赛科消防余压监控系统组成

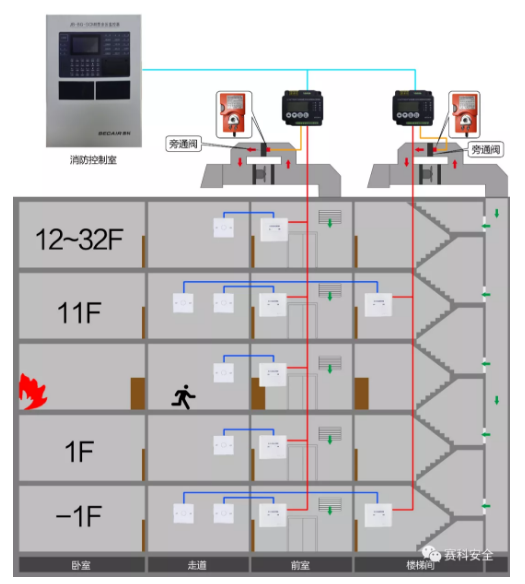

赛科余压监控系统示意图

余压探测器安装接线:

  1.余压探测器底座安装在86盒上;

  2.将无极性二总线接入底座的"S+"、"S-"端子上;

  3.将气管接到探测器宝塔上;

  4.再将探测器滑入底座;

  5.探测器端安装完成。

  6.气管的另一端从86盒伸出,连接配套宝塔后,再安装上气体装饰盖;

  7.气管末端安装完成。

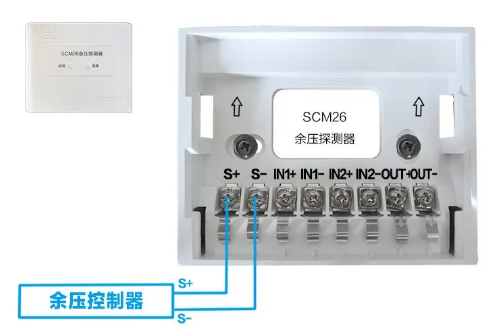

余压探测器接线图

余压控制器安装接线:

  1.将连接余压探测器的无极性二总线接入27P的"SOUT+"、"SOUT-"端;

  2.采用24V供电方式时,将外接24V电源线接入"24V+"、"24V-"端;

  3.采用220V供电方式时,将220V电源的火线、零线、地线分别接入"1"、"2"、"3"端;

  4.将风阀控制器的蓝,白、红,绿线接入27P的“开启、公共、反馈”端;将风阀控制器的黑、黄、棕线接入27P的“关闭、公共、反馈”端;

  5.将"S+"、"S-"通过无极性二总线接入到余压监控器。

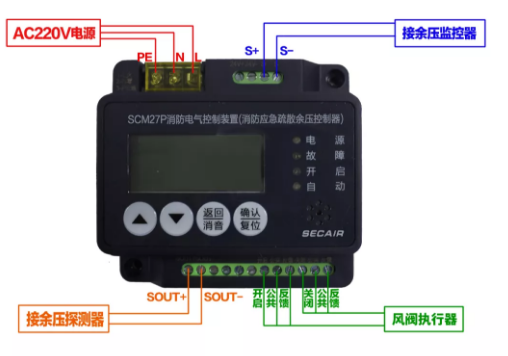

220V接线示意图

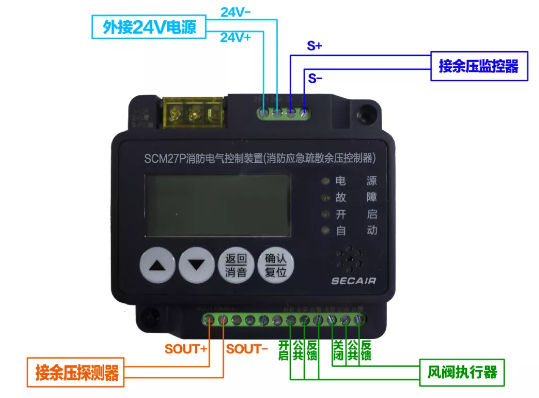

24V接线示意图

配置余压探测器:

  1.登录部件。

  进入登录部件菜单。

  2.登录地址,按确认。设置成功后按返回键保存并返回主菜单界面。

  修改编程

  设置探测器是安装在走道还是电梯前室。设置成功后按返回键保存并返回主菜单界面。

  3.修改容量

  一个余压控制器最多可以接63个余压探测器。(注意!容量设置应与余压探测器实际所接数量相同,若大于实际数量,余压控制器会发出故障信息。)设置成功后按返回键保存并返回主菜单界面。

  4.编程完成之后,长按确认键复位。

  5.编程成功。

配置余压控制器

  1.登录部件

  进入调试菜单下的登录部件菜单栏。登陆的是余压控制器的数量。

  按2编程,输入区号、容量,(注意!容量设置应与余压探测器实际所接数量相同,若大于实际数量,余压控制器会发出故障信息。)按确认键。

  2.复位。

  3.编程完成。
