消防水炮安装如果是第一次做，的确有些难度，消防水炮既含消防电也含消防水，而且接触的频率要相对较低些。

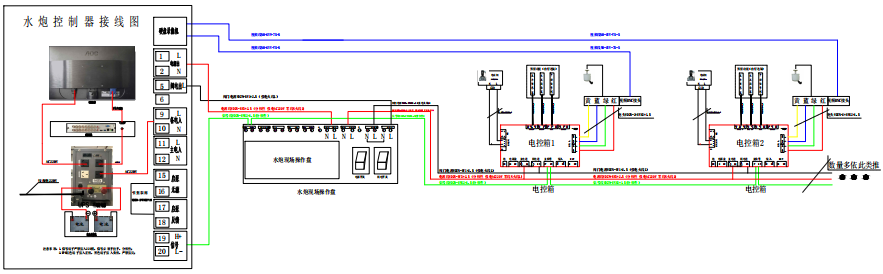

先来张联纵小炮的消防水炮安装系统图，整张感受下

看起来是蛮复杂的，下面针对部分进行放大，便于大家参照使用

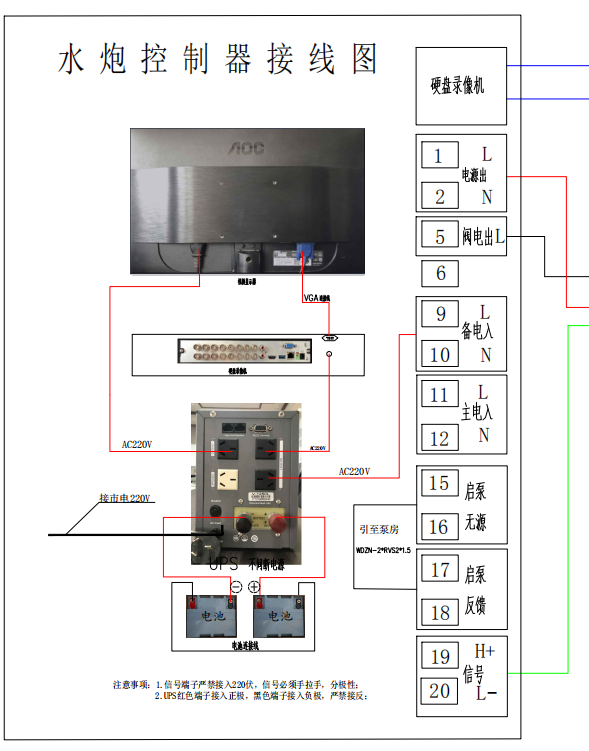

消防水炮控制器接线图：

消防水炮现场操作盘接线图：

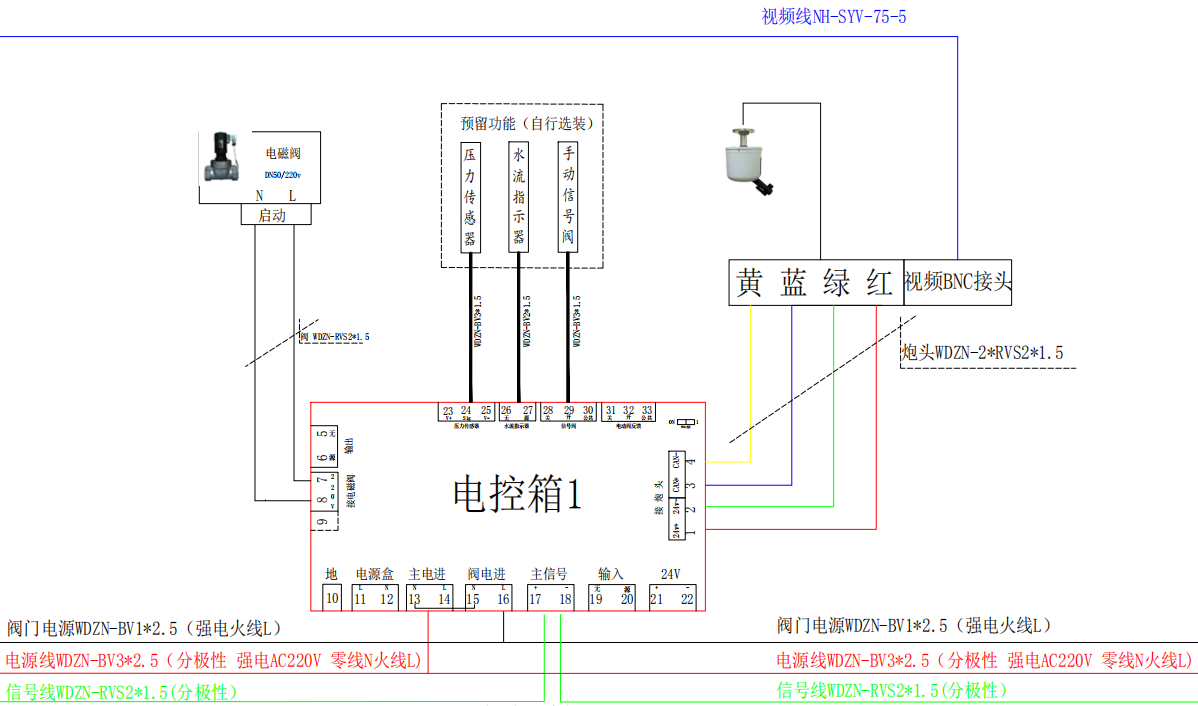

电控箱及消防水炮接线图：

联纵消防水炮安装系统图3+1布线特别说明：

　　1.每超过32台，增加信号线、电源线，阀门电源线回路，主机增加回路板；

　　2.信号线、电源线，阀门电源线全部分清极性，接入对应的端子位置，严禁接反；

　　3.三组总线应先接本区现场操作盘CAN，CAN出再依次接水炮，再接下一区操作盘CAN；

　　4.信号线必须遵循手拉手一进一出的布线方式，分极性；本区的盘到炮必须手拉手，末端电阻到ON；

　　5.视频线为点对点，每路直接拉至主机；如距离超过300米，建议使用光纤+光端机传输。

注意事项：

　　1.电源线AC220V电源必须分清零线火线，按极性接入对应的端子；

　　2.阀门电源只需一根火线L，接入对应端子；

　　3.信号线必须分清正负极，按极性接入对应的端子；

　　4.水炮安装距四周障碍物或者墙壁最少50CM；

　　5.水炮法兰处此线朝墙安装；

　　6.视频线通过BNC头直接接水炮；

　　7.电控箱应安装在炮头附近方便检修的地方或者距地1.5米；

　　8.水炮现场操作盘安装在靠近安全出口距地1.5米；

　　9.炮壳正下方有紫外传感器要轻拿、轻放；

　　10.水炮自带电缆预留一定长度使其自身旋转一圈，操作盘火警输入接12、16端子。
