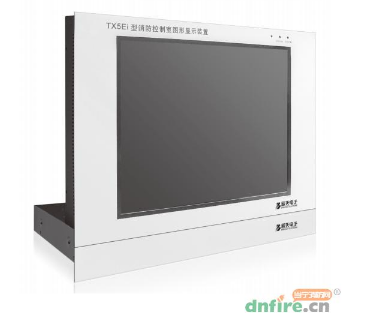

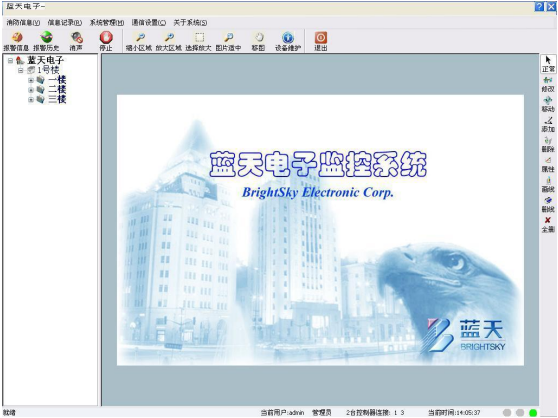

消防控制图形显示装置是用来接收火灾报警控制器或消防联动控制器发出的火灾报警信息或联动控制信号，以图形的方式直观的显示报警或联动设备的位置，方便快速定位，辅助值班人员处理灾情的装置。消防控制图形显示装置由特定的硬件和软件构成一个完成的系统，不可分割使用。

蓝天TX5Ei消防控制室图形显示装置常见故障及排除方法：

蓝天TX5Ei消防控制室图形显示装置接线：

开机前首先接好装置和火灾报警控制器的连接线，装置上共有4组端子：A1B1、A2B2、A3B3、A4B4，分别对应COM1到COM4四个RS485串行通讯口，而四个串行口在CRT软件中与端口1到端口4对应。一个通讯口只能接一台控制器。建议在装置只接一台控制器的时候使用A1B1。

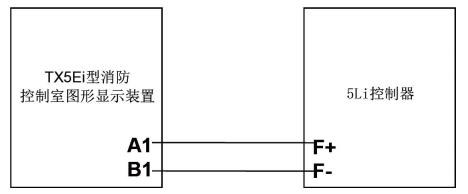

　　如果是与5Ei系列控制器连接，则装置上的A1、B1分别连接到5Ei控制器上的FA、FB端子上。

蓝天TX5Ei消防控制室图形显示装置端口设置：

这里的端口指的是装置和控制器建立连接的通讯口，这个通讯口可以是串口也可以是以太网口。一般而言，和控制器连接采用的是串口。一个端口只能连接一个控制器。端口设置的步骤：

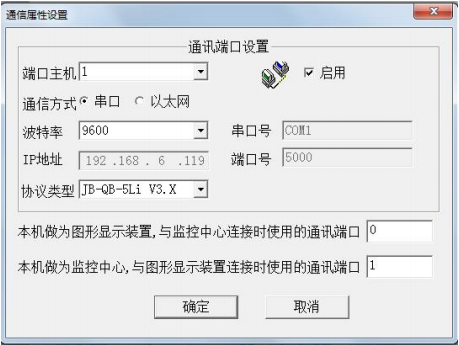

　　1）选取菜单“通讯设置”，弹出“通讯属性设置”对话框，如下图。

　　2）在“端口主机”下拉列表中选择需要配置的端口号。

　　3）选择“通讯方式”，串口或以太网。

　　4）如果选择的通讯方式是串口，则需要设置波特率，这个和连接的控制器有关，如果控制器的程序版本是JB-QB-5Li V3.X和JB-QB-5Li V4.X，则波特率选9600。另外，对于串口通讯方式，端口X强制帮定COMX，如端口1一定指的是COM1，不要问为什么！如果选择的通讯方式是以太网，则需要设置连接控制器使用的IP地址和端口号。

　　5）选择“协议类型”，如果接的是控制器，要根据控制器的软件版本选定。

　　6）勾选“启用”。

　　7）保存设置后重新启动装置即可。
