JB-BG-SCi3气体灭火控制器接线图

JB-BG-SCi3型气体灭火/火灾报警控制器(联动型)采用壁挂安装,控制器的显示操作面板应避开阳光直射,房间内无高温、高湿、尘土、腐蚀性气体;不受振动、冲击等影响。

JB-BG-SCi3气体灭火控制器接线图

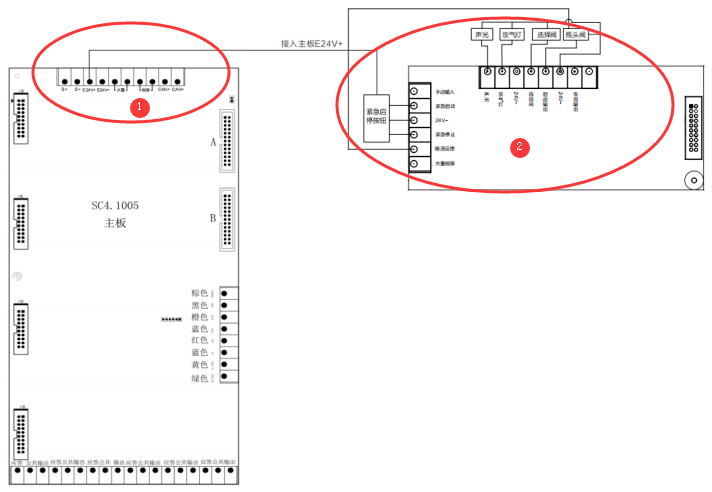

主板接线示意图如上图所示。

  “S+”、“S-”为总线接线端子,用于连接探测器、手动报警按钮、输入输出模块等智能部件;

  “E24V-”、“E24V+”为输出24V端子;

  “CAN+”、“CAN-”为联网接线端子;“火警”为火警端子;故障”为故障端子;主板底端为6组多线接线端子,连接消防设备,应答、公共、输出3个端子为1组,应答与公共接入设备反馈端,输出与公共接入消防设备启动端。

JB-BG-SCi3气体灭火控制器接线图

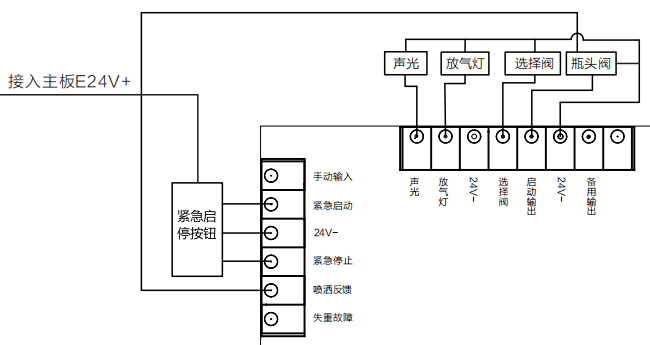

  声光、放气灯、选择阀、启动输出与24V-之间为有源24V,紧急启动、紧急停止、喷洒反馈与24V-之间为无源触点。

JB-BG-SCi3气体灭火控制器接线图
