施工方案

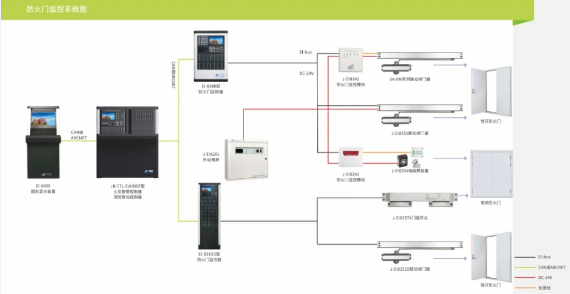

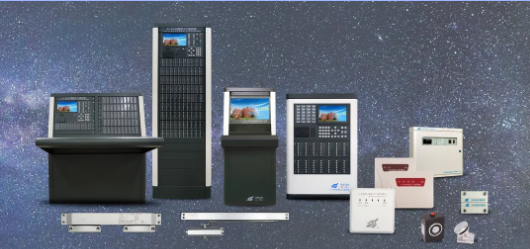

防火门监控系统

施工布线

防火门监控系统的布线，应符合现行国家标准GB50166《火灾自动报警系统施工与验收规范》的要求；系统总线敷设后，应对每回路的导线用500V的兆欧表测量绝缘电阻，其对地绝缘电阻不应小于20MΩ；

同一工程中的导线，应根据不同用途选择不同颜色加以区分，相同用途的导线颜色应一致。其中二线制系统总线通讯线建议采用ZR-RVS-2*2.5mm2(双绞线)，穿SC20同管敷设。若系统为四线制时，回路总线推荐采用ZR-RVS-2*1.5mm2双绞线，电源线应极应为红色，负极应为蓝色或黑色，电源线建议采用NH-RVS-2*2.5 mm2双绞线（平面布线）。

设备的安装

01、监控器的安装

监控器壁挂安装时，其底边距地面高度宜为1.3m-1.5m，其靠近门轴的侧面距墙不应小于0.5m，正面操作距离不应小于1.2m；落地安装时，其底边宜高出地面0.1m-0.2m；引入监控器的电缆或导线，电缆芯线和所配导线的端部，均应标明编号，并与图纸一致，字迹清晰不易褪色；防火门监控器安装在消防控制室。

02、监控模块及设备的安装

防火门监控模块、门磁开关等防火门监控系统部件不应接入火灾报警控制器（联动型）回路总线；联动闭门器的24V电源线可由外控电源提供（两线制联动闭门器除外）。

门磁开关要求安装门框门帘处水平，磁铁与门磁之间距离紧密贴合（≤10mm）。

防火门监控模块与电动闭门器、释放器、门磁开关等现场部件的连接线长度不应大于3m，且均需安装牢固。

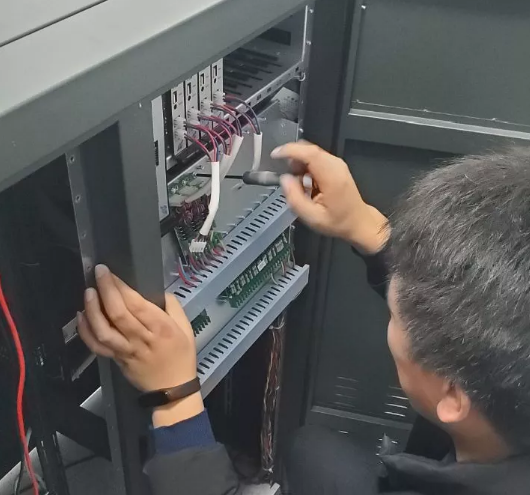

系统调试

系统的调试应由建设(监理)单位组织，施工单位具体实施。应在施工安装结束并在质量验收合格后进行。

系统图，平面图：变更设计部分的实际施工图，变更设计的证明文件；施工过程检查记录、调试记录;设备的使用说明书、产品检验报告、合格证及相关材料。

调试负责人必须由专业技术人员担任。

调试时首先应做以下工作：对设备的规格、型号、数量、备品备件等按设计要求查验;对于系统线路出现错线、开路、虚焊、短路、绝缘电阻小于20MΩ等问题，应采取相应的处理措施。

系统调试，应先分别对控制器和监控模块等逐个进行单机通电检查，无故障报警、自检等操作时方可进行系统调试。

将所有经过调试合格的各项设备按系统设计连接组成完整的防火门监控系统，观察并记录所监控的设备的实时工作状态信息。

系统在调试无故障后，开始系统的试运行。

安装注意事项

闭门器选项安装时注意门的左右、重量，安装时注意闭门器安装在推门面还是拉门面，两者安装方式不同，请对照说明书操作。安装好后需测试关门到位信号在门关上时能否正常响应；

门磁开关采用磁感应的工作原理，自行采购的门磁开关在安装于钢制防火门时需注意避免磁感线受钢制防火门的影响，我公司门磁开关不受影响，可放心选购。

门磁开关及联动闭门器在自行选型时，需特别注意关门到位信号是常开信号还是常闭信号，如采购的关门到位信号与厂家产品不一致，会影响使用。
