上海威探WT8705驱动模块接线图

上海威探电子科技有限公司WT8705型驱动模块是与WT8700型气体灭火控制系统配套使用的设备接口,专用于控制电磁启动器和监视压力开关的动作状态信号。

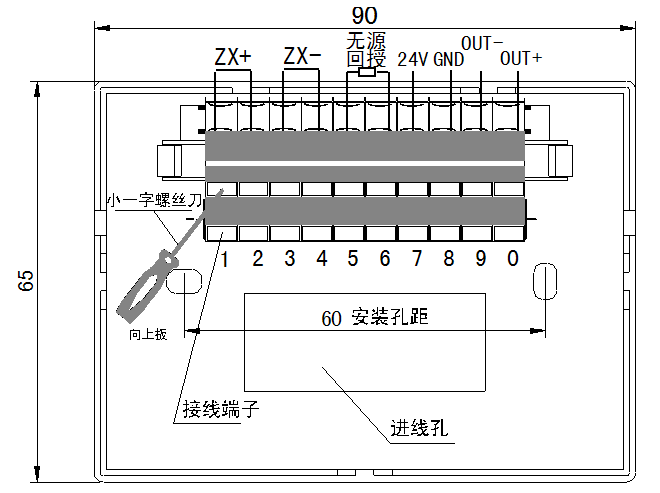

WT8705驱动模块底座接线端子及安装尺寸如下图:

上海威探WT8705驱动模块接线图

接线说明:

  1)1、2端子:为ZX+信号线输入接线端子

  2)3、4端子:为ZX-信号线输入接线端子

  3)5、6端子:连接至压力开关的接线端子,终端电阻为510kΩ

  4)7、8端子:DC24V电源输入端子,7为电源正,8为电源负。

  5)9、0端子:连接至被控设备输出端子(为有源24V输出)。

  6)用小号一字螺丝刀插入图例所示位置,向上方向轻扳螺丝刀,再把已剥好的导线线头插入图示端子1位置,然后拔出螺丝刀即可(以端子1为例)。
